Rice Lake Weighing Systems — известный производитель высококачественного весового оборудования, включая датчики веса, которые являются важнейшими компонентами в различных промышленных и коммерческих приложениях для взвешивания. Тензодатчики представляют собой датчики, которые преобразуют силу в электрический сигнал, обеспечивая точное измерение веса. Надлежащее тестирование и обслуживание этих датчиков веса необходимы для обеспечения надежности и точности систем взвешивания.
Прежде чем углубляться в процедуры тестирования, важно понять фундаментальные принципы работы датчиков веса. Тензодатчик обычно состоит из металлического корпуса с прикрепленными к нему тензодатчиками. При приложении силы металлический корпус слегка деформируется, вызывая изменение электрического сопротивления тензорезисторов. Это изменение пропорционально приложенной силе, что позволяет точно измерить вес.
Чтобы эффективно протестировать тензодатчик Rice Lake, вам понадобится следующее оборудование:
1. Цифровой мультиметр
2. Калибровочные гири
3. Имитатор тензодатчика (опция)
4. Индикатор Райс-Лейк или передатчик формирования сигнала.
5. Тестер кабеля тензодатчика (опция)
Использование правильного оборудования имеет решающее значение для точного тестирования. Высококачественный цифровой мультиметр обеспечивает точные показания напряжения, а сертифицированные калибровочные гири служат надежным ориентиром для измерения веса. Rice Lake предлагает специализированные инструменты, такие как Load Cell EZ Test, которые могут упростить процесс тестирования.
Прежде чем проводить какие-либо электрические испытания, выполните тщательный визуальный осмотр весоизмерительного датчика и его соединений. Ищите признаки физического повреждения, коррозии или ослабленной проводки. Убедитесь, что тензодатчик правильно установлен и выровнен в соответствии со спецификациями производителя.
Одним из наиболее важных тестов является проверка сигнала датчика веса. Этот процесс проверяет, что тензодатчик выдает правильный электрический выход в ответ на приложенный вес. Вот как это сделать:
1. Подключите тензодатчик к индикатору Rice Lake или передатчику формирования сигнала.
2. Настройте цифровой мультиметр на измерение милливольт (мВ).
3. Подайте питание на систему и дайте ей прогреться в течение нескольких минут.
4. При отсутствии веса на весах измерьте выходной сигнал (нулевой баланс).
5. Примените известный вес (предпочтительно не менее 50 % мощности весоизмерительного датчика).
6. Снова измерьте выходной сигнал и рассчитайте изменение в мВ/В.
Для наглядного руководства по проверке сигналов датчиков веса посмотрите это информативное видео из Райс-Лейк:
В ходе этого испытания проверяется наличие проникновения влаги или внутренних повреждений, которые могут повлиять на работу весоизмерительного датчика:
1. Отсоедините тензодатчик от всей электроники.
2. С помощью мегаомметра измерьте сопротивление между корпусом весоизмерительного датчика и каждым проводом.
3. Для большинства применений сопротивление должно быть больше 5000 МОм.
Проверка сопротивления моста позволяет убедиться в исправности внутренней цепи тензодатчика:
1. Настройте мультиметр на измерение сопротивления в Омах.
2. Измерьте сопротивление между проводами возбуждения (обычно красным и черным).
3. Сравните измеренное значение со спецификациями производителя.
Если базовые тесты не выявляют проблему, может потребоваться более сложное устранение неполадок. Rice Lake предоставляет комплексные ресурсы для расширенного устранения неполадок тензодатчиков, в том числе:
Эти тесты включают измерение выходных данных весоизмерительного датчика при нулевой нагрузке и полной мощности, чтобы гарантировать линейность и точность во всем диапазоне.
Испытание на ползучесть включает приложение постоянной нагрузки в течение длительного периода времени и мониторинг выходных данных на предмет любого дрейфа, который может указывать на внутренние проблемы с тензодатчиком.
В некоторых приложениях требуется тестирование характеристик тензодатчика при различных температурах, чтобы учесть тепловое расширение и сжатие.
Правильная калибровка необходима для поддержания точности систем взвешивания. Rice Lake предлагает различные методы калибровки, в том числе:
1. Калибровка известного веса
2. Электронная калибровка с использованием симулятора тензодатчика.
3. Калибровка диапазона для многоточечной линеаризации
Подробное руководство по калибровке весов Rice Lake смотрите в этом видео:
Регулярное техническое обслуживание является ключом к обеспечению долгосрочной точности и надежности датчиков веса и систем взвешивания Rice Lake. Вот некоторые из лучших практик:
1. Соблюдение графика регулярной уборки.
2. Защита датчиков веса от факторов окружающей среды (влага, пыль и т.д.)
3. Проведение периодических проверок производительности.
4. Ведение подробного учета всех испытаний и калибровок.

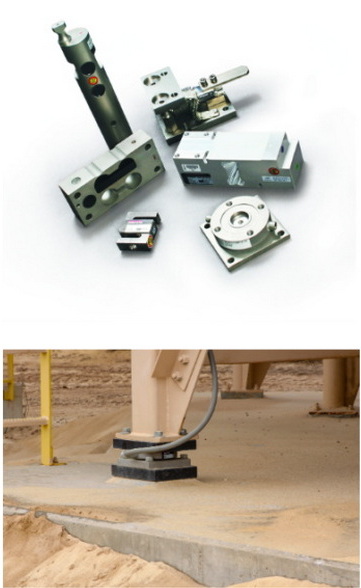

Тензодатчики Rice Lake используются в широком спектре промышленных применений, в том числе:
1. Производство и контроль технологических процессов
2. Фармацевтическое производство
3. Пищевая промышленность и производство напитков
4. Логистика и погрузочно-разгрузочные работы.
5. Сельскохозяйственное взвешивание
Каждое приложение может иметь особые требования к тестированию и обслуживанию для обеспечения оптимальной производительности и соответствия отраслевым стандартам.
Соблюдение стандартов измерения веса имеет решающее значение для многих отраслей промышленности. Тензодатчики Rice Lake разработаны в соответствии с различными национальными и международными стандартами, в том числе:
1. NTEP (Национальная программа оценки типа) в США.
2. OIML (Международная организация законодательной метрологии) для международной торговли.
3. Требования FDA для фармацевтической и пищевой промышленности.
При тестировании и калибровке датчиков веса важно учитывать конкретные стандарты, применимые к вашей отрасли и региону.
Понимание того, как интерпретировать выходной сигнал датчика веса, имеет решающее значение для эффективного тестирования и устранения неполадок. Типичный выходной сигнал тензодатчика Райс-Лейк измеряется в милливольтах на вольт (мВ/В). Это значение представляет собой отношение выходного сигнала к напряжению возбуждения. Например, тензодатчик с номинальным выходом 2 мВ/В будет выдавать сигнал 10 мВ при возбуждении напряжением 5 В и нагрузке на полную мощность. Отклонения от ожидаемых значений могут указывать на такие проблемы, как:
1. Перегрузка или повреждение от ударной нагрузки.
2. Попадание влаги
3. Неисправная проводка или соединения.
4. Выход из строя тензодатчика.
Правильное программирование индикатора весов необходимо для преобразования сигнала весоизмерительного датчика в точные показания веса. Rice Lake предлагает широкий выбор индикаторов с удобным интерфейсом для настройки и калибровки. Ключевые соображения по программированию включают в себя:
1. Установка правильной мощности и размера приращения.
2. Настройка многоточечной линеаризации для нелинейных датчиков веса.
3. Реализация обнаружения движения и автоматического отслеживания нуля.
4. Настройка фильтров для стабильных показаний в динамических средах.
Испытание датчиков веса Rice Lake — это важнейший процесс, обеспечивающий точность и надежность систем взвешивания в различных отраслях. Следуя шагам, описанным в этом руководстве, и используя подходящее оборудование и методы, вы сможете поддерживать производительность своих весоизмерительных датчиков и устранять потенциальные проблемы до того, как они повлияют на вашу работу.
Помните, что регулярные испытания в сочетании с надлежащим обслуживанием и калибровкой являются ключом к увеличению срока службы и точности ваших датчиков веса Rice Lake. Всегда руководствуйтесь рекомендациями производителя и отраслевыми стандартами при проведении процедур тестирования и обслуживания.
A1: Частота тестирования зависит от различных факторов, включая использование, условия окружающей среды и отраслевые требования. Как правило, базовые проверки следует выполнять ежемесячно, а более комплексные проверки — раз в квартал или два раза в год. Для критически важных приложений может потребоваться более частое тестирование.
A2: Внезапный отказ весоизмерительного датчика может быть вызван несколькими факторами, в том числе:
- Перегрузка сверх номинальной мощности.
- Электрические скачки или удары молний.
- Сильное физическое воздействие или ударная нагрузка.
- Экстремальные колебания температуры
- Химическое воздействие или коррозия
О3: Да, многие тесты можно выполнять с установленным тензодатчиком, например проверку выходного сигнала и проверку калибровки. Однако для более тщательной диагностики или при подозрении на проблему может потребоваться снять тензодатчик для изолированного тестирования.
A4: Тензодатчики сжатия предназначены для измерения сил, давящих на них, тогда как тензодатчики растяжения измеряют силы тяги. Основное различие заключается в их физическом исполнении и способе установки в систему взвешивания. Процедуры испытаний аналогичны, но направление приложенной силы во время испытаний будет отличаться.
A5: Факторы окружающей среды могут существенно повлиять на производительность весоизмерительных датчиков. Колебания температуры могут вызвать тепловое расширение или сжатие, влияя на точность. Влажность может привести к проникновению влаги, что может привести к коррозии или утечке тока. Вибрации и ветер могут внести шум в сигнал. При тестировании датчиков веса важно учитывать эти факторы окружающей среды и то, как они могут повлиять на ваши результаты.
