● Понимание основ 3-проводного весоизмерительного датчика
>> Компоненты 3-проводного тензодатчика
● Распространенные проблемы с 3-проводными тензодатчиками
>> 4. Факторы окружающей среды
● Действия по устранению неполадок
>> Шаг 2. Проверьте соединения проводов
>> Шаг 3. Проверьте калибровку весоизмерительного датчика
>> Шаг 4. Проверка на наличие электрических помех
>> Шаг 5: Экологическая оценка
>> Шаг 6: Проконсультируйтесь с производителем
● Советы по профилактическому обслуживанию
● Расширенные методы устранения неполадок
>> 1. Каковы основные компоненты 3-проводного весоизмерительного датчика?
>> 2. Как определить, что мой датчик нагрузки неисправен?
>> 3. Что делать, если мой датчик веса откалиброван неправильно?
>> 4. Как я могу уменьшить электрические помехи, влияющие на мой датчик веса?
>> 5. Какое профилактическое обслуживание мне следует выполнить для моего весоизмерительного датчика?

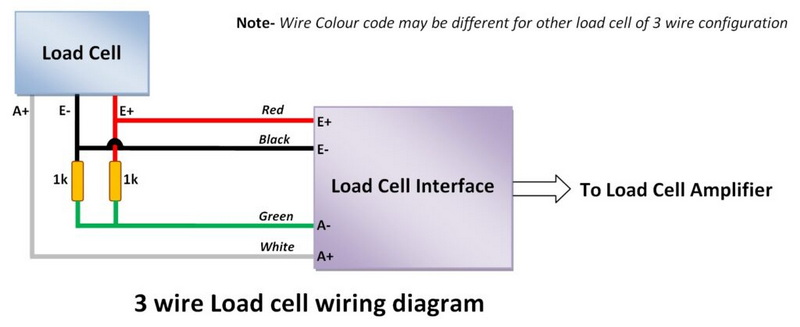

Прежде чем приступить к поиску и устранению неисправностей, важно понять, как работает 3-проводной тензодатчик. А датчик нагрузки преобразует механическую силу в электрический сигнал. В 3-проводной конфигурации тензодатчик обычно имеет два выходных провода (часто называемые положительным и отрицательным) и один общий провод, который обычно подключается к источнику питания.
1. Тензодатчик: основной компонент, который деформируется под нагрузкой, вызывая изменение сопротивления.
2. Проводка: три провода, которые соединяют тензодатчик с измерительной системой.
3. Корпус: Защитный кожух, в котором заключен тензорезистор и проводка.
3-проводные тензодатчики обычно используются в:
- Промышленные весы
- Медицинские весовые системы
- Приложения для измерения силы
- Мониторинг нагрузки в строительстве
Хотя 3-проводные тензодатчики рассчитаны на долговечность, они могут столкнуться с рядом проблем, которые могут повлиять на их работу. Вот некоторые распространенные проблемы:
Одной из наиболее частых причин неисправности весоизмерительных датчиков являются проблемы с проводкой. Это может включать в себя:
- Ослабленные соединения. Со временем соединения могут ослабнуть, что приведет к прерывистым сигналам.
- Поврежденные провода. Физическое повреждение проводов может привести к короткому замыканию или обрыву цепи.
- Неправильная проводка: Неправильная проводка во время установки может привести к неверным показаниям.
Датчики веса должны быть откалиброваны для обеспечения точных измерений. Если тензодатчик откалиброван неправильно, он может давать ошибочные показания. Проблемы с калибровкой могут возникнуть по следующим причинам:
- Изменения окружающей среды (температура, влажность)
- Механическое напряжение, превышающее возможности весоизмерительного датчика.
- Старение компонентов весоизмерительного датчика.
Электрический шум от близлежащего оборудования может мешать сигналу весоизмерительного датчика. Это особенно распространено в промышленных условиях, где работает тяжелая техника. Источники помех могут включать в себя:
- Моторы
- Трансформеры
- Высокочастотные устройства
Тензодатчики могут быть чувствительны к условиям окружающей среды. Такие факторы, как:
- Колебания температуры
- Влажность
- Вибрация от близлежащего оборудования
может повлиять на работу тензодатчика.
Теперь, когда мы определили распространенные проблемы, давайте рассмотрим шаги по устранению неполадок, которые вы можете предпринять для диагностики и решения проблем с 3-проводным тензодатчиком.
Начните с тщательного визуального осмотра тензодатчика и его проводки. Искать:
- Признаки физического повреждения весоизмерительного датчика или проводов.
- Ослабленные соединения на клеммах.
- Коррозия или скопление грязи на разъемах.
С помощью мультиметра проверьте целостность проводов. Выполните следующие действия:
1. Отсоедините тензодатчик от измерительной системы.
2. Установите мультиметр в режим непрерывности.
3. Проверьте каждый провод на целостность от тензодатчика до разъема.
Если вы обнаружите обрывы провода, вам придется его отремонтировать или заменить.
Чтобы проверить правильность калибровки тензодатчика:
1. Приложите к датчику веса известный вес.
2. Запишите выходной сигнал.
3. Сравните выходной сигнал с ожидаемым значением.
Если показания неправильные, откалибруйте тензодатчик в соответствии с инструкциями производителя.
Чтобы определить, влияют ли электрические помехи на тензодатчик:
1. Выключите близлежащее оборудование, которое может создавать помехи.
2. Проверьте, стабилизируются ли показания весоизмерительного датчика.
3. Если показания улучшатся, рассмотрите возможность перемещения весоизмерительного датчика или использования экранирования для уменьшения помех.
Оцените среду, в которой установлен тензодатчик. Учитывать:
- Подвергается ли тензодатчик воздействию экстремальных температур или влажности?
- Есть ли вибрация от близлежащего оборудования?
Если на тензодатчик влияют факторы окружающей среды, рассмотрите возможность его перемещения или принятия защитных мер.
Если вы выполнили все действия по устранению неполадок, а тензодатчик по-прежнему работает неправильно, возможно, пришло время обратиться к производителю. Они могут предоставить конкретные рекомендации в зависимости от модели и применения вашего весоизмерительного датчика.
Чтобы избежать проблем с 3-проводным тензодатчиком в будущем, примите во внимание следующие советы по профилактическому обслуживанию:
1. Регулярные проверки. Запланируйте регулярные проверки для проверки износа тензодатчика и проводки.
2. Проверки калибровки. Периодически проверяйте калибровку весоизмерительного датчика, особенно после значительных изменений окружающей среды.
3. Контроль окружающей среды. Примите меры по контролю температуры, влажности и вибрации в среде, где находится тензодатчик.
4. Правильная установка: убедитесь, что датчик нагрузки установлен в соответствии со спецификациями производителя, чтобы предотвратить механическое воздействие.
В дополнение к основным шагам по устранению неполадок существуют расширенные методы, которые могут помочь диагностировать более сложные проблемы с 3-проводным тензодатчиком.
Формирование сигнала — это процесс манипулирования аналоговым сигналом для его подготовки к следующему этапу обработки. Если выходной сигнал тензодатчика зашумлен или нестабильен, рассмотрите возможность использования оборудования формирования сигнала для фильтрации нежелательного шума. Это может включать в себя:
- Усилители: для повышения мощности сигнала.
- Фильтры: для удаления высокочастотного шума.
Использование регистратора данных может помочь вам отслеживать производительность тензодатчика с течением времени. Записывая выходные данные при различных условиях, вы можете выявить закономерности, которые могут указывать на основные проблемы. Эти данные могут оказаться неоценимыми для устранения периодически возникающих проблем.
Многие современные датчики веса поставляются с программным обеспечением, которое может помочь в диагностике. Это программное обеспечение может обеспечить анализ данных в режиме реального времени, помогая вам выявить такие проблемы, как дрейф, шум или ошибки калибровки. Ознакомьтесь со всеми программными средствами, предоставленными производителем.
Устранение неполадок 3-проводного тензодатчика предполагает систематический подход к выявлению и устранению проблем. Понимая общие проблемы, следуя инструкциям по устранению неполадок и осуществляя профилактическое обслуживание, вы можете обеспечить надежную работу вашего весоизмерительного датчика. Помните: если вы столкнулись с постоянными проблемами, всегда разумно обратиться за консультацией к производителю.
Трехпроводной тензодатчик обычно состоит из тензодатчика, проводки (два сигнальных провода и один общий провод) и защитного корпуса. Тензорезистор является ключевым компонентом, который преобразует механическую силу в электрический сигнал.
Общие признаки неисправности тензодатчика включают ошибочные или противоречивые показания, невозможность возврата к нулю и физическое повреждение тензодатчика или проводки. Проведение визуального осмотра и проверки соединений проводки может помочь выявить проблемы.
Если ваш тензодатчик откалиброван неправильно, вам следует применить известный вес и сравнить выходной сигнал с ожидаемым значением. Если показания неправильные, следуйте инструкциям производителя по калибровке, чтобы повторно откалибровать тензодатчик.
Чтобы уменьшить электрические помехи, вы можете отключить находящееся рядом оборудование, которое может создавать шум, переместить тензодатчик подальше от источников помех или использовать методы экранирования для защиты проводки тензодатчика.
Профилактическое обслуживание тензодатчика включает регулярные проверки на предмет износа, периодические проверки калибровки, контроль окружающей среды для управления температурой и влажностью, а также обеспечение правильной установки в соответствии со спецификациями производителя.
