Тензодатчики являются важными компонентами в различных приложениях, включая весы, промышленную автоматизацию и системы измерения силы. Среди различных типов датчиков веса трехпроводные датчик нагрузки широко используется благодаря своей простоте и эффективности. В этой статье представлено подробное руководство по использованию трехпроводного тензодатчика, описывающее его принцип работы, подключение, калибровку и практическое применение. Мы также будем включать изображения и видео для улучшения понимания.
Датчик нагрузки — это преобразователь, который преобразует силу или вес в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации. Когда к тензодатчику прилагается нагрузка, он слегка деформируется, вызывая изменение сопротивления тензодатчиков. Это изменение сопротивления затем преобразуется в электрический сигнал, который можно измерить и интерпретировать.
Тензодатчики можно разделить на несколько типов в зависимости от их конструкции и применения:
1. Тензодатчики сжатия. Эти тензодатчики измеряют силу, приложенную при сжатии.
2. Тензодатчики растяжения. Они предназначены для измерения растягивающих сил.
3. Датчики нагрузки на сдвиговую балку. Эти датчики нагрузки измеряют силу сдвига и обычно используются в платформенных весах.
4. Трехпроводные тензодатчики. Эти тензодатчики имеют три провода для подключения, что позволяет легко интегрировать их в различные системы.
Трехпроводной тензодатчик обычно состоит из четырех тензорезисторов, расположенных в виде моста Уитстона. Три провода используются для питания и вывода сигнала. Основная операция включает в себя приложение нагрузки к тензодатчику, что вызывает деформацию и изменение сопротивления тензорезисторов. Это изменение измеряется как выходное напряжение, пропорциональное приложенной нагрузке.
1. Тензодатчики. Это основные чувствительные элементы, которые обнаруживают деформацию.
2. Мост Уитстона. Эта конфигурация схемы позволяет точно измерять изменения сопротивления.
3. Корпус. Тензодатчик заключен в защитный корпус, обеспечивающий долговечность и надежность.

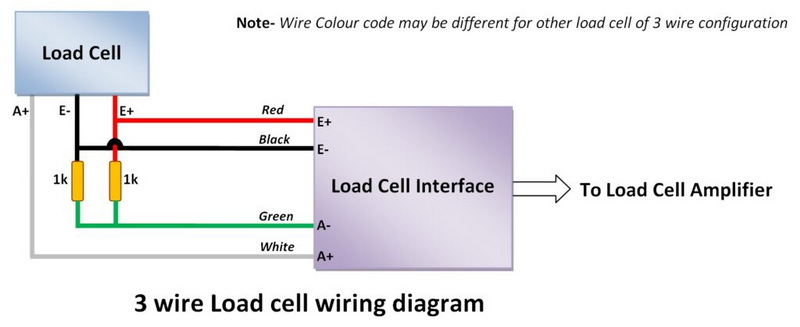

Подключение трехпроводного тензодатчика несложно. Три провода обычно состоят из:
- Возбуждение (+): Этот провод обеспечивает питание тензодатчика.
- Возбуждение (-): Этот провод замыкает цепь питания.
- Выходной сигнал: по этому проводу передается выходной сигнал тензодатчика.
1. Определите провода: проверьте характеристики весоизмерительного датчика, чтобы определить функцию каждого провода.
2. Подключите провода возбуждения: Подключите положительный провод возбуждения к источнику питания, а отрицательный провод возбуждения к земле.
3. Подключите провод выходного сигнала. Подключите провод выходного сигнала к входу вашего измерительного устройства (например, усилителя или микроконтроллера).
Калибровка является важным шагом в обеспечении точных измерений тензодатчика. Он включает в себя сравнение выходных данных тензодатчика с известным весом и соответствующую настройку системы.
1. Настройте тензодатчик. Подключите тензодатчик к измерительной системе и убедитесь, что на него подается правильное питание.
2. Примените известные веса. Постепенно прикрепляйте известные веса к датчику веса, начиная с нуля и увеличивая до максимальной грузоподъемности.
3. Запишите выходной сигнал. Для каждого известного веса запишите выходной сигнал тензодатчика.
4. Создайте калибровочную кривую: нанесите на график известные веса на основе записанных выходных данных, чтобы создать калибровочную кривую.
5. Настройте систему: используйте калибровочную кривую, чтобы настроить систему для точных измерений.
Трехпроводные тензодатчики используются в различных приложениях благодаря своей универсальности и надежности. Некоторые распространенные приложения включают в себя:
1. Весы: используются в коммерческих и промышленных весах для точного измерения веса.
2. Измерение силы: используется в испытательных машинах для измерения сил растяжения и сжатия.
3. Промышленная автоматизация: Интеграция в автоматизированные системы мониторинга и управления процессами.
4. Медицинские приборы: используются в медицинском оборудовании для точного измерения веса и силы.
При использовании трехпроводного тензодатчика вы можете столкнуться с некоторыми распространенными проблемами. Вот несколько советов по устранению неполадок:
1. Непоследовательные показания: проверьте соединения проводов и убедитесь, что они надежны.
2. Нет выходного сигнала. Убедитесь, что на тензодатчик подается питание и что провода возбуждения подключены правильно.
3. Ошибки калибровки. Еще раз проверьте процесс калибровки и убедитесь, что известные веса применяются точно.
Трехпроводные тензодатчики обладают рядом преимуществ, которые делают их популярным выбором в различных приложениях:
1. Простота. Трехпроводная конфигурация упрощает процесс подключения, что упрощает интеграцию в системы.
2. Экономичность. Как правило, трехпроводные тензодатчики более доступны по цене, чем их четырехпроводные аналоги, что делает их экономичным вариантом для многих применений.
3. Компактный дизайн. Компактный дизайн позволяет легко устанавливать устройства в ограниченном пространстве, что часто требуется в промышленных условиях.
4. Надежная работа. При правильной калибровке и установке трехпроводные тензодатчики обеспечивают стабильные и надежные измерения.
Хотя трехпроводные тензодатчики имеют много преимуществ, они также имеют некоторые ограничения:
1. Чувствительность к температуре. Изменения температуры могут повлиять на точность измерений, что требует тщательной калибровки.
2. Шум сигнала. Трехпроводная конфигурация может быть более чувствительна к электрическим помехам, которые могут повлиять на выходной сигнал.
3. Ограниченный диапазон. В зависимости от конструкции некоторые трехпроводные датчики веса могут иметь ограниченный диапазон измерения по сравнению с четырехпроводными датчиками веса.
По мере развития технологий тензодатчики становятся все более совершенными. Некоторые тенденции, за которыми следует следить, включают в себя:
1. Беспроводные тензодатчики. Разработка беспроводных тензодатчиков упрощает установку и сбор данных без необходимости прокладки сложной проводки.
2. Интеллектуальные тензодатчики. Интеграция технологии Интернета вещей позволяет тензодатчикам предоставлять данные и аналитику в режиме реального времени, улучшая мониторинг и контроль в промышленных приложениях.
3. Улучшенные материалы. Достижения в области материаловедения ведут к созданию более прочных и надежных датчиков веса, способных выдерживать суровые условия окружающей среды.
Использование трехпроводного тензодатчика — это простой процесс, который включает в себя понимание принципа его работы, правильную проводку, калибровку и применение. При правильной настройке и калибровке трехпроводной тензодатчик может обеспечить точные и надежные измерения для различных приложений. Независимо от того, собираете ли вы весы или интегрируете тензодатчик в автоматизированную систему, следование рекомендациям, изложенным в этой статье, поможет вам добиться успешных результатов.
В трехпроводном тензодатчике используются три провода для питания и вывода сигнала, а в четырехпроводном тензодатчике имеется дополнительный провод для лучшей целостности сигнала. Четырехпроводная конфигурация менее подвержена ошибкам, вызванным сопротивлением проводов, что делает ее более точной в определенных приложениях.
Чтобы проверить, правильно ли работает ваш тензодатчик, вы можете выполнить простой тест, приложив известные веса и наблюдая за выходным сигналом. Если выходные данные не соответствуют приложенному весу, возможно, проблема связана с тензодатчиком или его калибровкой.
Да, трехпроводной тензодатчик можно использовать с Arduino, подключив его к соответствующему усилителю, например HX711. Усилитель преобразует выходной сигнал датчика нагрузки в формат, который может прочитать Arduino.
Если показания тензодатчика не соответствуют друг другу, проверьте соединения проводов на наличие ослабленных или поврежденных проводов. Кроме того, убедитесь, что тензодатчик правильно откалиброван и что на измерения не влияют внешние факторы, такие как вибрации или изменения температуры.
Частота калибровки зависит от применения и условий, в которых используется тензодатчик. Обычно рекомендуется калибровать датчики веса не реже одного раза в год или при значительных изменениях условий эксплуатации или после работ по техническому обслуживанию.
