Сжатие тензодатчики являются важными устройствами, используемыми в различных отраслях промышленности для измерения силы или веса. Они особенно полезны в приложениях, где нагрузка прикладывается в вертикальном направлении, например, в весах, испытаниях материалов и промышленной автоматизации. Понимание того, как эффективно использовать тензодатчик сжатия, может повысить точность и эффективность ваших операций. В этой статье вы познакомитесь с принципами компрессионных тензодатчиков, их применением, процедурами установки и передовыми практиками использования.

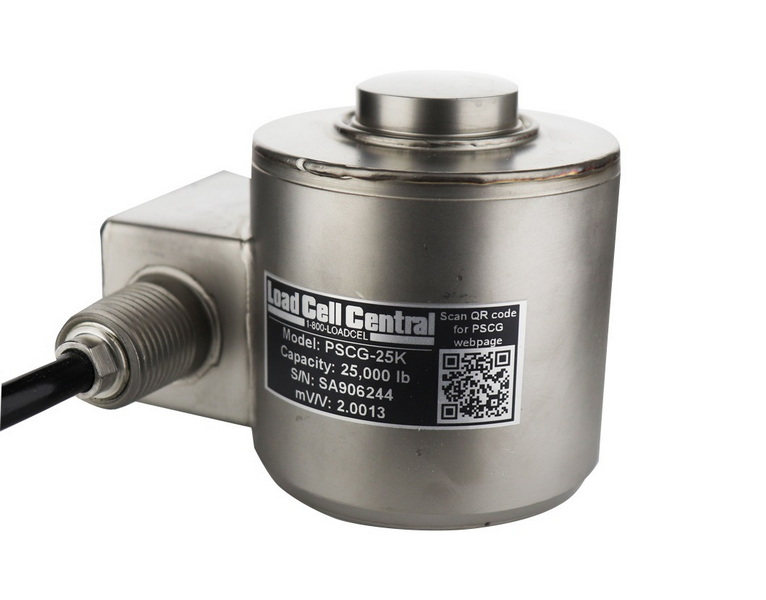

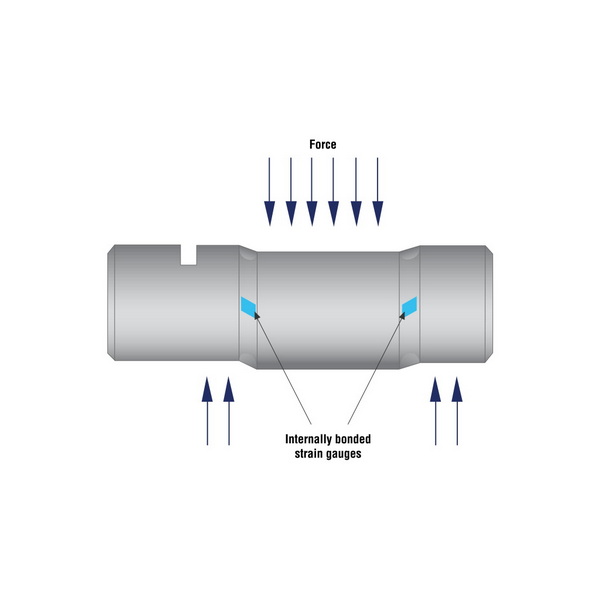

Тензодатчик сжатия — это тип преобразователя, который преобразует сжимающую силу в электрический сигнал. Этот сигнал затем можно измерить и отобразить на цифровом индикаторе или использовать в системе управления. Тензодатчик обычно состоит из металлического цилиндра или блока с прикрепленными к нему тензодатчиками. При приложении нагрузки материал слегка деформируется, и тензорезисторы измеряют эту деформацию, позволяя точно измерить вес или силу.

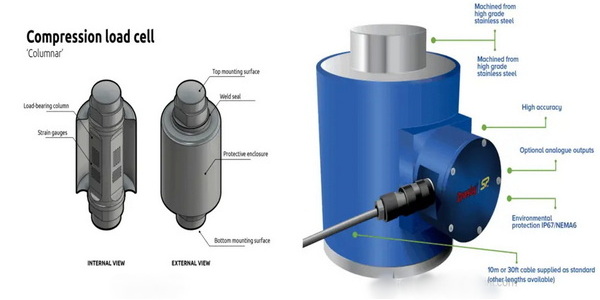

1. Тензодатчики. Это основные чувствительные элементы, которые обнаруживают деформацию. Обычно они прикрепляются к поверхности тензодатчика и меняют сопротивление при приложении нагрузки.
2. Корпус. Корпус тензодатчика изготовлен из высокопрочных материалов, таких как нержавеющая сталь, что позволяет выдерживать большие нагрузки и суровые условия эксплуатации.
3. Электрические соединения. Тензодатчики имеют электрические соединения, которые передают сигнал, генерируемый тензодатчиками, на дисплей или систему управления.
4. Механизм калибровки. Многие тензодатчики оснащены встроенными функциями калибровки, обеспечивающими точные измерения.
Тензодатчики сжатия широко используются в различных областях, в том числе:
- Промышленное взвешивание: используется в весах для взвешивания продуктов при производстве и транспортировке.
- Испытание материалов: работает в лабораториях для проверки прочности материалов при сжимающих нагрузках.
- Автомобильное тестирование: используется для измерения сил при краш-тестах и тестировании компонентов.
- Строительство: применяется для мониторинга структурных нагрузок и обеспечения безопасности в строительных проектах.

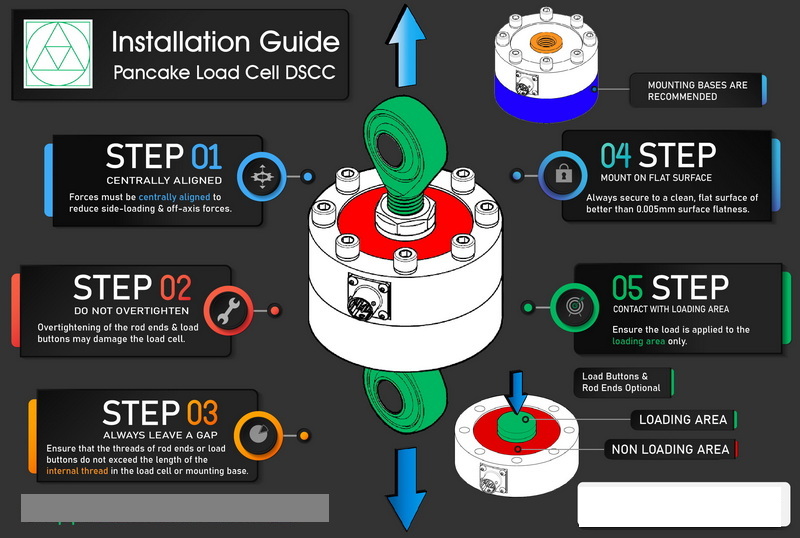

Правильная установка имеет решающее значение для точного функционирования датчика силы сжатия. Вот шаги, которые необходимо выполнить:
Убедитесь, что место установки чистое и свободное от мусора. Поверхность, на которой будет установлен тензодатчик, должна быть ровной и устойчивой, чтобы предотвратить любое перекос.
1. Выровняйте тензодатчик. Расположите тензодатчик вертикально, убедившись, что он совмещен с точкой приложения нагрузки.
2. Закрепите тензодатчик. Используйте болты или винты, чтобы закрепить тензодатчик на монтажной поверхности. Убедитесь, что он надежно закреплен, чтобы предотвратить любое движение во время работы.
3. Проверка уровня. Используйте уровень, чтобы убедиться, что тензодатчик стоит идеально вертикально. Любой наклон может привести к неточным показаниям.
1. Определите провода: обратитесь к руководству по весоизмерительному датчику, чтобы определить правильную конфигурацию проводки. Обычно проводов четыре: два для напряжения возбуждения и два для выходного сигнала.
2. Выполните подключения. Подключите провода к соответствующим клеммам на дисплее или системе управления. Убедитесь, что соединения надежны, чтобы предотвратить потерю сигнала.
3. Проверьте соединения. Прежде чем прикладывать какую-либо нагрузку, проверьте соединения, чтобы убедиться, что тензодатчик работает правильно.
Калибровка необходима для обеспечения точных измерений. Выполните следующие действия:
1. Обнулите тензодатчик. При отсутствии нагрузки установите дисплей на ноль. Этот шаг гарантирует точность любых последующих измерений.
2. Примените известные веса. Постепенно прикрепляйте известные веса к датчику веса и записывайте показания. Отрегулируйте настройки калибровки на дисплее до тех пор, пока показания не будут соответствовать известным весам.
3. Повторите процесс. Рекомендуется повторить процесс калибровки несколько раз, чтобы обеспечить последовательность и точность.
Чтобы максимизировать производительность и срок службы вашего компрессионного тензодатчика, примите во внимание следующие рекомендации:
Выполняйте регулярные проверки и техническое обслуживание весоизмерительного датчика, чтобы обеспечить его хорошее рабочее состояние. Проверьте наличие признаков износа или повреждения и при необходимости замените компоненты.
Каждый тензодатчик имеет определенную максимальную грузоподъемность. Превышение этого предела может привести к повреждению тензодатчика и получению неточных показаний. Всегда следите за тем, чтобы приложенная нагрузка не превышала спецификации производителя.
Если тензодатчик используется в суровых условиях, рассмотрите возможность использования защитных кожухов для его защиты от влаги, пыли и экстремальных температур.
Убедитесь, что тензодатчик установлен правильно, чтобы избежать перекоса. Несоосность может привести к неточным измерениям и потенциальному повреждению датчика веса.
Всегда обращайтесь к рекомендациям производителя по установке, калибровке и техническому обслуживанию. К каждому тензодатчику могут предъявляться особые требования, которым следует следовать для достижения оптимальной производительности.
Даже при правильной установке и обслуживании могут возникнуть проблемы. Вот некоторые распространенные проблемы и их решения:
Причина: Это может быть связано с несоосностью или ослаблением соединений.
Решение: проверьте выравнивание весоизмерительного датчика и убедитесь, что все соединения надежны.
Причина: Это указывает на то, что приложенная нагрузка превышает возможности весоизмерительного датчика.
Решение: Уменьшите нагрузку до указанных пределов.
Причина: Это может быть связано с неисправной проводкой или повреждением тензодатчика.
Решение: Проверьте проводку на наличие повреждений и при необходимости замените тензодатчик.
Тензодатчики сжатия не ограничиваются только базовыми приложениями взвешивания; они также могут быть интегрированы в более сложные системы. Например, на автоматизированных производственных линиях тензодатчики можно использовать для контроля веса продукции в режиме реального времени, что позволяет немедленно корректировать производственный процесс. Такая интеграция может привести к значительному повышению эффективности и контроля качества.
Многие современные тензодатчики можно подключить к передовым системам управления, которые позволяют регистрировать и анализировать данные. Эта возможность позволяет компаниям отслеживать производительность с течением времени, выявлять тенденции и принимать решения на основе данных. Например, если конкретный продукт постоянно весит больше, чем ожидалось, это может указывать на проблему в производственном процессе, которую необходимо устранить.
В условиях исследований и разработок тензодатчики сжатия имеют неоценимое значение для тестирования новых материалов и продуктов. Инженеры могут применять контролируемые силы к материалам и измерять их реакцию, предоставляя важные данные, которые используются при принятии проектных решений. Это применение особенно важно в таких отраслях, как аэрокосмическая и автомобильная, где характеристики материалов имеют решающее значение.
По мере развития технологий развивается и область технологии тензодатчиков. Вот некоторые тенденции, за которыми стоит следить в ближайшие годы:
Беспроводные тензодатчики становятся все более популярными благодаря простоте установки и гибкости. Эти тензодатчики можно размещать в труднодоступных местах без необходимости прокладки сложной проводки, что делает их идеальными для различных применений.
Интеллектуальные тензодатчики, оснащенные датчиками и возможностями Интернета вещей, находятся на подъеме. Эти устройства могут предоставлять данные и оповещения в режиме реального времени, что позволяет проводить профилактическое обслуживание и повышать эксплуатационную эффективность.
Текущие исследования направлены на повышение точности и чувствительности датчиков веса. Инновации в материалах и конструкции приводят к созданию датчиков веса, которые могут измерять даже самые незначительные изменения силы, что делает их пригодными для высокоточных приложений.
Эффективное использование датчика силы сжатия требует понимания его компонентов, процедур установки и передового опыта. Следуя рекомендациям, изложенным в этой статье, вы сможете обеспечить точные измерения и повысить эффективность своих операций. Регулярное техническое обслуживание и соблюдение спецификаций производителя продлят срок службы вашего весоизмерительного датчика, что сделает его ценным активом в вашем промышленном применении.
Тензодатчики сжатия измеряют силы, приложенные сжимающим образом, тогда как тензодатчики растяжения измеряют силы, приложенные растягивающим образом. Каждый тип предназначен для конкретных применений в зависимости от направления нагрузки.
Вы можете проверить калибровку, применив известные веса и проверив, соответствуют ли показания весоизмерительного датчика ожидаемым значениям. Если есть несоответствие, может потребоваться повторная калибровка.
Да, но важно обеспечить защиту весоизмерительного датчика от таких факторов окружающей среды, как влага и экстремальные температуры. Использование защищенного от атмосферных воздействий корпуса может помочь.
Проверьте, нет ли смещения, ослабления соединений или каких-либо физических повреждений весоизмерительного датчика. Обеспечение правильной установки и обслуживания часто может решить эти проблемы.
Регулярное техническое обслуживание следует проводить не реже одного раза в год или чаще, если тензодатчик используется в суровых условиях или в критических условиях. Регулярные проверки могут помочь выявить потенциальные проблемы до того, как они станут серьезными.
