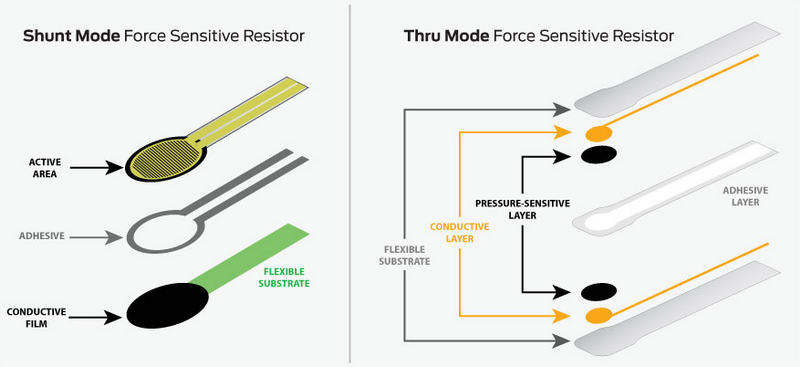

Датчики силы, также известные как чувствительные к силе резисторы (FSR) или тензодатчики, предназначены для обнаружения и измерения приложенной силы или давления. Они бывают различных форм, размеров и чувствительности для различных применений.
Датчики силы работают по разным принципам в зависимости от их типа. К наиболее распространенным типам относятся:

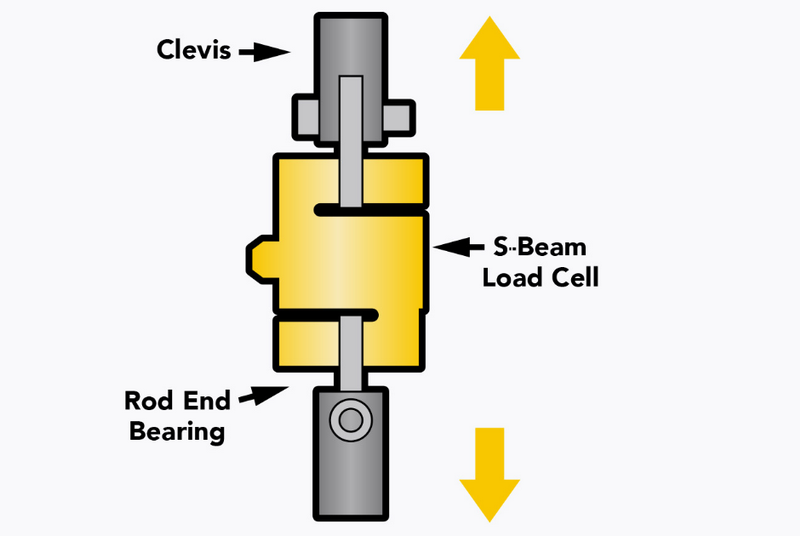

1. Тензодатчики
2. Пьезорезистивные датчики.

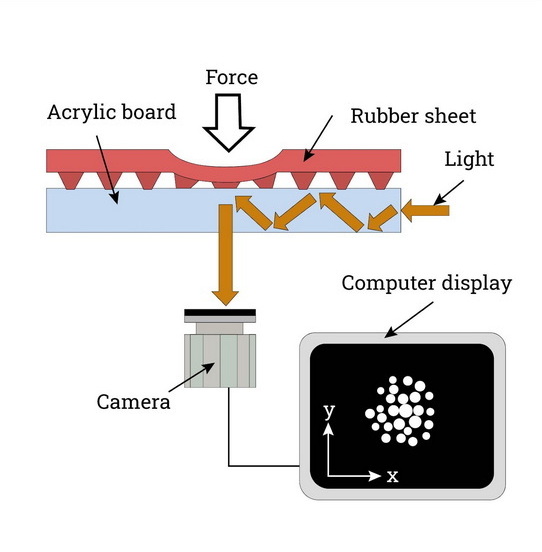

3. Емкостные датчики

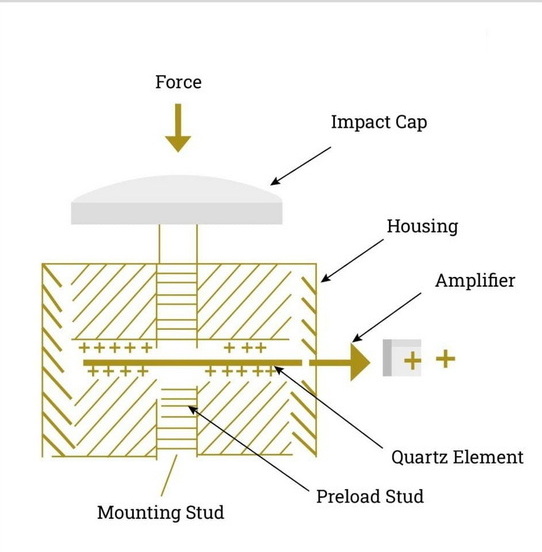

4. Пьезоэлектрические датчики.
Независимо от типа, основной принцип остается тем же: при приложении силы электрические свойства датчика изменяются, создавая измеримый выходной сигнал.
Выбор подходящего датчика силы для вашего проекта имеет решающее значение. Учитывайте следующие факторы:
- Диапазон силы
- Чувствительность
- Точность
- Условия окружающей среды
- Размер и форм-фактор
- Требования к интерфейсу
Например, если вы работаете над роботизированным захватом, вам может понадобиться небольшой высокочувствительный датчик с низким диапазоном усилий. С другой стороны, для промышленного применения могут потребоваться надежные датчики, способные измерять высокие силы.
Одной из самых популярных платформ для экспериментов с датчиками силы является Arduino. Давайте рассмотрим процесс подключения и использования датчика силы с платой Arduino.
- Плата Arduino (например, Arduino Uno)
- Датчик силы (например, FlexiForce A201)
- резистор 10 кОм
- Макет
- Перемычки
1. Подключите один провод датчика силы к контакту 5 В на Arduino.
2. Подключите другой вывод датчика силы к аналоговому входному контакту (например, A0) и к одному концу резистора 10 кОм.
3. Подключите другой конец резистора 10 кОм к контакту заземления (GND) на Arduino.
Эта установка создает схему делителя напряжения, позволяющую Arduino измерять изменяющееся сопротивление датчика силы.
Калибровка необходима для точных измерений силы. Вот простой процесс калибровки:
1. Примените известные веса к датчику силы.
2. Запишите показания датчиков для каждой гири.
3. Постройте график этих значений и определите взаимосвязь между выходным сигналом датчика и приложенной силой.
4. Используйте это соотношение в своем коде для преобразования показаний датчика в фактические значения силы.
Датчики силы могут использоваться в широком спектре приложений. Давайте рассмотрим некоторые расширенные варианты использования:
В робототехнике датчики силы позволяют точно контролировать силу захвата, позволяя роботам манипулировать хрупкими объектами, не повреждая их.
Чувствительные к силе сенсорные экраны и устройства ввода могут обнаруживать различные уровни давления, улучшая взаимодействие с пользователем в таких приложениях, как цифровое искусство и производство музыки.
Датчики силы имеют решающее значение в медицинских устройствах для измерения веса пациента, мониторинга жизненно важных функций и управления протезами конечностей.
В производстве датчики силы обеспечивают стабильное качество продукции, контролируя процессы сборки и обнаруживая дефекты.
Чтобы максимизировать потенциал датчиков силы, рассмотрите возможность их интеграции с другими технологиями:
Объединив данные датчиков силы с алгоритмами машинного обучения, вы можете создавать системы, которые со временем адаптируются и улучшают процесс принятия решений на основе силы.
Подключение датчиков силы к платформам Интернета вещей позволяет осуществлять удаленный мониторинг и анализ данных, обеспечивая профилактическое обслуживание и оптимизацию процессов.
Силовая обратная связь в приложениях VR и AR может значительно улучшить погружение и интерактивность.
Чтобы обеспечить оптимальную производительность и долговечность ваших датчиков силы:
1. Защитите датчики от перегрузки.
2. Рассмотрите возможность температурной компенсации для получения точных показаний.
3. Используйте надлежащее экранирование в шумных электрических средах.
4. Регулярно калибруйте датчики.
5. Выберите подходящие методы монтажа, чтобы избежать нагрузки на датчик.
Наглядное руководство по настройке и использованию датчика силы с Arduino можно посмотреть в этом полезном видеоуроке:
Датчики силы — это мощные инструменты, позволяющие точно измерять и контролировать механические силы в широком спектре применений. Понимая их принципы, методы правильной настройки и калибровки, вы сможете эффективно интегрировать датчики силы в свои проекты, независимо от того, работаете ли вы над робототехникой, устройствами Интернета вещей или инновационными человеко-компьютерными интерфейсами.
По мере развития технологий мы можем ожидать появления еще более сложных и миниатюрных датчиков силы, открывающих новые возможности в таких областях, как носимые технологии, биомедицинская инженерия и интеллектуальные материалы. Ключ к успеху заключается в выборе правильного датчика для вашего приложения, его правильной реализации и использовании его возможностей для создания инновационных решений.
Датчики силы измеряют общую силу, приложенную к определенной области, а датчики давления измеряют силу на единицу площади. Сила обычно измеряется в Ньютонах (Н) или фунтах (фунтах), тогда как давление измеряется в Паскалях (Па) или фунтах на квадратный дюйм (фунты на квадратный дюйм). Хотя они взаимосвязаны, датчики силы лучше подходят для измерения дискретных сил, а датчики давления идеально подходят для измерения сил, распределенных по площади.
Выбор подходящего диапазона силы зависит от вашего применения. Учитывайте минимальную и максимальную силу, которую вы собираетесь измерить. Выберите датчик с диапазоном, который комфортно покрывает ожидаемый диапазон силы, но при этом не слишком велик. Как правило, для достижения оптимальной точности лучше использовать датчик, который работает в середине своего диапазона. Если вы не уверены, зачастую безопаснее выбрать датчик с немного более высоким диапазоном, чтобы избежать потенциального повреждения от перегрузки.
Некоторые датчики силы предназначены для использования в суровых условиях, в том числе под водой. Ищите датчики с соответствующими классами защиты IP (защита от проникновения) для защиты от воды и пыли. При использовании под водой убедитесь, что датчик специально рассчитан на погружение в воду. В агрессивных химических средах рассмотрите возможность использования датчиков из коррозионностойких материалов. Всегда проверяйте спецификации и рекомендации производителя на предмет экологической безопасности.
Частота калибровки зависит от нескольких факторов, включая тип датчика, область применения и условия окружающей среды. Как правило:
- Для критически важных применений: калибруйте перед каждым использованием или, по крайней мере, еженедельно.
- Для общего использования: калибруйте ежемесячно или ежеквартально.
- Для менее требовательных приложений: калибруйте ежегодно.
Однако, если вы заметите какое-либо отклонение в измерениях или после того, как датчик подвергся экстремальным условиям, рекомендуется немедленно провести повторную калибровку. Всегда следуйте рекомендациям производителя относительно процедур и интервалов калибровки.
Да, вы можете использовать несколько датчиков силы в одном проекте. Это часто встречается в приложениях, требующих измерения силы в нескольких точках, например, в роботизированных манипуляторах или системах картирования давления. При использовании нескольких датчиков учитывайте следующее:
- Количество доступных аналоговых входов на вашем микроконтроллере
- Требования к питанию для всех датчиков
- Возможные перекрестные помехи или помехи между датчиками.
- Возможности обработки данных вашей системы
Возможно, вам придется использовать мультиплексоры или дополнительные микроконтроллеры для работы с несколькими датчиками, в зависимости от сложности вашего проекта.
