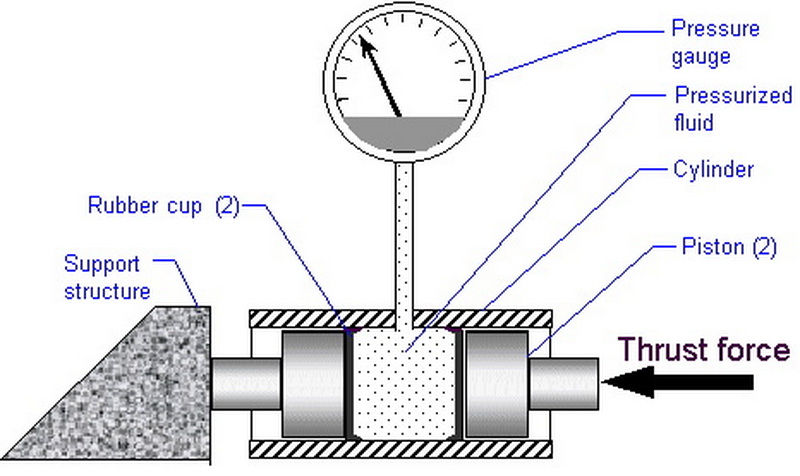

Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Самый распространенный тип датчик нагрузки представляет собой тензодатчик, который использует принцип тензодатчиков для измерения деформации материала под нагрузкой. При приложении нагрузки тензорезистор деформируется, изменяя свое электрическое сопротивление. Это изменение можно измерить и преобразовать в показания веса.
Тензодатчики широко используются в различных приложениях, включая промышленные системы взвешивания, медицинские устройства и даже в потребительских товарах, таких как цифровые весы. Их способность обеспечивать точные и надежные измерения делает их незаменимыми во многих областях.
1. Тензодатчики сжатия. Эти тензодатчики предназначены для измерения сил сжатия. Они часто используются в приложениях, где нагрузка прикладывается вертикально. Тензодатчики сжатия, как правило, прочны и могут выдерживать большие нагрузки, что делает их идеальными для промышленного применения.
2. Тензодатчики растяжения: используются для измерения растягивающих сил. Они обычно встречаются в таких устройствах, как подвесные весы, где груз подвешивается к тензодатчику. Тензодатчики растяжения рассчитаны на выдерживание тяговых усилий и часто используются в кранах и подъемниках.
3. Тензодатчики S-типа. Эти тензодатчики могут измерять как растяжение, так и сжатие. Они универсальны и могут использоваться в различных приложениях, включая весы и системы измерения силы. Их S-образная форма позволяет легко устанавливать их в различных положениях.
4. Тензодатчики изгибаемой балки. Эти тензодатчики предназначены для измерения изгибающих усилий и часто используются в промышленности. Они обычно используются в весах, требующих низкого профиля, и могут быть интегрированы в различные системы.
Тензодатчики работают по принципу тензодатчиков. Когда к тензодатчику прилагается нагрузка, он слегка деформируется. Эта деформация вызывает изменение сопротивления тензорезисторов, прикрепленных к датчику веса. Изменение сопротивления пропорционально величине приложенной силы. Этот электрический сигнал затем усиливается и преобразуется в читаемый формат, например вес.
Для эффективного использования тензодатчика необходимо несколько компонентов:
- Тензодатчик: основной датчик, измеряющий силу.
- Усилитель: часто сигнал от тензодатчика слишком слаб, чтобы его можно было прочитать напрямую. Усилитель, например HX711, используется для усиления сигнала.
- Микроконтроллер: микроконтроллер, такой как Arduino, обрабатывает усиленный сигнал и преобразует его в пригодный для использования формат.
- Дисплей: На дисплее отображается значение веса.
Чтобы начать работу с тензодатчиком, вам потребуются следующие материалы:
- Тензодатчик (например, тензодатчик SparkFun)
- Усилитель HX711
- Arduino или совместимый микроконтроллер
- Перемычки
- Макет (опционально)
- Источник питания
1. Определите провода. Тензодатчики обычно имеют четыре или шесть проводов. Наиболее распространенная конфигурация включает в себя:
- Красный: возбуждение (+)
- Черный: возбуждение (-)
- Зеленый: сигнал (+)
- Белый: сигнал (-)
2. Подключитесь к HX711. Подключите провода тензодатчика к усилителю HX711 следующим образом:
- От красного до E+
- От черного к E-
- Зеленый до А+
- От белого до А-
3. Подключите HX711 к Arduino: Подключите HX711 к Arduino:
- VCC до 5 В
- Земля к земле
- DT (данные) на цифровой вывод (например, D2)
- SCK (Clock) на другой цифровой вывод (например, D3)
Калибровка имеет решающее значение для точных измерений. Чтобы откалибровать тензодатчик:
1. Тарируйте весы: убедитесь, что весы показывают ноль без нагрузки.
2. Примените известный вес. Поместите известный вес на тензодатчик.
3. Отрегулируйте калибровочный коэффициент. Изменяйте калибровочный коэффициент в своем коде до тех пор, пока выходные данные не будут соответствовать известному весу.
Если вы поместите груз массой 1 кг на тензодатчик и на выходе появится значение 0,95 кг, вам необходимо корректировать калибровочный коэффициент в вашем коде до тех пор, пока выходной сигнал не будет соответствовать 1 кг. Этот процесс может потребовать нескольких итераций для достижения желаемой точности.
Тензодатчики используются в различных приложениях, в том числе:
- Весы: Тензодатчики являются основой цифровых весов, обеспечивая точные измерения веса. Они используются как в коммерческих, так и в бытовых весах, гарантируя, что пользователи получают точные показания.
- Промышленная автоматизация: в производстве тензодатчики используются для контроля веса материалов и изделий на сборочных линиях. Это помогает контролировать качество и гарантирует, что продукция соответствует установленным требованиям по весу.
- Измерение силы: Тензодатчики могут измерять силы при тестировании, например, при испытании материалов на растяжение. Инженеры используют тензодатчики для определения прочности и долговечности материалов в различных условиях.
- Медицинское оборудование: датчики веса используются в больничных койках и других медицинских устройствах для контроля веса пациентов. Эта информация имеет решающее значение для ухода за пациентами и планов лечения.
- Сельскохозяйственное применение: датчики веса также используются в сельском хозяйстве для взвешивания продуктов и домашнего скота. Точные измерения веса помогают фермерам более эффективно управлять своей деятельностью.
При работе с датчиками веса вы можете столкнуться с некоторыми распространенными проблемами:
1. Непостоянные показания. Убедитесь, что тензодатчик правильно откалиброван и что на него не влияют механические проблемы. Факторы окружающей среды, такие как температура и влажность, также могут влиять на показания.
2. Нет выхода: проверьте все соединения и убедитесь, что HX711 запитан правильно. Неплотное соединение может помешать правильной работе системы.
3. Дрейф показаний. Это может произойти из-за изменений температуры или электрических помех. Убедитесь, что тензодатчик находится в стабильной среде, и рассмотрите возможность использования экранирования для снижения шума.
4. Перегрузка. Превышение номинальной мощности тензодатчика может привести к повреждению датчика. Всегда следите за тем, чтобы приложенная нагрузка не превышала спецификации, указанные производителем.
5. Отклонение калибровки. Со временем калибровка весоизмерительного датчика может отклоняться из-за износа. Регулярно проверяйте и калибруйте тензодатчик для поддержания точности.
По мере того, как вы ближе познакомитесь с тензодатчиками, вы, возможно, захотите изучить передовые методы улучшения их функциональности:
В некоторых случаях вам может потребоваться использовать несколько датчиков веса для измерения веса на большей площади или для повышения точности. Это обычное явление в промышленных весах, где взвешиваются крупные предметы. Используя несколько датчиков веса, вы можете равномерно распределить нагрузку и получить более точные измерения.
Интеграция системы регистрации данных с настройкой вашего тензодатчика может со временем дать ценную информацию. Записывая измерения веса, вы можете анализировать тенденции, отслеживать изменения и принимать обоснованные решения на основе собранных данных.
Для приложений, где важна мобильность, рассмотрите возможность использования беспроводных систем тензодатчиков. Эти системы передают данные на приемник по беспроводной сети, что позволяет осуществлять удаленный мониторинг и сбор данных. Это особенно полезно в средах, где физические соединения могут оказаться непрактичными.
Включение датчиков нагрузки в системы Интернета вещей (IoT) может повысить их функциональность. Подключив тензодатчики к Интернету, вы можете отслеживать измерения веса в режиме реального времени, получать оповещения о конкретных условиях и интегрировать данные с другими интеллектуальными устройствами.
Использование тензодатчика может значительно улучшить вашу способность точно измерять вес и силу. Выполнив действия, описанные в этом руководстве, вы сможете успешно настроить и использовать тензодатчик с компонентами SparkFun. Независимо от того, создаете ли вы цифровые весы, проводите эксперименты или интегрируете тензодатчики в промышленные приложения, важно понимать, как их эффективно использовать.
- Максимальная допустимая нагрузка весоизмерительного датчика зависит от его конструкции и применения. Обычная емкость варьируется от нескольких граммов до нескольких тонн.
- Вы можете проверить калибровку, поместив известные веса на тензодатчик и проверив, соответствуют ли показания ожидаемым значениям. Если это не так, вам придется отрегулировать калибровочный коэффициент.
- Да, но вы должны убедиться, что тензодатчик защищен от таких факторов окружающей среды, как влага, пыль и экстремальные температуры. Использование защищенного от атмосферных воздействий корпуса может помочь.
- Тензодатчик – это особый тип датчика силы, предназначенный для измерения веса или силы. Хотя все датчики силы являются датчиками силы, не все датчики силы являются датчиками силы, поскольку в них могут использоваться разные технологии и принципы.
- Для повышения точности обеспечьте правильную калибровку, сведите к минимуму влияние окружающей среды, используйте высококачественные компоненты и рассмотрите возможность применения методов фильтрации данных для снижения шума в показаниях.
