В мире электроники и проектов «сделай сам» тензодатчики являются важными компонентами для измерения веса и силы. В сочетании с Arduino их можно использовать для создания различных приложений: от простых весов до сложных систем измерения силы. Эта статья проведет вас через процесс использования тензодатчика с Arduino, охватывая все, начиная с основ тензодатчики к поэтапной реализации проекта весов.
Тензодатчик — это тип преобразователя, который преобразует силу или вес в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации. Когда к тензодатчику прилагается нагрузка, он слегка деформируется, вызывая изменение сопротивления тензодатчиков. Это изменение сопротивления затем преобразуется в электрический сигнал, который можно измерить и обработать.
1. Тензодатчики сжатия. Эти тензодатчики измеряют силу, приложенную при сжатии. Они часто используются в приложениях, где нагрузка прикладывается вертикально.
2. Тензодатчики растяжения. Эти тензодатчики измеряют силу, приложенную при растяжении. Они используются в приложениях, где нагрузка тянется.
3. Датчики нагрузки на сдвиговую балку. Эти датчики нагрузки измеряют силу, приложенную в направлении сдвига. Они обычно используются в промышленных целях.
4. Тензодатчики изгиба балки. Эти тензодатчики измеряют изгиб балки под нагрузкой. Их часто используют в весах.

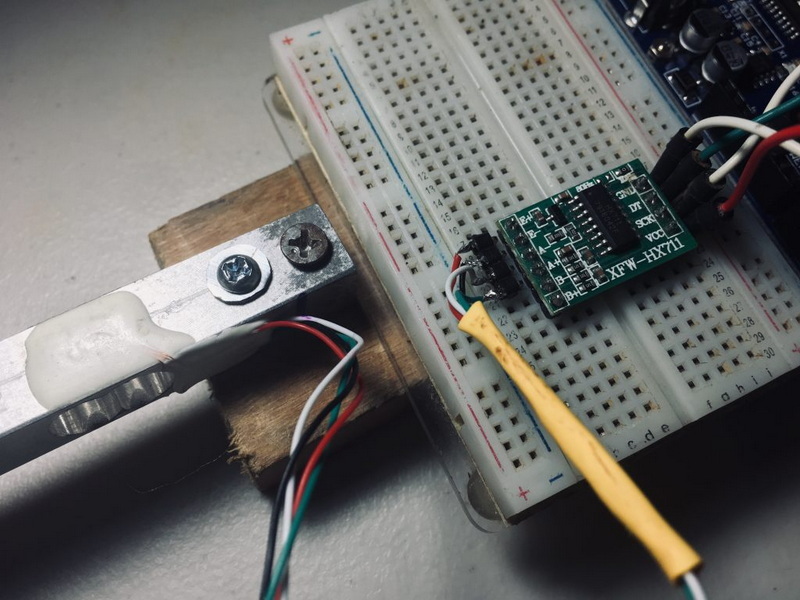

Чтобы настроить тензодатчик с помощью Arduino, вам потребуются следующие компоненты:
◆ Тензодатчик: Тензодатчик, подходящий для вашего применения.
◆ Усилитель HX711: это прецизионный 24-битный аналого-цифровой преобразователь (АЦП), который обычно используется с тензодатчиками для усиления слабых сигналов, создаваемых тензодатчиками.
◆ Плата Arduino: подойдет любая плата Arduino, например Arduino Uno, Mega или Nano.
◆ Макетная плата и перемычки: для соединения между компонентами.
◆ Источник питания. В зависимости от вашего тензодатчика и настройки Arduino вам может потребоваться внешний источник питания.

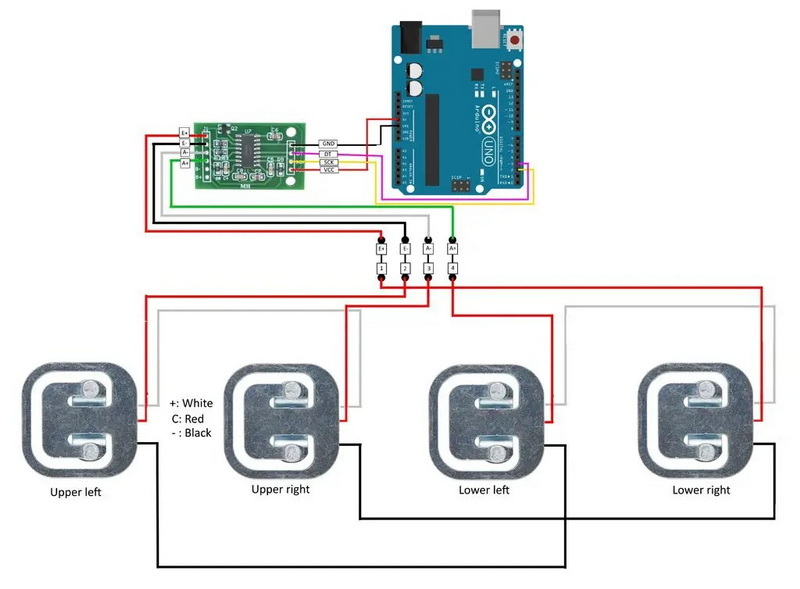

Тензодатчик обычно имеет четыре провода: красный, черный, белый и зеленый. Проводка следующая:
◆ Красный провод: подключите к E+ (положительное возбуждение) на HX711.
◆ Черный провод: подключите к E- (отрицательное возбуждение) на HX711.
◆ Белый провод: подключите к A- (отрицательный сигнал) на HX711.
◆ Зеленый провод: подключите к A+ (положительный сигнал) на HX711.
Затем подключите HX711 к Arduino. Типичные соединения:
◆ VCC: Подключите к контакту 5 В на Arduino.
◆ GND: Подключите к контакту GND на Arduino.
◆ DT (данные): Подключите к цифровому контакту Arduino (например, контакт 2).
◆ SCK (Clock): Подключите к другому цифровому контакту Arduino (например, контакту 3).
Для связи с HX711 вам потребуется установить библиотеку HX711. Вы можете сделать это через Arduino IDE:
1. Откройте IDE Arduino.
2. Перейдите в «Скетч» > «Включить библиотеку» > «Управление библиотеками».
3. В диспетчере библиотек найдите «HX711» и установите библиотеку Богдана Некулы.
1. Подключите Arduino к компьютеру с помощью USB-кабеля.
2. Выберите правильную плату и порт в Arduino IDE.
3. Нажмите кнопку загрузки, чтобы загрузить код на Arduino.
После загрузки кода откройте Serial Monitor в Arduino IDE (установите скорость передачи данных 9600 бод). Вы должны увидеть вес, отображаемый в граммах. Поместите известный груз на тензодатчик, чтобы проверить его точность.
Чтобы обеспечить точные измерения, вам необходимо откалибровать тензодатчик. Калибровка включает в себя установку известного веса и настройку масштабного коэффициента в вашем коде. Вот как это сделать:
1. Поместите на тензодатчик известный вес.
2. Обратите внимание на показания, отображаемые на последовательном мониторе.
3. Рассчитайте масштабный коэффициент по формуле:
Масштабный коэффициент = известный вес, показания весоизмерительной ячейкиМасштабный коэффициент = показания весоизмерительной ячейки, известный вес
4. Обновите коэффициент масштабирования в своем коде, используя Scale.set_scale(scale_factor);.
Тензодатчики могут использоваться в различных приложениях, в том числе:
1. Весы. Создайте цифровые весы для кухонного или промышленного использования.
2. Измерение силы: Измерьте силу, приложенную в различных экспериментах или приложениях.
3. Мониторинг нагрузки: Контролируйте нагрузку на конструкции или транспортные средства.
4. Робототехника. Используйте датчики веса в робототехнических приложениях для измерения распределения веса.
5. Промышленная автоматизация: Интегрируйте датчики веса в автоматизированные системы контроля качества и мониторинга процессов.
1. Неточные показания. Убедитесь, что тензодатчик правильно откалиброван и нет механических помех. Проверьте наличие каких-либо физических препятствий, которые могут повлиять на работу весоизмерительного датчика.
2. Нет выхода: проверьте все соединения и убедитесь, что HX711 запитан правильно. Убедитесь, что Arduino получает питание и используются правильные контакты.
3. Колебания показаний: это может быть вызвано электрическими помехами. Убедитесь, что проводка надежна, и рассмотрите возможность использования экранированных кабелей. Кроме того, постарайтесь минимизировать расстояние между тензодатчиком и HX711, чтобы уменьшить помехи.
4. Перегрузка. Если весоизмерительный датчик подвергается нагрузке, превышающей его номинальную грузоподъемность, он может выйти из строя. Всегда следите за тем, чтобы приложенная нагрузка не превышала характеристики весоизмерительного датчика.
5. Проблемы с программным обеспечением. Если показания не совпадают, проверьте код на наличие ошибок. Убедитесь, что библиотека HX711 установлена правильно и что контакты правильно определены в коде.
Освоив основы использования тензодатчика с Arduino, вы сможете изучить более сложные проекты. Вот несколько идей:

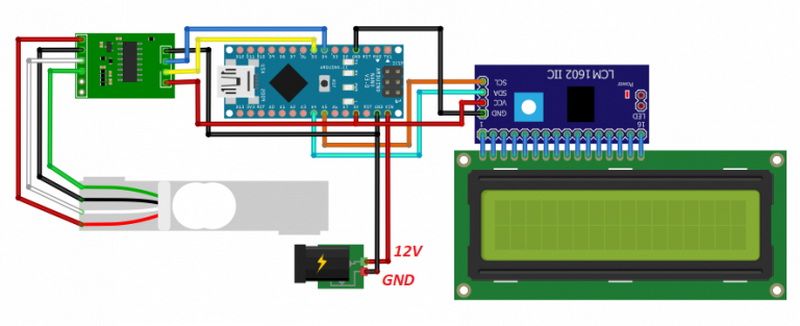

1. Интеллектуальные весы: интегрируйте модуль дисплея (например, ЖК- или OLED) для отображения веса в режиме реального времени. Вы также можете добавить такие функции, как тарирование и преобразование единиц измерения (граммы в фунты).
2. Система регистрации данных: используйте модуль SD-карты для регистрации данных о весе с течением времени. Это может быть полезно для мониторинга изменений веса в различных приложениях, таких как отслеживание потребления продуктов питания или мониторинг запасов.
3. Беспроводное измерение веса. Внедрите модуль беспроводной связи (например, модуль ESP8266 или Bluetooth) для отправки данных о весе на смартфон или компьютер для удаленного мониторинга.
4. Автоматизированная система кормления. Объедините тензодатчик с моторизованной кормушкой, чтобы создать автоматизированную систему кормления для домашних животных или скота. Система может выдавать определенное количество продуктов питания на основе измерений веса.
5. Измерение силы в робототехнике. Используйте датчики нагрузки в роботизированных манипуляторах для измерения силы, прилагаемой во время выполнения задач. Это может помочь запрограммировать робота на обработку деликатных объектов, не повреждая их.
Использование тензодатчика с Arduino открывает мир возможностей для измерения веса и силы в различных приложениях. Выполнив шаги, описанные в этой статье, вы сможете успешно настроить тензодатчик и создать свои собственные весы или систему измерения силы. Проявив творческий подход, вы можете расширить этот проект до более сложных приложений, что сделает его ценным дополнением к вашему набору инструментов для электроники.
Максимальный вес, который может измерить тензодатчик, зависит от его характеристик. Тензодатчики бывают различной емкости: от нескольких граммов до нескольких тонн. Всегда проверяйте техническое описание используемого вами весоизмерительного датчика, чтобы определить его максимальную нагрузку.
Чтобы откалибровать тензодатчик, поместите на него известный вес и запишите показания, отображаемые на Arduino. Рассчитайте масштабный коэффициент по формуле: Масштабный коэффициент = известный вес / показания весоизмерительного датчика. Соответствующим образом обновите коэффициент масштабирования в своем коде.
Да, вы можете использовать несколько тензодатчиков с одним Arduino, но вам нужно будет использовать несколько модулей HX711, поскольку каждый HX711 может работать только с одним тензодатчиком. Вы можете подключить несколько модулей HX711 к разным контактам Arduino и считывать их в своем коде по отдельности.
Если ваш тензодатчик не дает никаких показаний, проверьте все соединения, чтобы убедиться в их надежности. Убедитесь, что HX711 запитан правильно и что Arduino работает. Кроме того, убедитесь, что тензодатчик не перегружен и не поврежден.
Да, тензодатчики можно использовать для измерения силы. Приложив силу к тензодатчику, он выдаст соответствующее показание веса. Это может быть полезно в различных приложениях, таких как тестирование материалов или измерение силы, действующей на механическую систему.
