Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации. При приложении нагрузки к датчик нагрузки, он слегка деформируется, и эта деформация изменяет электрическое сопротивление прикрепленных к нему тензорезисторов. Это изменение сопротивления затем преобразуется в измеримый электрический сигнал.
1. Тензодатчики: это наиболее широко используемые тензодатчики. Они состоят из металлического элемента, деформирующегося под нагрузкой, с прикрепленными к нему тензорезисторами. Деформация изменяет сопротивление тензорезисторов, которое измеряется для определения нагрузки.
2. Гидравлические тензодатчики. В этих тензодатчиках для измерения силы используется гидравлическая жидкость. При приложении нагрузки меняется давление жидкости, которое можно измерить для определения веса.
3. Пневматические тензодатчики. Подобно гидравлическим тензодатчикам, пневматические тензодатчики используют давление воздуха для измерения силы. Они часто используются в приложениях, где электрические сигналы могут быть опасными.
4. Тензодатчики изгибаемой балки. Эти тензодатчики предназначены для измерения нагрузок в конфигурации изгиба. Они часто используются в весах и других устройствах для взвешивания.
5. Тензодатчики S-типа. Эти тензодатчики имеют форму буквы «S» и используются для испытаний на растяжение и сжатие. Они универсальны и могут использоваться в различных конфигурациях.

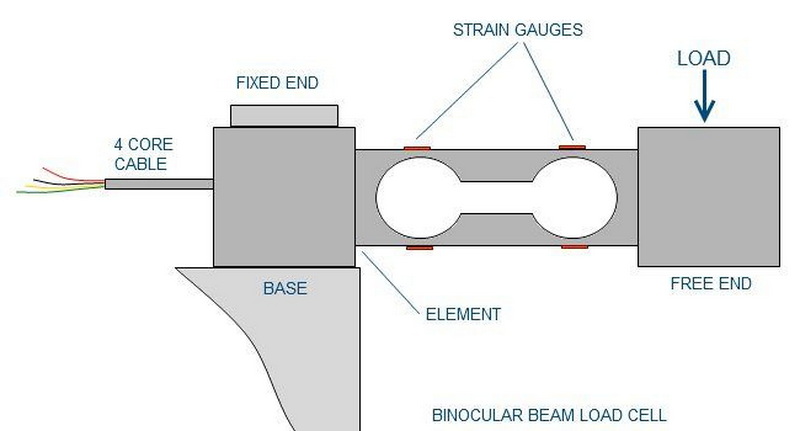

Тензодатчики работают по принципу преобразования механической силы в электрический сигнал. Вот пошаговое объяснение того, как они работают:
1. Приложение силы. Когда к тензодатчику прилагается нагрузка, это вызывает деформацию конструкции тензодатчика.
2. Измерение деформации: Деформация измеряется тензодатчиками, прикрепленными к датчику нагрузки. Эти датчики чувствительны к изменениям длины и могут обнаружить даже малейшие деформации.
3. Генерация электрического сигнала: изменение сопротивления тензорезисторов из-за деформации генерирует электрический сигнал. Этот сигнал пропорционален величине приложенной силы.
4. Обработка сигнала. Электрический сигнал затем обрабатывается усилителем или микроконтроллером, который преобразует его в читаемый формат, например, вес в килограммах или фунтах.
5. Дисплей: Наконец, обработанный сигнал отображается на цифровом дисплее или отправляется на компьютер для дальнейшего анализа.
Настройка датчика веса включает в себя несколько шагов для обеспечения точных измерений. Вот руководство, которое поможет вам в этом процессе:
Перед началом убедитесь, что у вас есть следующее оборудование:
- Тензодатчик
- Усилитель (например, HX711)
- Микроконтроллер (например, Arduino)
- Источник питания
- Соединительные провода
- Весовая платформа или приспособление
Выполните следующие действия, чтобы подключить тензодатчик к усилителю:

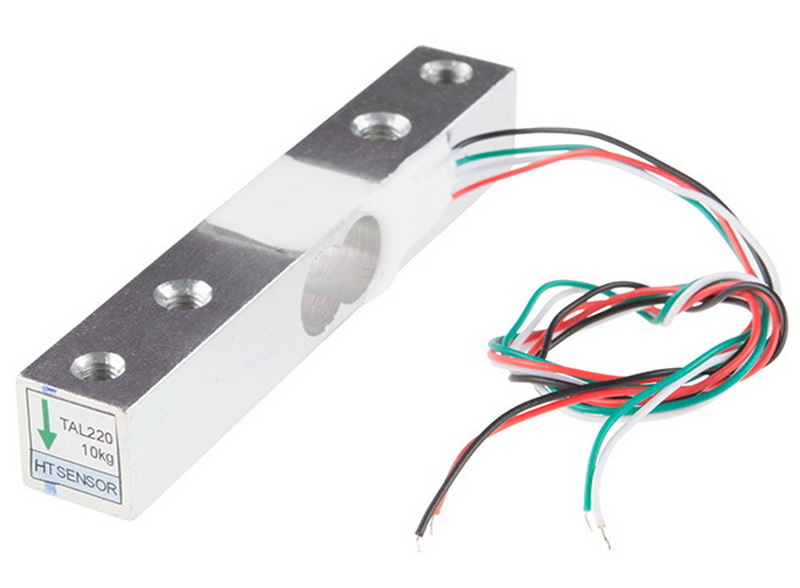

- Определите провода тензодатчика. Обычно тензодатчик имеет четыре провода: красный (возбуждение+), черный (возбуждение-), белый (сигнал+) и зеленый (сигнал-).
- Подключите красный провод к клемме возбуждения+ усилителя.
- Подсоедините черный провод к клемме возбуждения.
- Подсоедините белый провод к клемме сигнал+.
- Подсоедините зеленый провод к сигнальной клемме.
Далее подключаем усилитель к микроконтроллеру:
- Подключите выходной контакт усилителя к аналоговому входному контакту микроконтроллера.
- Подключите контакты питания и заземления усилителя к источнику питания и земле микроконтроллера.
Калибровка имеет решающее значение для точных измерений. Вот как можно откалибровать тензодатчик:
- Поместите известный вес на тензодатчик.
- Считайте вывод микроконтроллера.
- Отрегулируйте калибровочный коэффициент в своем коде до тех пор, пока выходные данные не будут соответствовать известному весу.
Тензодатчики используются в различных приложениях в разных отраслях. Вот некоторые распространенные варианты использования:
1. Весы. Тензодатчики являются основой электронных весов, обеспечивая точные измерения веса для розничной торговли, промышленности и лабораторий.
2. Измерение силы. В исследованиях и разработках тензодатчики используются для измерения сил в экспериментах, таких как испытания на растяжение и анализ прочности материала.
3. Промышленная автоматизация. Тензодатчики интегрируются в автоматизированные системы мониторинга и управления такими процессами, как наполнение и упаковка.
4. Медицинские устройства. Тензодатчики используются в медицинском оборудовании, таком как весы для пациентов и устройства измерения силы в реабилитации.
5. Испытания в аэрокосмической и автомобильной промышленности. Тензодатчики используются для проверки прочности и долговечности компонентов в аэрокосмической и автомобильной промышленности.
При использовании датчиков веса вы можете столкнуться с некоторыми распространенными проблемами. Вот несколько советов по устранению неполадок:
- Непостоянные показания: убедитесь, что тензодатчик правильно откалиброван и нет никаких механических препятствий, влияющих на его работу.
- Электрический шум: используйте экранированные кабели, чтобы минимизировать электрический шум, который может повлиять на точность показаний.
- Температурные эффекты: Тензодатчики могут быть чувствительны к изменениям температуры. Убедитесь, что тензодатчик используется в указанном температурном диапазоне.
- Перегрузка: избегайте превышения номинальной мощности весоизмерительного датчика, поскольку это может привести к необратимому повреждению.
Чтобы максимизировать производительность тензодатчиков, рассмотрите возможность внедрения передовых методов:
Формирование сигнала необходимо для повышения точности и надежности измерений весоизмерительных датчиков. Этот процесс включает в себя фильтрацию шума и усиление сигнала, чтобы гарантировать стабильность и точность выходного сигнала. Использование операционных усилителей может помочь добиться лучшего качества сигнала.
В приложениях, требующих более высокой точности или большей грузоподъемности, можно использовать несколько датчиков веса в параллельных или последовательных конфигурациях. Такая установка позволяет лучше распределить нагрузку и повысить общую точность измерений. Крайне важно обеспечить совместную калибровку всех датчиков веса для обеспечения единообразия.
При использовании датчиков веса в суровых условиях рассмотрите возможность использования защитных кожухов для защиты их от пыли, влаги и экстремальных температур. Эта защита может продлить срок службы весоизмерительного датчика и сохранить его точность.
Интеграция возможностей регистрации данных в вашу систему датчиков веса может со временем предоставить ценную информацию. Записывая измерения веса, вы можете анализировать тенденции, выявлять аномалии и улучшать процессы. Многие микроконтроллеры можно запрограммировать на запись данных на SD-карту или передачу их на компьютер для анализа.
Для применений, где проводка непрактична, беспроводные тензодатчики могут быть отличным решением. Эти тензодатчики используют Bluetooth или Wi-Fi для передачи данных на приемник, что обеспечивает большую гибкость в настройке и эксплуатации.
Тензодатчики — это универсальные и необходимые устройства для измерения веса и силы в различных приложениях. Понимание того, как их эффективно использовать, может улучшить вашу способность собирать точные данные в ваших проектах. Следуя процедурам настройки и калибровки, описанным в этой статье, вы можете обеспечить надежную работу вашего весоизмерительного датчика. Независимо от того, работаете ли вы в области промышленной автоматизации, исследований или в любой другой области, весоизмерительные датчики обеспечивают точность и надежность, необходимые для точных измерений.
Тензодатчик — это компонент, который измеряет силу или вес и преобразует их в электрический сигнал. С другой стороны, весы представляют собой законченную систему, включающую тензодатчик, дисплей и часто дополнительные компоненты для взвешивания и измерения.
Чтобы проверить, правильно ли работает ваш тензодатчик, вы можете выполнить калибровочный тест с использованием известных гирь. Если показания соответствуют известному весу, скорее всего, тензодатчик работает правильно. В противном случае может потребоваться повторная калибровка или устранение неполадок.
Да, тензодатчики можно использовать на открытом воздухе, но важно выбирать модели, предназначенные для использования на открытом воздухе. Эти модели обычно имеют защитные кожухи для защиты от влаги, пыли и колебаний температуры.
Максимальный вес, который может измерить тензодатчик, зависит от его конструкции и технических характеристик. Тензодатчики бывают различной емкости: от нескольких граммов до нескольких тонн. Всегда проверяйте данные производителя о максимальной допустимой нагрузке.
Чтобы повысить точность, обеспечьте правильную калибровку, минимизируйте электрические шумы, используйте высококачественные компоненты и учитывайте факторы окружающей среды. Кроме того, реализация формирования сигнала и регистрации данных может повысить надежность измерений.
