Датчики силы По сути, это переменные резисторы, которые меняют свое сопротивление в зависимости от величины приложенного к ним давления. Чем сильнее вы нажимаете на датчик, тем ниже становится сопротивление между двумя его клеммами. Это свойство делает их идеальными для обнаружения прикосновения, давления или силы в различных приложениях.
- Низкая стоимость и простота в использовании.
- Отлично подходит для обнаружения физического давления и сжатия
- Не подходит для точного измерения веса.
- Обычно используется в электронных барабанах, мобильных телефонах и игровых устройствах.
Чтобы подключить датчик силы к Arduino, вам необходимо создать схему делителя напряжения. Эта настройка позволяет Arduino считывать изменяющееся сопротивление датчика как напряжение, которое можно измерить с помощью его аналоговых входных контактов.
- Плата Arduino (Uno, Nano или Mega)
- Датчик силы (FSR)
- резистор 10 кОм
- Макет
- Перемычки

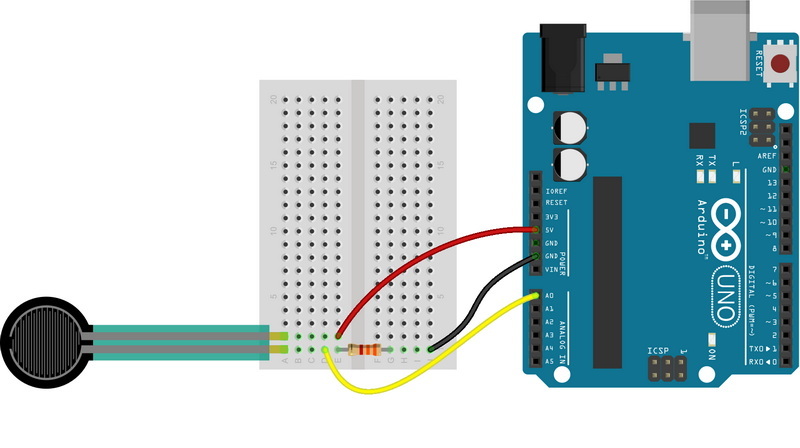

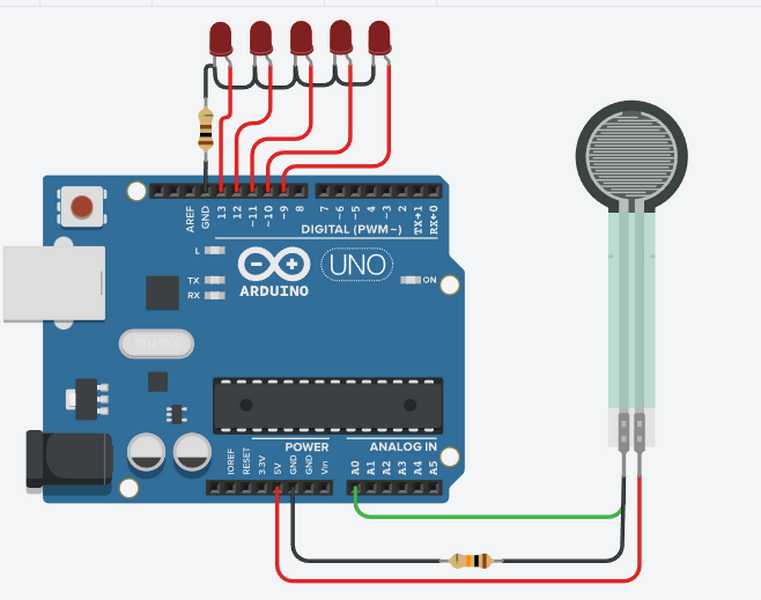

1. Подключите один контакт датчика силы к выходу 5 В Arduino.
2. Подключите другой контакт датчика силы к аналоговому входному контакту (например, A0) на Arduino.
3. Подключите тот же контакт аналогового входа к земле через резистор сопротивлением 10 кОм.
Эта конфигурация создает делитель напряжения, позволяющий Arduino измерять изменяющееся сопротивление датчика силы как напряжение от 0 до 5 В.
Чтобы сделать наш проект более интерактивным, давайте добавим визуальную обратную связь с помощью светодиодов. Мы создадим простой «измеритель давления», который зажигает больше светодиодов по мере того, как на датчик оказывается большее давление.
Добавьте три светодиода (зеленый, желтый и красный) к цифровым контактам 2, 3 и 4 соответственно, каждый с токоограничивающим резистором 220 Ом.
Датчики силы с Arduino можно использовать в самых разных творческих и практических проектах:
1. Музыкальные инструменты: создавайте сенсорные барабанные пэды или клавиши клавиатуры.
2. Умная мебель: Разработайте чувствительные к давлению стулья или кровати для контроля осанки.
3. Робототехника. Используйте датчики силы в качестве датчиков прикосновения для захватов роботов.
4. Интерактивное искусство. Создавайте чувствительные к давлению инсталляции, реагирующие на прикосновения.
5. Вспомогательные технологии: Разработайте адаптивные переключатели для людей с ограниченной подвижностью.
Наглядное руководство по настройке и использованию датчика силы с Arduino можно посмотреть в этом полезном видеоуроке:
Это видео демонстрирует процесс подключения датчика силы к Arduino и дает дополнительную информацию о программировании и устранении неполадок.
Давайте продвинем наш проект еще дальше, используя датчик силы для управления яркостью светодиода с помощью ШИМ (широтно-импульсной модуляции).
Подключите светодиод к контакту с поддержкой ШИМ (например, контакту 9) на Arduino через резистор сопротивлением 220 Ом.

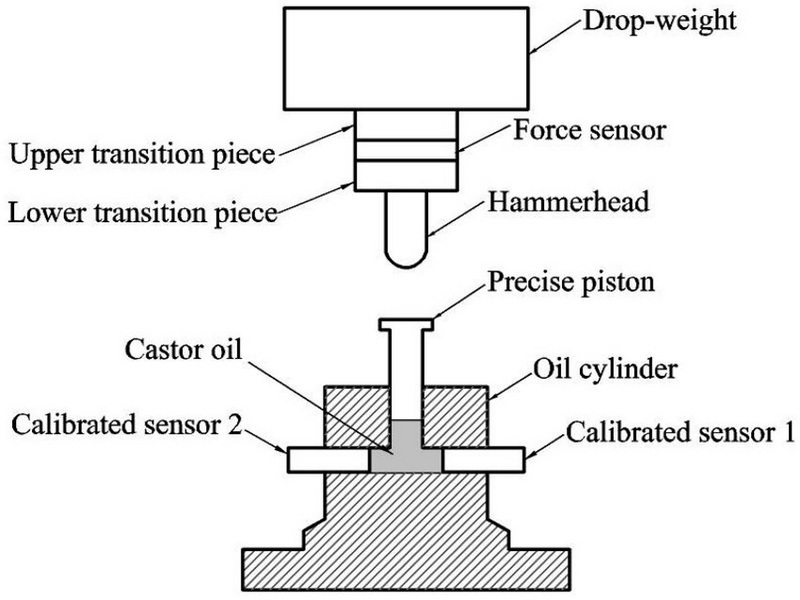

1. Калибровка. Чувствительность датчиков силы может различаться. Настройте пороговые значения кода в зависимости от вашего конкретного датчика и приложения.
2. Механическая конструкция: рассмотрите механическую интеграцию датчика. Обеспечьте равномерное распределение давления для получения точных показаний.
3. Устранение дребезга: используйте методы устранения дребезга при использовании датчика в качестве кнопки, чтобы предотвратить ложные срабатывания.
4. Энергопотребление. Для проектов с батарейным питанием рассмотрите возможность перевода Arduino в спящий режим между показаниями для экономии энергии.
5. Объединение датчиков. Используйте несколько датчиков силы для создания более сложных систем ввода или для измерения распределения силы.
Датчики силы — это универсальные компоненты, которые могут добавить новое измерение интерактивности в ваши проекты Arduino. Понимая, как подключать, программировать и интегрировать эти датчики, вы сможете создавать широкий спектр приложений: от простых индикаторов давления до сложных интерактивных систем. Не забывайте экспериментировать с различными диапазонами давления и калибровать датчики для достижения наилучших результатов в вашем конкретном случае использования.
Большинство FSR могут обнаруживать силы в диапазоне от 100 граммов до 10 килограммов. Однако точный диапазон может варьироваться в зависимости от конкретной модели и производителя.
Стандартные FSR не предназначены для использования под водой. Для водостойких приложений вам придется искать специально герметичные или водонепроницаемые датчики силы.
Датчики силы, как правило, не очень точны для точного измерения веса. Они лучше подходят для обнаружения относительных изменений давления или для приложений, основанных на пороговых значениях.
Срок службы датчика силы может сильно различаться в зависимости от использования. В нормальных условиях многие FSR могут выдержать миллионы срабатываний. Однако экстремальное давление или суровая окружающая среда могут значительно сократить срок их службы.
Да, вы можете подключить несколько датчиков силы к разным аналоговым входам Arduino. Просто обязательно создайте схему делителя напряжения для каждого датчика и соответствующим образом настройте свой код для чтения с нескольких контактов.
