В мире электроники и программирования сочетание тензодатчика и Raspberry Pi открывает множество возможностей для создания инновационных проектов. Тензодатчики — это датчики, которые измеряют вес или силу, и в сочетании с Raspberry Pi их можно использовать в различных приложениях, от весов до автоматизированных систем. Эта статья проведет вас через процесс использования датчик нагрузки с Raspberry Pi, охватывая все: от необходимых компонентов до кода, необходимого для запуска вашего проекта.
Датчик нагрузки — это преобразователь, который преобразует силу или вес в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации. При приложении нагрузки тензорезистор деформируется, изменяя свое электрическое сопротивление. Это изменение можно измерить и преобразовать в показания веса.
1. Тензодатчики сжатия. Эти тензодатчики измеряют силу, приложенную при сжатии. Они часто используются в приложениях, где нагрузка прикладывается вертикально.
2. Тензодатчики растяжения. Они измеряют силу, приложенную при растяжении. Они используются в приложениях, где нагрузка тянется.
3. Тензодатчики изгиба. Эти тензодатчики измеряют изгиб балки под нагрузкой. Они обычно используются в весах.
Чтобы настроить тензодатчик с Raspberry Pi, вам потребуются следующие компоненты:
- Raspberry Pi: подойдет любая модель, но для лучшей производительности рекомендуется Raspberry Pi 3 или 4.
- Тензодатчик: тензодатчик массой 1 или 5 кг подходит для большинства проектов.
- Усилитель HX711: это прецизионный 24-битный аналого-цифровой преобразователь (АЦП), который обычно используется с тензодатчиками.
- Макетная плата и перемычки: для выполнения соединений.
- Источник питания: для питания Raspberry Pi и установки тензодатчика.
- Python: язык программирования, используемый для взаимодействия с тензодатчиком.

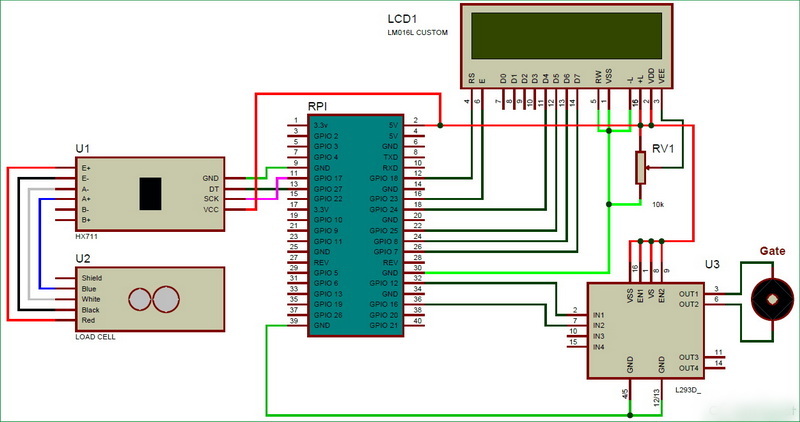

Тензодатчик обычно имеет четыре провода: красный, черный, белый и зеленый. Соединения следующие:
- Красный провод: подключите к E+ (положительное возбуждение) на HX711.
- Черный провод: подключите к E- (отрицательное возбуждение) на HX711.
- Белый провод: подключите к A- (отрицательный сигнал) на HX711.
- Зеленый провод: подключите к A+ (положительный сигнал) на HX711.
HX711 имеет четыре контакта, которые необходимо подключить к Raspberry Pi:
- VCC: подключите к контакту 5 В на Raspberry Pi.
- GND: подключите к заземляющему контакту на Raspberry Pi.
- DT (данные): подключение к контакту GPIO (например, GPIO 5).
- SCK (часы): подключение к другому выводу GPIO (например, GPIO 6).
Калибровка необходима для обеспечения точных измерений веса. Для калибровки датчика веса вам понадобится известный вес. Выполните следующие действия:
1. Поместите известный вес на тензодатчик.
2. Измените значение set_reference_unit в своем коде до тех пор, пока выходные данные не будут соответствовать известному весу.
3. После калибровки вы можете использовать этот эталонный блок для точных измерений.
Для более точной калибровки рассмотрите следующие методы:
- Несколько гирь: используйте несколько известных гирь для создания калибровочной кривой. Это может помочь повысить точность в диапазоне весов.
- Температурная компенсация: датчики веса могут быть чувствительны к изменениям температуры. Если ваше приложение требует высокой точности, рассмотрите возможность реализации температурной компенсации в своем коде.

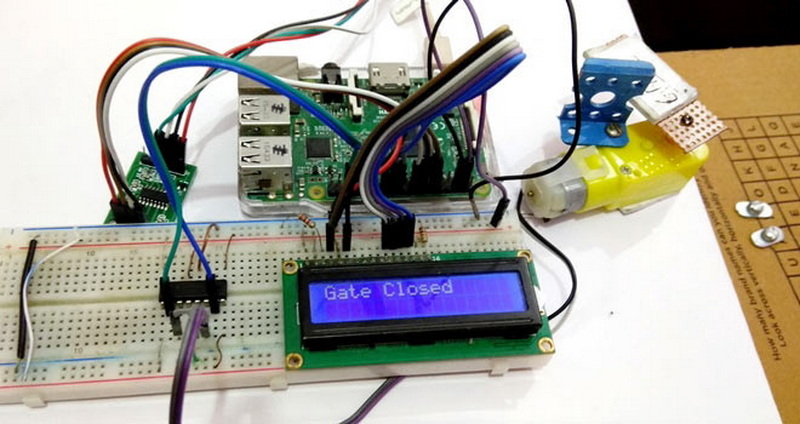

Одним из наиболее распространенных применений датчиков веса являются весы. Интегрировав тензодатчик с Raspberry Pi, вы можете создать цифровые весы, которые отображают показания веса на ЖК-дисплее или отправляют данные на веб-сервер. Это может быть особенно полезно в розничной торговле или для личного использования дома.
Тензодатчики можно использовать для измерения силы в различных приложениях, таких как испытание материалов или измерение силы, действующей машиной. Это особенно полезно в промышленных условиях, где сила контроля имеет решающее значение для безопасности и контроля качества.
В автоматизированных системах тензодатчики можно использовать для мониторинга изменений веса и запуска действий на основе определенных пороговых значений. Например, в конвейерной системе тензодатчик может обнаружить наличие упаковки и активировать следующий этап процесса. Это может упростить операции и уменьшить необходимость ручного вмешательства.
Тензодатчики можно интегрировать в роботизированные системы, чтобы обеспечить обратную связь по распределению веса, помогая сбалансировать нагрузку и улучшить устойчивость. Это особенно важно в тех случаях, когда роботам требуется поднимать или транспортировать тяжелые предметы.
В сельском хозяйстве тензодатчики можно использовать для контроля веса сельскохозяйственных культур или домашнего скота. Эти данные можно использовать для оптимизации графиков кормления, мониторинга темпов роста и улучшения общего управления фермой. Интегрируя тензодатчики с устройствами Интернета вещей, фермеры могут получать доступ к данным в реальном времени и принимать обоснованные решения.
Если вы не получаете никаких выходных данных от тензодатчика, проверьте следующее:
- Убедитесь, что все соединения надежны.
- Убедитесь, что HX711 подключен правильно.
- Проверьте назначения контактов GPIO в вашем коде.
Несогласованность показаний может быть вызвана:
- Электрический шум. Убедитесь, что ваша проводка аккуратная и находится вдали от других электрических компонентов.
- Неправильная калибровка. Повторно откалибруйте тензодатчик с известным весом.
Избегайте превышения максимальной мощности тензодатчика, так как это может привести к повреждению датчика. Всегда используйте датчик нагрузки, рассчитанный на ваше применение.
Если вы обнаружите ошибки в своем коде, дважды проверьте установку библиотеки и убедитесь, что вы используете правильные контакты GPIO. Кроме того, убедитесь, что на вашем Raspberry Pi установлена последняя версия операционной системы.
Использование тензодатчика с Raspberry Pi — полезный проект, который может привести к различным применениям в электронике и автоматизации. Следуя шагам, описанным в этой статье, вы сможете успешно настроить тензодатчик, написать необходимый код и изучить множество возможностей, которые предлагает эта комбинация. Независимо от того, создаете ли вы простые весы или сложную автоматизированную систему, интеграция датчиков веса и Raspberry Pi расширит возможности вашего проекта.
Максимальный вес, который может измерить тензодатчик, зависит от его характеристик. Тензодатчики доступны в различной емкости: от нескольких граммов до нескольких тонн. Всегда выбирайте датчик нагрузки, соответствующий требованиям вашего конкретного применения.
Да, вы можете использовать несколько тензодатчиков с одним Raspberry Pi. Однако вам потребуется использовать несколько усилителей HX711, поскольку каждый HX711 может одновременно взаимодействовать только с одним тензодатчиком. Вы можете подключить несколько модулей HX711 к разным контактам GPIO на Raspberry Pi.
Чтобы обеспечить точные показания, откалибруйте тензодатчик, используя известные веса. Кроме того, минимизируйте электрические шумы, сохраняя проводку аккуратной и вдали от других электронных компонентов. Регулярно проверяйте и при необходимости повторно калибруйте датчик веса.
Python — наиболее часто используемый язык программирования для взаимодействия с тензодатчиками и Raspberry Pi. Однако вы также можете использовать другие языки, такие как C или Java, в зависимости от ваших предпочтений и доступных библиотек.
Да, тензодатчики можно использовать на открытом воздухе, но вы должны обеспечить их защиту от таких факторов окружающей среды, как влага и экстремальные температуры. Рассмотрите возможность использования датчиков веса, специально предназначенных для использования на открытом воздухе, или поместите их в защитный корпус.
