Тензодатчики растяжения — это важные устройства, используемые в различных отраслях промышленности для измерения силы или веса объекта. Они особенно полезны в тех случаях, когда необходимо контролировать натяжение, например, в кранах, подъемниках и другом подъемном оборудовании. В этой статье будут рассмотрены принципы натяжения. тензодатчики, их применение, установку и обслуживание, а также практические советы по эффективному использованию.

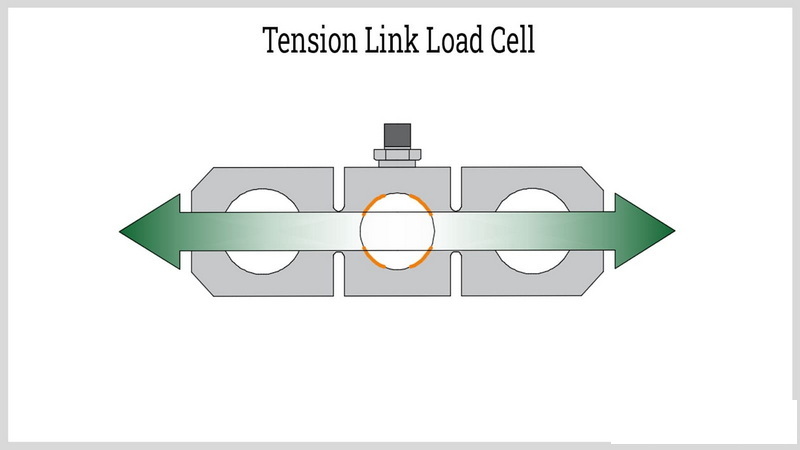

Тензодатчик растяжения — это тип преобразователя, который преобразует силу (напряжение) в электрический сигнал. Этот сигнал затем можно измерить и отобразить на цифровом дисплее или использовать в системе управления. Тензодатчики растяжения рассчитаны на высокие нагрузки и часто изготавливаются из таких материалов, как алюминий или нержавеющая сталь, чтобы обеспечить долговечность и точность.

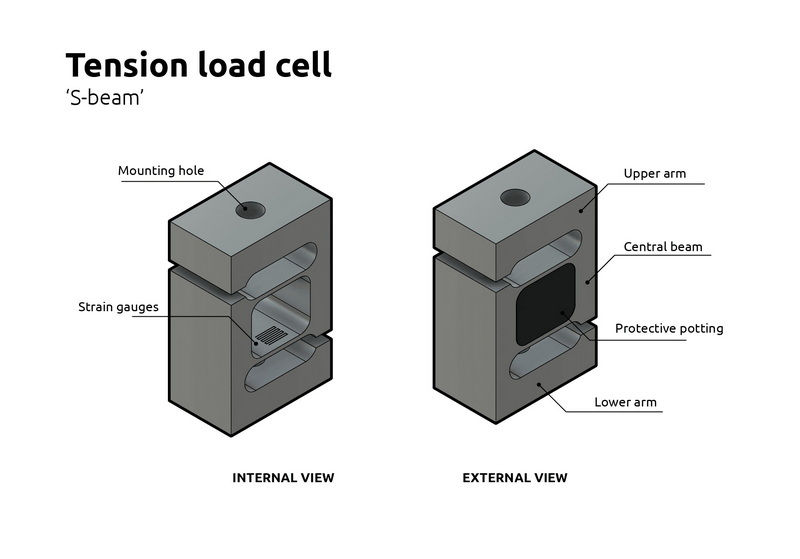

Принцип работы датчика силы растяжения основан на технологии тензодатчиков. Когда к тензодатчику прилагается нагрузка, он слегка деформируется. Эта деформация изменяет электрическое сопротивление тензорезисторов, прикрепленных к тензодатчику. Изменение сопротивления пропорционально величине приложенной силы, что позволяет проводить точные измерения.
Тензодатчики растяжения используются в различных приложениях в разных отраслях. Некоторые распространенные варианты использования включают в себя:
1. Крановые и подъемные системы. Тензодатчики растяжения используются для контроля поднимаемого груза, обеспечивая безопасность и предотвращая перегрузку.
2. Испытание материалов. В лабораториях для проверки прочности материалов на растяжение используются датчики нагрузки на растяжение.
3. Системы взвешивания. Они используются в весах для крупных объектов, таких как транспортные средства или транспортные контейнеры.
4. Промышленная автоматизация. Тензодатчики растяжения интегрируются в автоматизированные системы для мониторинга и управления процессами.
5. Строительство и гражданское строительство. В строительстве датчики напряжения используются для контроля натяжения кабелей и других элементов конструкции, обеспечивая безопасность и целостность.
При выборе датчика силы растяжения учитывайте следующие факторы:
- Грузоподъемность: убедитесь, что тензодатчик выдерживает максимальную ожидаемую нагрузку.
- Точность: для точных измерений ищите весоизмерительные датчики с высокими показателями точности.
- Условия окружающей среды: выбирайте тензодатчики, способные выдерживать определенные условия окружающей среды, такие как температура, влажность и воздействие химикатов.
- Размер и монтаж: убедитесь, что тензодатчик помещается в доступное пространство и его можно легко установить.
- Требования к калибровке: в некоторых приложениях может потребоваться частая калибровка, поэтому рассмотрите тензодатчики, которые легко калибровать.
Правильная установка имеет решающее значение для точного функционирования датчиков силы растяжения. Вот шаги по установке тензодатчика растяжения:
Убедитесь, что место установки чистое и свободное от мусора. Убедитесь, что монтажные поверхности ровные и устойчивые. Такая подготовка помогает предотвратить любое смещение, которое может повлиять на работу весоизмерительного датчика.
1. Размещение. Разместите тензодатчик в нужном месте, убедившись, что он совмещен с путем прохождения нагрузки. Несоосность может привести к неточным показаниям и потенциальному повреждению датчика веса.
2. Надежная установка: используйте подходящее оборудование для фиксации весоизмерительного датчика на месте. Следуйте рекомендациям производителя по характеристикам крутящего момента, чтобы избежать чрезмерной затяжки, которая может повредить тензодатчик.
1. Проводка: Подключите тензодатчик к оборудованию формирования сигнала или блоку отображения. Убедитесь, что проводка выполнена в соответствии с инструкциями производителя. Правильная проводка необходима для точной передачи сигнала.
2. Калибровка: после установки откалибруйте тензодатчик, чтобы обеспечить точные показания. Это может включать применение известных весов и соответствующую корректировку выходных данных. Калибровка должна выполняться в контролируемой среде, чтобы свести к минимуму ошибки.
После установки проверьте тензодатчик, приложив известные нагрузки и проверив показания. Внесите необходимые изменения для обеспечения точности. Испытания следует проводить при различных условиях нагрузки, чтобы гарантировать стабильную работу весоизмерительного датчика.
Регулярное техническое обслуживание необходимо для обеспечения долговечности и точности датчиков силы растяжения. Вот несколько советов по уходу:
1. Регулярные проверки. Регулярно проверяйте тензодатчик на наличие признаков износа, повреждения или коррозии. Ищите любые физические изменения, которые могут повлиять на производительность.
2. Калибровка. Периодически калибруйте тензодатчик для поддержания точности. Это особенно важно в критических приложениях, где точность имеет первостепенное значение.
3. Очистка: Содержите тензодатчик в чистоте и без мусора. Используйте подходящие чистящие средства, которые не повреждают материалы весоизмерительных ячеек. Избегайте использования абразивных материалов, которые могут поцарапать поверхность.
4. Защита окружающей среды. Если тензодатчик подвергается воздействию суровых условий, рассмотрите возможность использования защитных чехлов или кожухов. Это может помочь предотвратить повреждение от пыли, влаги и химикатов.
Даже при правильной установке и обслуживании могут возникнуть проблемы. Вот некоторые распространенные проблемы и их решения:
Решение: Проверьте надежность соединений проводки и убедитесь, что тензодатчик правильно откалиброван. Непостоянные показания также могут быть вызваны факторами окружающей среды, такими как колебания температуры.
Решение: Убедитесь, что прикладываемая нагрузка не превышает мощность весоизмерительного датчика. При необходимости установите тензодатчик большей мощности. Перегрузка может привести к необратимому повреждению весоизмерительного датчика.
Решение: Осмотрите тензодатчик на наличие физических повреждений. В случае повреждения немедленно замените тензодатчик для обеспечения безопасности. Регулярные проверки помогут выявить повреждения на ранней стадии.
Решение: Дрейф может возникнуть из-за изменения температуры или механического воздействия. Повторно откалибруйте тензодатчик и убедитесь, что он установлен в стабильной среде. Рассмотрите возможность использования функций температурной компенсации, если они доступны.
Решение: Убедитесь, что проводка экранирована и правильно заземлена. Электрический шум может повлиять на точность показаний. Использование витой пары также может помочь уменьшить помехи.
Тензодатчики растяжения — жизненно важные инструменты в различных отраслях промышленности, обеспечивающие точные измерения напряжения и веса. Понимая принципы их работы, области применения, а также правильные методы установки и обслуживания, пользователи могут обеспечить оптимальную производительность и долговечность этих устройств. Регулярные проверки и калибровки помогут поддерживать точность и предотвращать проблемы, обеспечивая безопасность и эффективность работы.
Таким образом, датчики напряжения играют решающую роль в современных промышленных приложениях, и их правильное использование может значительно повысить эксплуатационную безопасность и эффективность.
Тензодатчики растяжения измеряют тянущие силы, а тензодатчики сжатия измеряют толкающие силы. Каждый тип предназначен для конкретных применений в зависимости от направления измеряемой силы.
Частота калибровки зависит от применения и использования весоизмерительного датчика. Для критически важных приложений калибровку следует выполнять не реже одного раза в год, тогда как для менее критических приложений калибровка может потребоваться каждые несколько лет.
Да, но важно выбирать тензодатчики, предназначенные для использования на открытом воздухе. Ищите тензодатчики с защитным покрытием или корпусом, чтобы предотвратить повреждение от погодных условий.
Признаками неисправности тензодатчика являются ошибочные показания, физическое повреждение и неспособность вернуться к нулю при разгрузке. Регулярные проверки могут помочь выявить эти проблемы на ранней стадии.
Учитывайте такие факторы, как грузоподъемность, точность, условия окружающей среды, размер и требования к калибровке. Консультации с производителем или поставщиком датчиков веса также могут предоставить ценную информацию, адаптированную к вашим конкретным потребностям.
