Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Самый распространенный тип датчик нагрузки представляет собой тензодатчик, который использует принцип тензодатчиков для измерения деформации материала под нагрузкой. Futek — известный производитель датчиков веса, предлагающий множество моделей, подходящих для различных применений.

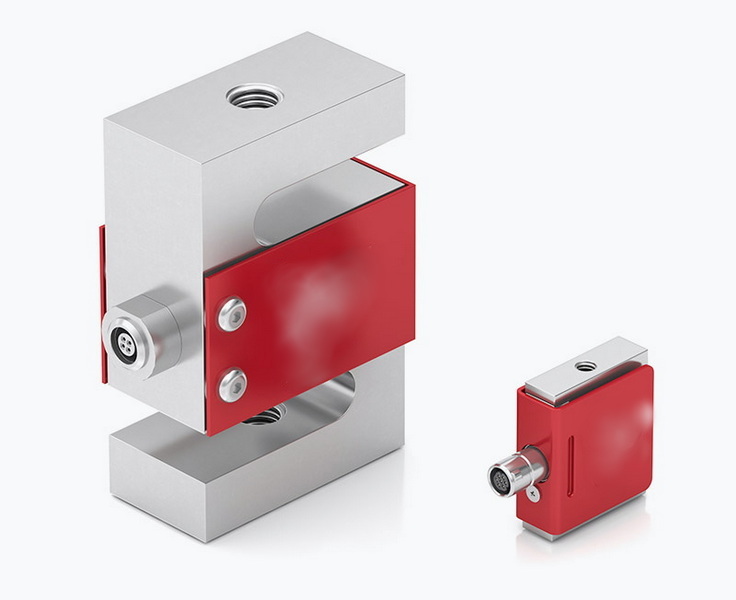

Futek предлагает несколько типов датчиков веса, в том числе:

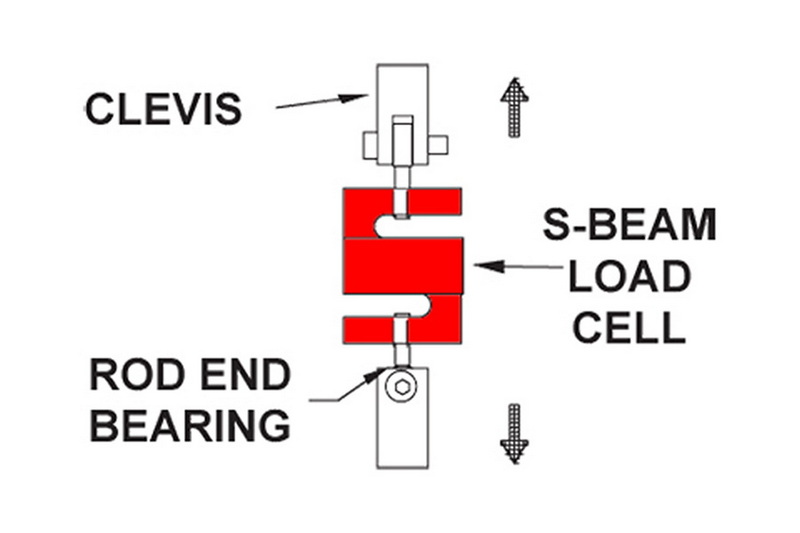

- Тензодатчики S-образной балки: идеально подходят для испытаний на растяжение и сжатие.
- Тензодатчики сжатия: предназначены для измерения сил сжатия.
- Тензодатчики растяжения: используются для измерения растягивающих сил.
- Миниатюрные тензодатчики: компактные конструкции для ограниченного пространства.
Каждый тип имеет свои конкретные варианты использования, и их понимание может помочь вам выбрать правильный тензодатчик для вашего применения.
Проверка тензодатчика необходима по нескольким причинам:
1. Точность: гарантирует, что тензодатчик выдает точные показания, что имеет решающее значение для приложений, где точность имеет первостепенное значение.
2. Соответствие. Во многих отраслях требуется регулярная калибровка и проверка на соответствие нормам и стандартам.
3. Мониторинг производительности. Регулярная проверка помогает контролировать работу весоизмерительного датчика с течением времени, выявляя любые отклонения или ухудшение точности.
Прежде чем приступить к процессу проверки, соберите необходимые инструменты и материалы:
- Тензодатчик Futek: убедитесь, что он правильно установлен и подключен к системе сбора данных или дисплею.
- Калибровочные гири: используйте сертифицированные гири, соответствующие национальным стандартам. Гири должны охватывать диапазон нагрузок, которые вы собираетесь измерять.
- Система сбора данных: это может быть цифровой дисплей или компьютер с соответствующим программным обеспечением для записи выходных данных тензодатчика.
- Соображения по поводу окружающей среды: убедитесь, что проверка проводится в контролируемой среде, свободной от вибраций, колебаний температуры и других факторов, которые могут повлиять на измерения.

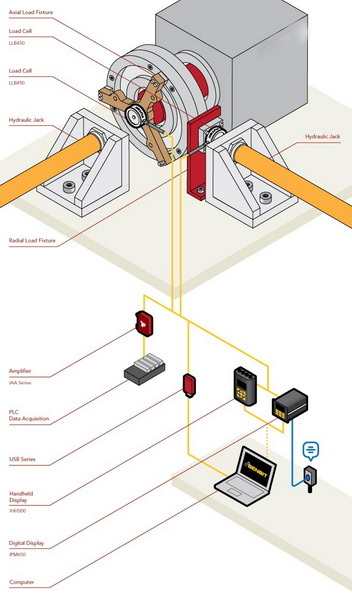

1. Установите тензодатчик. Убедитесь, что тензодатчик установлен в соответствии со спецификациями производителя. Это включает в себя правильное выравнивание и фиксацию для предотвращения смещения во время тестирования.
2. Подключите тензодатчик: Подключите тензодатчик к системе сбора данных. Убедитесь, что все соединения надежны и система включена.
3. Обнулите тензодатчик. Перед применением каких-либо грузов обнулите тензодатчик. Этот шаг имеет решающее значение для обеспечения того, чтобы показания начинались с известной базовой линии.
1. Выберите веса: выберите набор известных весов, охватывающих диапазон весоизмерительного датчика. Например, если вы тестируете тензодатчик, рассчитанный на 1000 фунтов, вы можете использовать гири 100 фунтов, 200 фунтов, 500 фунтов и 1000 фунтов.
2. Примените первый груз. Поместите первый груз на тензодатчик. Прежде чем записывать выходные данные, дайте показаниям стабилизироваться.
3. Запишите выходные данные: запишите выходные данные тензодатчика для приложенного веса. Этот выходной сигнал обычно выражается в милливольтах или в цифровом формате, в зависимости от вашей настройки.
4. Повторите для всех гирь. Продолжайте этот процесс для каждой гири, гарантируя, что у вас будет достаточно времени для стабилизации весоизмерительного датчика перед записью выходного сигнала.
1. Создайте калибровочную кривую: сопоставьте записанные выходные данные с известными весами. Этот график поможет визуализировать взаимосвязь между приложенной нагрузкой и выходными данными весоизмерительного датчика.
2. Проверьте линейность. В идеале взаимосвязь должна быть линейной. Если точки данных значительно отклоняются от прямой линии, это может указывать на проблему с калибровкой.
3. Рассчитайте чувствительность: Чувствительность — это отношение изменения выходной мощности к изменению нагрузки. Это можно рассчитать, используя наклон калибровочной кривой.
1. Внесите необходимые регулировки. Если тензодатчик не работает должным образом, может потребоваться регулировка. Это может включать повторную калибровку тензодатчика или проверку на наличие механических проблем.
2. Повторная проверка. После внесения корректировок повторите процесс проверки, чтобы убедиться, что тензодатчик теперь дает точные показания.
- Регулярная калибровка. Запланируйте регулярную проверку и калибровку датчиков веса, чтобы поддерживать точность с течением времени.
- Экологический контроль: проводите проверки в контролируемой среде, чтобы свести к минимуму внешнее влияние на измерения.
- Используйте сертифицированные гири: всегда используйте сертифицированные гири для проверки, чтобы обеспечить прослеживаемость и точность.
- Документируйте все: ведите подробные записи всех процессов проверки, включая используемые веса, записанные выходные данные и любые внесенные корректировки.
При проверке тензодатчика вы можете столкнуться с несколькими распространенными проблемами. Вот несколько советов по устранению неполадок:
- Непоследовательные показания: если тензодатчик дает противоречивые показания, проверьте наличие механических проблем, таких как смещение или ослабление соединений. Убедитесь, что нагрузка приложена равномерно и нет внешних вибраций, влияющих на измерения.
- Дрейф показаний: если вы заметили, что показания со временем смещаются, это может указывать на то, что тензодатчик нуждается в повторной калибровке. Факторы окружающей среды, такие как изменения температуры, также могут влиять на показания, поэтому убедитесь, что среда тестирования стабильна.
- Нелинейный выходной сигнал: если выходной сигнал не является линейным, это может указывать на то, что тензодатчик откалиброван неправильно. Переоцените процесс калибровки и рассмотрите возможность использования другого набора гирь для проверки линейности.
- Электрический шум: электрические помехи могут повлиять на выходную мощность тензодатчика. Убедитесь, что проводка надлежащим образом экранирована, а система сбора данных заземлена, чтобы минимизировать шум.
Для приложений, требующих высокой точности, могут потребоваться усовершенствованные методы калибровки. Они могут включать в себя:
- Многоточечная калибровка: вместо использования одной точки для калибровки используйте несколько известных весов по всему диапазону весоизмерительного датчика. Этот метод помогает создать более точную калибровочную кривую и выявить нелинейности.
- Температурная компенсация: некоторым тензодатчикам может потребоваться температурная компенсация для учета изменений в характеристиках из-за колебаний температуры. Этого можно достичь, используя датчики температуры и соответствующим образом регулируя выходной сигнал.
- Динамическая калибровка: в некоторых случаях может потребоваться динамическая калибровка, особенно для датчиков веса, используемых в приложениях с переменными нагрузками. Это предполагает контролируемое приложение нагрузок с одновременным контролем выходного сигнала для обеспечения точности в динамических условиях.
Проверка датчика веса Futek с известными весами — это простой процесс, необходимый для обеспечения точных измерений. Следуя шагам, описанным в этой статье, вы сможете эффективно проверить свой тензодатчик и поддерживать его работоспособность с течением времени. Регулярная проверка не только обеспечивает соответствие отраслевым стандартам, но и повышает надежность ваших измерений.
Проверка тензодатчика гарантирует, что он обеспечивает точные измерения, что имеет решающее значение для приложений, требующих точности. Это также помогает соблюдать отраслевые стандарты и правила.
Частота проверки зависит от применения и отраслевых стандартов. Как правило, рекомендуется проверять датчики веса не реже одного раза в год или чаще, если они используются в критических приложениях.
Нет, для точной проверки важно использовать сертифицированные гири, соответствующие национальным стандартам. Использование непроверенных весов может привести к неточным результатам.
Если у вас возникли противоречивые показания, проверьте наличие механических проблем, таких как смещение или ослабление соединений. Убедитесь, что нагрузка приложена равномерно и нет внешних вибраций, влияющих на измерения.
Чтобы повысить точность, обеспечьте регулярную калибровку, используйте сертифицированные гири, проводите проверки в контролируемой среде и тщательно документируйте все процессы. Кроме того, рассмотрите передовые методы калибровки для высокоточных приложений.
