Подключение датчика веса является важным шагом в настройке системы взвешивания, будь то промышленное применение, лабораторные эксперименты или проекты «сделай сам». Тензодатчики — это датчики, которые преобразуют силу или вес в электрический сигнал, который затем можно измерить и отобразить. Эта статья проведет вас через процесс подключения тензодатчика, включая необходимые компоненты, схемы подключения и практические советы для обеспечения точных измерений.

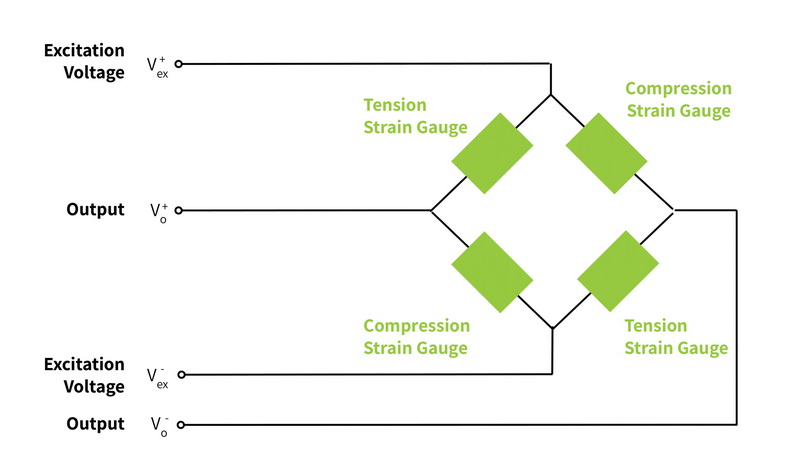

Прежде чем погрузиться в процесс подключения, важно понять, что такое тензодатчик и как он работает. Тензодатчик обычно состоит из металлического элемента, который деформируется под нагрузкой. Эта деформация изменяет сопротивление тензорезисторов, прикрепленных к элементу, создавая измеримый электрический сигнал. Тензодатчики бывают различных типов, в том числе:
- Тензодатчики сжатия: используются для измерения сил сжатия.
- Тензодатчики растяжения: предназначены для измерения растягивающих сил.
- Датчики нагрузки на сдвиговую балку: обычно используются в промышленных масштабах.
Для подключения тензодатчика вам потребуются следующие компоненты:
1. Тензодатчик: сам датчик.
2. Проводка. Обычно тензодатчики имеют четыре или шесть проводов.
3. Усилитель/схема формирования сигнала: для усиления слабого сигнала от тензодатчика.
4. Микроконтроллер или блок дисплея: для считывания и отображения веса.
5. Источник питания: для питания тензодатчика и связанной с ним электроники.

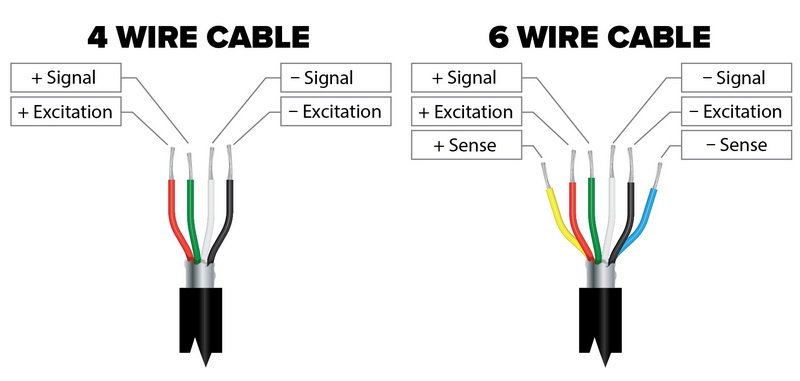

Тензодатчики обычно имеют четыре или шесть проводов, которые имеют цветовую маркировку. Понимание этих цветов имеет решающее значение для правильной проводки. Вот разбивка распространенных цветов проводов и их функций:
- Красный: Возбуждение + (V+)
- Черный: Возбуждение - (V-)
- Белый: Сигнал + (S+)
- Зеленый: Сигнал - (S-)
- (Для 6-проводных датчиков веса): Дополнительные провода для температурной компенсации.

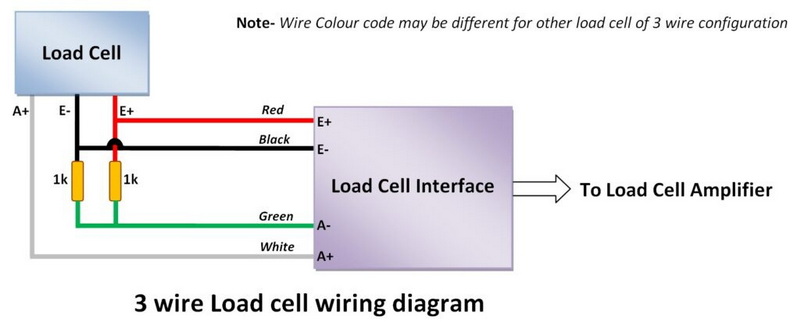

Вот несколько схем подключения, которые помогут визуализировать соединения:
1. Схема подключения 4-проводного тензодатчика

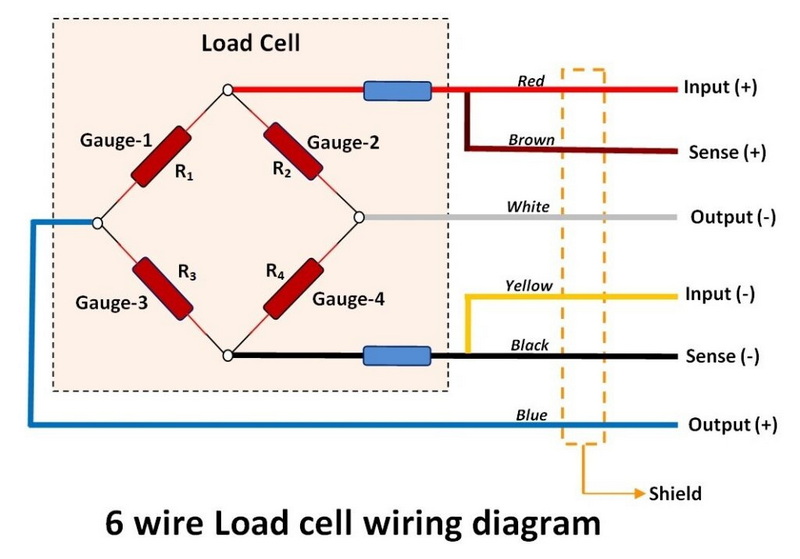

2. Схема подключения 6-проводного тензодатчика
Перед подключением убедитесь, что тензодатчик чист и не содержит мусора. Проверьте характеристики тензодатчика, чтобы подтвердить цвета проводов и функции. Также неплохо иметь под рукой мультиметр для проверки соединений в процессе работы.
Используя схему подключения в качестве руководства, подключите провода от тензодатчика к усилителю или схеме формирования сигнала. Вот как это сделать:
- Для 4-проводного тензодатчика:
- Подключите красный провод к положительной клемме возбуждения усилителя.
- Подсоедините черный провод к отрицательной клемме возбуждения.
- Подсоедините белый провод к положительной сигнальной клемме.
- Подсоедините зеленый провод к отрицательной сигнальной клемме.
- Для 6-проводного тензодатчика:
- Выполните те же подключения, что и при 4-проводной схеме, но также подключите дополнительные провода в соответствии с инструкциями производителя для температурной компенсации.
После подключения тензодатчика к усилителю следующим шагом будет подключение выхода усилителя к микроконтроллеру или блоку дисплея. Это позволит вам считать измерения веса.
- Подключите выходной сигнал усилителя к аналоговому входу микроконтроллера.
- Убедитесь, что микроконтроллер запитан правильно.
Подключите источник питания к усилителю и микроконтроллеру. Обязательно соблюдайте характеристики напряжения, указанные в документации на тензодатчик и усилитель. Важно использовать стабильный источник питания, чтобы избежать колебаний, которые могут повлиять на показания.
После подключения тензодатчик необходимо откалибровать для обеспечения точных измерений. Калибровка включает в себя применение известных весов к тензодатчику и соответствующую корректировку выходных показаний. Этот процесс может варьироваться в зависимости от используемого тензодатчика и усилителя.
Для калибровки выполните следующие действия:
1. Обнулите весы: убедитесь, что тензодатчик не нагружен, и установите выходной сигнал на ноль.
2. Примените известные веса. Постепенно добавляйте известные веса к датчику веса и записывайте выходные показания.
3. Отрегулируйте калибровочный коэффициент: используйте записанные данные для расчета калибровочного коэффициента, который преобразует выходной сигнал в измерения веса.
Даже при тщательной проводке могут возникнуть проблемы. Вот некоторые распространенные проблемы и их решения:
- Нет выходного сигнала: проверьте все соединения и убедитесь в их надежности. Убедитесь, что источник питания работает правильно. Если тензодатчик не получает питание, он не будет выдавать сигнал.
- Неточные показания: повторно откалибруйте тензодатчик. Убедитесь, что тензодатчик расположен ровно и не подвергается воздействию внешних сил. Факторы окружающей среды, такие как температура и влажность, также могут влиять на показания, поэтому учитывайте их при калибровке.
- Колебания показаний: это может быть связано с электрическими помехами. Убедитесь, что проводка экранирована и находится вдали от других электрических устройств. Использование витой пары может помочь уменьшить помехи.
Тензодатчики используются в различных приложениях, в том числе:
- Промышленные весы: для взвешивания продукции на производстве. Тензодатчики являются неотъемлемой частью работы весов, используемых на складах и производственных линиях.
- Медицинское оборудование: в устройствах, требующих точного измерения веса, таких как больничные койки и весы для пациентов.
- Автомобильные испытания: для измерения сил при краш-тестах и других автомобильных приложениях, обеспечивая соблюдение стандартов безопасности и производительности.
- Сельскохозяйственные весы: для взвешивания продуктов и скота, помогают фермерам более эффективно управлять своей деятельностью.
- Исследования и разработки: В лабораториях тензодатчики используются для экспериментов, требующих точных измерений силы или веса.
При работе с тензодатчиками следует учитывать несколько дополнительных моментов:
- Температурные эффекты: Тензодатчики могут быть чувствительны к изменениям температуры. Использование тензодатчика со встроенной температурной компенсацией может помочь решить эту проблему.
- Формирование сигнала: в зависимости от приложения может потребоваться дополнительное преобразование сигнала для фильтрации шума и повышения точности. Это может включать использование операционных усилителей или цифровых фильтров.
- Регистрация данных: для приложений, требующих постоянного мониторинга, рассмотрите возможность интеграции возможностей регистрации данных в вашу систему. Это позволяет собирать данные с течением времени, что может быть полезно для анализа и составления отчетов.
- Беспроводная связь: в современных приложениях беспроводная связь может быть реализована для передачи данных о весе на удаленные дисплеи или облачные службы, что повышает гибкость и удобство использования.
Подключение тензодатчика — это простой процесс, требующий внимания к деталям и базового понимания электрических соединений. Следуя шагам, описанным в этой статье, вы сможете успешно подключить тензодатчик для различных применений. Не забудьте откалибровать вашу систему для обеспечения точных измерений и устранения любых проблем, которые могут возникнуть. При правильной настройке тензодатчики могут обеспечить надежные и точные измерения веса для широкого спектра применений.
4-проводной тензодатчик имеет четыре провода для возбуждения и вывода сигнала, а 6-проводной тензодатчик включает дополнительные провода для температурной компенсации. 6-проводная конфигурация может обеспечить более точные показания за счет компенсации изменений сопротивления из-за изменений температуры.
Чтобы проверить, правильно ли работает ваш тензодатчик, вы можете выполнить простой тест, применив известные веса и наблюдая за выходными данными. Если показания согласованы и соответствуют известному весу, датчик веса, скорее всего, работает правильно. Кроме того, использование мультиметра для проверки целостности проводки может помочь выявить любые проблемы.
Да, тензодатчики можно использовать на открытом воздухе, но важно выбрать тензодатчик, рассчитанный на условия окружающей среды. Ищите датчики веса с защитным корпусом или те, которые специально предназначены для использования на открытом воздухе, чтобы предотвратить повреждение от влаги и пыли.
Если показания датчика веса нестабильны, проверьте наличие электрических помех и убедитесь, что проводка надлежащим образом экранирована. Кроме того, убедитесь, что тензодатчик надежно закреплен и не подвержен вибрациям или внешним силам, которые могут повлиять на показания.
Частота калибровки зависит от применения и критической точности. Для промышленного применения рекомендуется проводить калибровку не реже одного раза в год или при возникновении значительных изменений в условиях окружающей среды или нагрузки. Регулярные проверки могут помочь поддерживать точность и надежность.
