Прежде чем погрузиться в процесс подключения, важно понять, что такое тензодатчик и как он работает. Тензодатчик — это преобразователь, который преобразует силу в электрический сигнал. Обычно он состоит из металлического элемента, который деформируется под нагрузкой, а тензорезисторы, прикрепленные к этому элементу, измеряют деформацию. Наиболее распространенным типом тензодатчика является тензодатчик. датчик нагрузки, который работает по принципу изменения сопротивления под действием деформации.

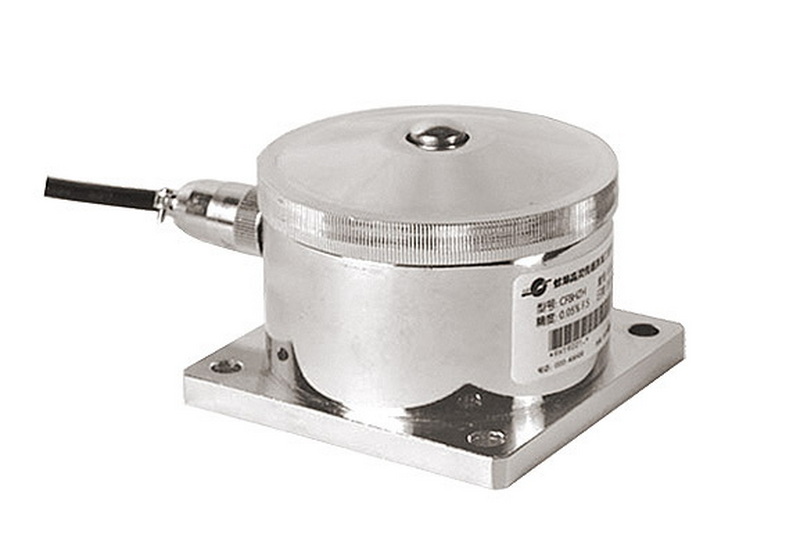

1. Тензодатчики сжатия. Эти тензодатчики измеряют силу, приложенную к ним при сжатии. Они часто используются в таких приложениях, как весы и промышленное оборудование.
2. Тензодатчики растяжения. Они предназначены для измерения растягивающих усилий, что делает их пригодными для таких применений, как подвешивание весов и испытание материалов.
3. Тензодатчики S: они могут измерять силы как растяжения, так и сжатия, обеспечивая универсальность в различных приложениях.
4. Датчики нагрузки на сдвиговую балку: они используются в приложениях, где пространство ограничено, например, в платформенных весах и весах для грузовиков.
NI 9237 — это модуль сбора данных, который обеспечивает высокоточные измерения для тензорезисторов и датчиков веса. Он имеет:
- Высокий входной импеданс: позволяет получать точные показания тензодатчика, сводя к минимуму влияние сопротивления тензодатчика на измерения.
- Встроенное преобразование сигнала: модуль может усиливать и фильтровать сигнал от тензодатчика, гарантируя чистоту и надежность собранных данных.
- Несколько каналов: он может обрабатывать несколько датчиков нагрузки одновременно, что делает его подходящим для сложных приложений, где необходимы несколько измерений.
Прежде чем приступить к монтажу электропроводки, подготовьте следующие материалы:
- Модуль НИ 9237
- Тензодатчик (4-проводная или 6-проводная конфигурация)
- Провода для подключения
- Паяльник (при необходимости)
- Мультиметр (для проверки соединений)
Тензодатчики обычно имеют четыре или шесть проводов. Для 4-проводного тензодатчика провода обычно имеют следующую цветовую маркировку:
- Красный: возбуждение положительное (E+)
- Черный: Возбуждение отрицательное (E-)
- Зеленый: сигнал положительный (S+)
- Белый: сигнал отрицательный (S-)
Для 6-проводного датчика веса у вас будет два дополнительных провода для большей точности:
- Дополнительный красный: возбуждение положительное (E+)
- Дополнительный черный: возбуждение отрицательное (E-)
Используя схему подключения ниже, подключите провода тензодатчика к модулю NI 9237:
- Подключите красный провод (E+) тензодатчика к клемме EX+ на NI 9237.
- Подключите черный провод (E-) от весоизмерительного датчика к клемме EX- на NI 9237.
- Подключите зеленый провод (S+) тензодатчика к клемме AI+ на NI 9237.
- Подключите белый провод (S-) от тензодатчика к клемме AI- на NI 9237.
Для 6-проводной тензодатчика подключите дополнительные провода к тем же клеммам, что и для 4-проводной конфигурации.
После выполнения соединений очень важно убедиться, что все подключено правильно. С помощью мультиметра проверьте целостность проводов тензодатчика и соответствующих клемм на NI 9237. Этот шаг гарантирует отсутствие незакрепленных соединений или коротких замыканий.
После проверки соединений включите питание модуля NI 9237. Убедитесь, что модуль получает питание и что тензодатчик правильно подключен. Вы должны увидеть на NI 9237 индикацию о том, что он готов к приему данных.
После подключения и включения системы следующим шагом будет настройка NI 9237 в вашем программном обеспечении для сбора данных. Обычно это включает в себя:
- Выбор правильного канала для тензодатчика.
- Установка напряжения возбуждения (обычно 5 В для большинства датчиков веса).
- Настройка типа измерения (например, напряжение, ток).
- Калибровка тензодатчика для обеспечения точных показаний.
Чтобы помочь вам в процессе подключения, вот несколько дополнительных изображений и видео:
1. Демонстрация подключения тензодатчика
На этом изображении показана визуальная демонстрация подключения проводов 4-проводного тензодатчика.
2. Полномостовые соединения проводов
Схема, показывающая проводные соединения NI 9237 с тензодатчиком, выполненным по схеме полного моста.
3. Подключение тензодатчиков к NI 9237 и NI 9949.
Узнайте, как подключить тензодатчик к NI 9237 с помощью NI 9949.
4. Как измерить тензодатчик
В этом видеоролике показан процесс измерения с использованием программного обеспечения NI LabVIEW и USB-устройства сбора данных.
Даже при тщательном подключении могут возникнуть проблемы во время настройки. Вот некоторые распространенные проблемы и их решения:
- Решение: проверьте все соединения и убедитесь в их надежности. Убедитесь, что на тензодатчик подается питание и что NI 9237 работает правильно.
- Решение: убедитесь, что тензодатчик откалиброван правильно. Проверьте наличие каких-либо механических проблем с самим тензодатчиком, таких как заедание или перекос.
- Решение: убедитесь, что нагрузка, приложенная к тензодатчику, не превышает его номинальную мощность. Перегрузка может повредить тензодатчик и привести к неточным показаниям.
При настройке системы тензодатчиков учитывайте факторы окружающей среды, которые могут повлиять на производительность. Колебания температуры могут повлиять на точность измерений. Целесообразно использовать тензодатчики, рассчитанные на конкретные условия окружающей среды вашего применения. Например, если тензодатчик будет использоваться в среде с высокой влажностью, убедитесь, что он адекватно защищен от влаги.
Калибровка является важным шагом в обеспечении точности измерений весоизмерительных датчиков. Он включает в себя приложение известных весов к тензодатчику и запись выходного сигнала. Этот процесс помогает создать калибровочную кривую, которую можно использовать для преобразования выходного сигнала в значимые измерения. Рекомендуется регулярно проводить калибровку для поддержания точности с течением времени, особенно если тензодатчик подвергается изменяющимся нагрузкам или условиям окружающей среды.
NI 9237 имеет встроенную систему формирования сигнала, которая необходима для улучшения качества измерений. Формирование сигнала может включать усиление, фильтрацию и аналого-цифровое преобразование. Правильное формирование сигнала помогает устранить шум и повысить разрешение измерений, что приводит к более точному сбору данных.
Использование соответствующего программного обеспечения для сбора данных жизненно важно для эффективного управления данными, собранными с тензодатчика. Программное обеспечение, такое как NI LabVIEW, позволяет пользователям визуализировать данные в режиме реального времени, выполнять анализ и создавать отчеты. Знакомство с программным обеспечением может значительно улучшить ваши способности интерпретировать данные и принимать обоснованные решения на основе измерений.
Подключение NI 9237 к тензодатчику — это простой процесс, требующий пристального внимания к деталям. Следуя шагам, описанным в этой статье, вы сможете успешно настроить тензодатчик для точных измерений. Не забудьте проверить соединения, включить систему и правильно настроить программное обеспечение для обеспечения оптимальной производительности.
При правильной настройке NI 9237 может предоставлять точные и надежные данные для различных приложений: от промышленных систем взвешивания до исследовательских проектов. Если у вас возникнут какие-либо проблемы, обратитесь к разделу устранения неполадок для получения инструкций.
Максимальная нагрузочная способность NI 9237 зависит от используемого датчика веса. Сам NI 9237 не имеет нагрузочной способности; он предназначен для взаимодействия с тензодатчиками, имеющими определенные номинальные нагрузки. Всегда проверяйте характеристики вашего весоизмерительного датчика, чтобы определить его максимальную мощность.
Да, вы можете использовать тензодатчики с различной конфигурацией проводов. NI 9237 может работать как с 4-проводными, так и с 6-проводными тензодатчиками. Однако убедитесь, что вы правильно подключили провода в соответствии с предоставленной электрической схемой.
Частота калибровки зависит от применения и использования весоизмерительного датчика. Для критически важных применений рекомендуется калибровать тензодатчик не реже одного раза в год. Если тензодатчик подвергается интенсивному использованию или изменениям окружающей среды, может потребоваться более частая калибровка.
Если показания датчика веса нестабильны, проверьте наличие слабых соединений, электрических помех или механических проблем с датчиком веса. Убедитесь, что тензодатчик установлен правильно и что на измерения не влияют внешние силы.
Да, NI 9237 может работать с несколькими тензодатчиками, но вам нужно будет настроить каждый канал в программном обеспечении. Убедитесь, что общая нагрузка не превышает характеристики используемых весоизмерительных ячеек.
