Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Тензодатчики широко используются в приложениях для взвешивания, от промышленных весов до лабораторных экспериментов. Они бывают разных типов, в том числе:
1. Тензодатчики: это наиболее распространенный тип, в котором для измерения деформации используются тензодатчики. Они известны своей точностью и надежностью, что делает их пригодными для широкого спектра применений.
2. Гидравлические тензодатчики. Они используют давление жидкости для измерения веса. Они часто используются в тяжелых условиях эксплуатации, таких как грузовые весы и промышленные системы взвешивания.
3. Пневматические тензодатчики. Они работают по принципу давления воздуха. Они менее распространены, но могут быть полезны в конкретных случаях, когда гидравлические системы непрактичны.
4. Емкостные тензодатчики. Они измеряют изменения емкости для определения веса. Они обычно используются в приложениях, требующих высокой точности.
Экранирование тензодатчиков необходимо для минимизации электрических шумов и помех, которые могут привести к неточным показаниям. Экран действует как барьер, защищая сигнальные провода от электромагнитных помех (EMI) и радиочастотных помех (RFI). Правильное подключение экрана гарантирует эффективную работу тензодатчика в различных средах, особенно в промышленных условиях, где преобладают электрические помехи.
Прежде чем погрузиться в процесс подключения, важно ознакомиться с компонентами весоизмерительного датчика:
- Провода возбуждения: Эти провода обеспечивают питание тензодатчика.
- Сигнальные провода: по ним передается выходной сигнал от тензодатчика.
- Экранированный провод: этот провод защищает сигнальные провода от помех.
Тензодатчики могут быть подключены в различных конфигурациях, в том числе:
- 3-проводная конфигурация: обычно используется для простых приложений. Эта конфигурация проста и часто достаточна для выполнения основных задач взвешивания.
- 4-проводная конфигурация: обеспечивает более высокую точность за счет компенсации сопротивления проводов. Эта установка идеально подходит для приложений, где точность имеет решающее значение.
- 6-проводная конфигурация: обеспечивает высочайшую точность и часто используется в прецизионных приложениях. Такая конфигурация обеспечивает наиболее точные показания за счет минимизации влияния сопротивления провода.
Прежде чем приступить к монтажу электропроводки, подготовьте следующие инструменты и материалы:
- Тензодатчик
- Экранированный кабель
- Паяльник и припой.
- Термоусадочная трубка
- Кусачки и стрипперы
- Мультиметр
- Изолента
- Клеммы разъема (при необходимости)
1. Обрежьте кабель: отмерьте и отрежьте экранированный кабель до нужной длины, убедившись, что его длина достаточна для того, чтобы дотянуться от тензодатчика до контроллера или дисплея.
2. Зачистите концы: используйте инструменты для зачистки проводов, чтобы удалить около 1 дюйма изоляции с обоих концов кабеля. Будьте осторожны, чтобы не повредить внутренние провода.

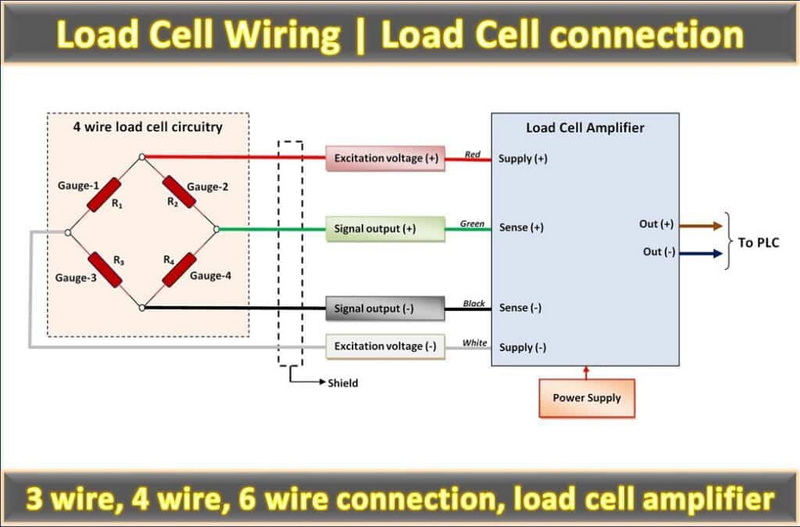

Внутри экранированного кабеля обычно находятся:
- Два провода возбуждения (часто красный и черный)
- Два сигнальных провода (часто зеленый и белый)
- Экранированный провод (обычно голый или медный)
1. Подключите красный провод: Подключите красный провод возбуждения от тензодатчика к положительной клемме источника питания или контроллера.
2. Подключите черный провод: Подключите черный провод возбуждения к отрицательной клемме источника питания или контроллера.
1. Подключите зеленый провод: Подключите зеленый сигнальный провод от тензодатчика к положительному входу контроллера.
2. Подключите белый провод: Подключите белый сигнальный провод к отрицательному входу контроллера.
1. Присоедините экран: Подключите экранированный провод к клемме заземления контроллера. Это соединение имеет решающее значение для эффективного экранирования.
2. Закрепите соединение. Используйте термоусадочную трубку или изоленту, чтобы закрепить соединения и предотвратить короткое замыкание.
1. Используйте мультиметр. Перед включением системы с помощью мультиметра проверьте целостность соединений. Убедитесь, что между проводами нет коротких замыканий.
2. Включение питания. Убедившись в правильности подключений, включите систему и проверьте выходные показания.
Даже при тщательной проводке могут возникнуть проблемы. Вот некоторые распространенные проблемы и их решения:
- Решение: проверьте все соединения и убедитесь в их надежности. Убедитесь, что тензодатчик откалиброван правильно. Факторы окружающей среды, такие как температура и влажность, также могут влиять на показания, поэтому убедитесь, что тензодатчик используется в указанном диапазоне.
- Решение: с помощью мультиметра проверьте целостность проводки. Убедитесь, что источник питания работает и обеспечивает правильное напряжение. Если тензодатчик не получает питание, он не будет выдавать выходной сигнал.
- Решение: Убедитесь, что экранированный провод правильно заземлен. Проверьте, нет ли поблизости источников электрических помех. Колебания также могут возникать, если тензодатчик закреплен ненадежно или на измерения влияют механические вибрации.
- Решение: убедитесь, что приложенная нагрузка не превышает номинальную мощность весоизмерительного датчика. Перегрузка может повредить тензодатчик и привести к постоянным неточностям. Всегда используйте датчик нагрузки, рассчитанный на максимальную ожидаемую нагрузку.
- Решение: тензодатчики могут быть чувствительны к изменениям температуры. Если условия окружающей среды значительно колеблются, рассмотрите возможность использования датчика нагрузки с температурной компенсацией или установки его в помещении с контролируемым климатом.
Чтобы обеспечить оптимальную производительность и долговечность вашего тензодатчика, следуйте следующим рекомендациям:
1. Используйте качественные компоненты. Инвестируйте в высококачественные кабели и разъемы, чтобы свести к минимуму сопротивление и помехи.
2. Делайте провода короткими. Минимизируйте длину проводки, чтобы уменьшить вероятность потери сигнала и помех.
3. Избегайте прокладки проводов параллельно силовым кабелям: это может привести к появлению помех в сигнале. Если они должны пересечься, сделайте это под прямым углом.
4. Регулярное техническое обслуживание. Периодически проверяйте соединения и состояние кабелей, чтобы убедиться, что все работает правильно.
5. Регулярно калибруйте. Регулярная калибровка датчика веса поможет поддерживать точность с течением времени, особенно если он используется в меняющихся условиях.
Подключение экрана к тензодатчику — это критически важный процесс, обеспечивающий точные и надежные измерения. Следуя шагам, описанным в этой статье, вы сможете успешно подключить тензодатчик, минимизируя при этом электрические шумы и помехи. Не забывайте всегда дважды проверять соединения и тестировать систему перед использованием.
Имея подходящие инструменты, материалы и знания, вы можете с уверенностью подключать тензодатчики для различных применений, повышая производительность ваших систем взвешивания.
Экранирование защищает сигнальные провода от электромагнитных и радиочастотных помех, обеспечивая точные показания.
Вы можете использовать мультиметр, чтобы проверить целостность цепи и убедиться, что все соединения надежны, прежде чем включать систему.
Рекомендуется использовать экранированные кабели, специально разработанные для датчиков веса, чтобы минимизировать помехи и обеспечить точные измерения.
Проверьте заземление экранированного провода, убедитесь в надежности соединений и поищите поблизости источники электрических помех.
Рекомендуется регулярно калибровать датчик веса, особенно если он используется в различных условиях или после значительных изменений окружающей среды.
