Подключение датчик нагрузки является решающим шагом в настройке системы взвешивания, будь то для промышленного применения, лабораторных экспериментов или проектов DIY. Тензодатчики — это датчики, которые преобразуют силу или вес в электрический сигнал, который затем можно измерить и отобразить. Эта статья проведет вас через процесс подключения тензодатчика, включая необходимые компоненты, схемы подключения и практические советы для обеспечения точных измерений.
Прежде чем погрузиться в процесс подключения, важно понять, что такое тензодатчик и как он работает. Тензодатчики обычно состоят из металлического корпуса, который слегка деформируется под нагрузкой. Эта деформация изменяет сопротивление тензорезисторов, прикрепленных к тензодатчику, создавая измеримый электрический сигнал. Существует несколько типов тензодатчиков, в том числе:
- Тензодатчики сжатия: предназначены для измерения сил сжатия.
- Тензодатчики растяжения: используются для измерения растягивающих сил.
- Датчики нагрузки на сдвиговую балку: обычно используются в платформенных весах.
- Тензодатчики S-типа: универсальны и могут измерять как растяжение, так и сжатие.
Для подключения тензодатчика вам потребуются следующие компоненты:
1. Тензодатчик: сам датчик.
2. Усилитель/схема формирования сигнала. Часто тензодатчики выдают очень слабый сигнал, который требует усиления. HX711 — популярный выбор для этой цели.
3. Микроконтроллер или блок дисплея: для считывания и отображения выходных данных тензодатчика.
4. Провода: для подключения.
5. Источник питания: для питания усилителя и микроконтроллера.

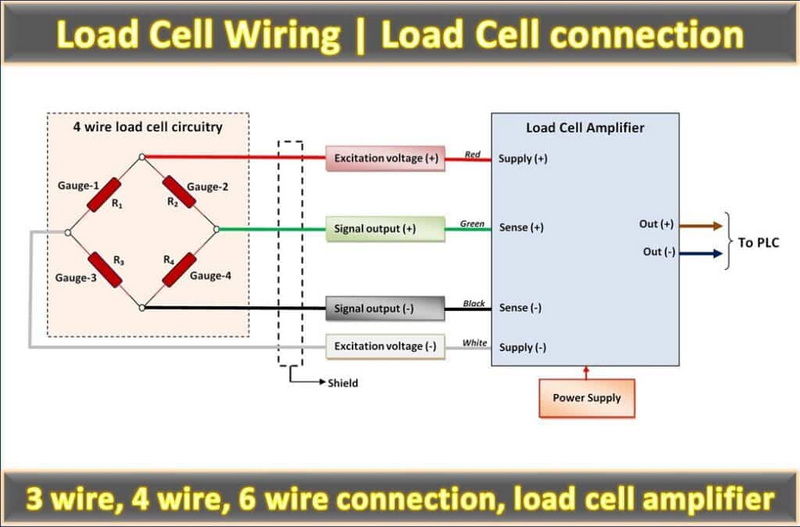

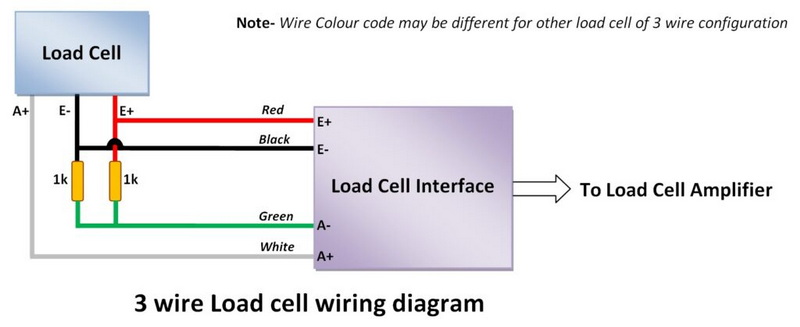

4-проводной тензодатчик имеет четыре провода: два для напряжения возбуждения и два для выходного сигнала. Обычно проводка выглядит следующим образом:
- Красный провод: возбуждение + (V+)
- Черный провод: Возбуждение - (V-)
- Зеленый провод: сигнал + (S+)
- Белый провод: сигнал - (S-)

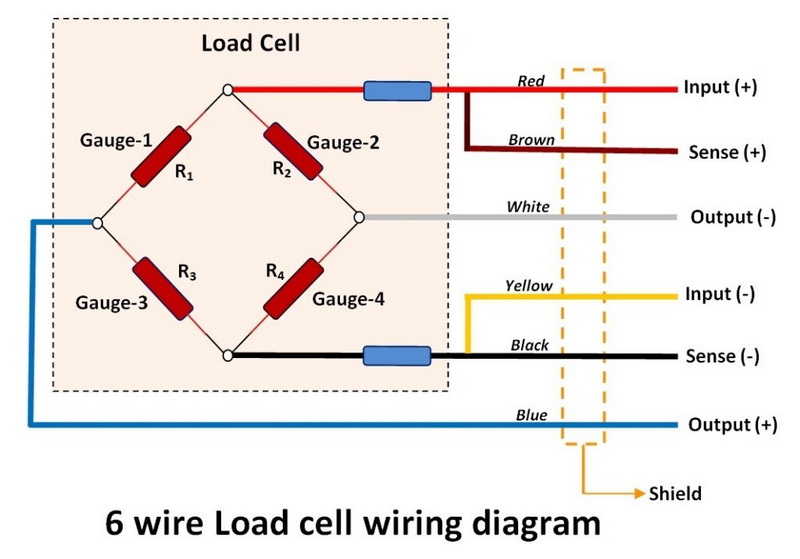

6-проводной тензодатчик включает в себя два дополнительных провода для повышения точности и температурной компенсации. Проводка следующая:
- Красный провод: возбуждение + (V+)
- Черный провод: Возбуждение - (V-)
- Зеленый провод: сигнал + (S+)
- Белый провод: сигнал - (S-)
- Желтый провод: Sense + (SENSE+)
- Синий провод: Sense- (SENSE-)
Перед подключением убедитесь, что тензодатчик чист и не содержит мусора. Проверьте характеристики вашего тензодатчика, чтобы подтвердить цвета проводов и функции. Также неплохо иметь под рукой мультиметр, чтобы проверить соединения и убедиться, что все работает правильно.
1. Определите провода. Используйте приведенные выше электрические схемы, чтобы определить провода вашего весоизмерительного датчика.
2. Подключите провода:

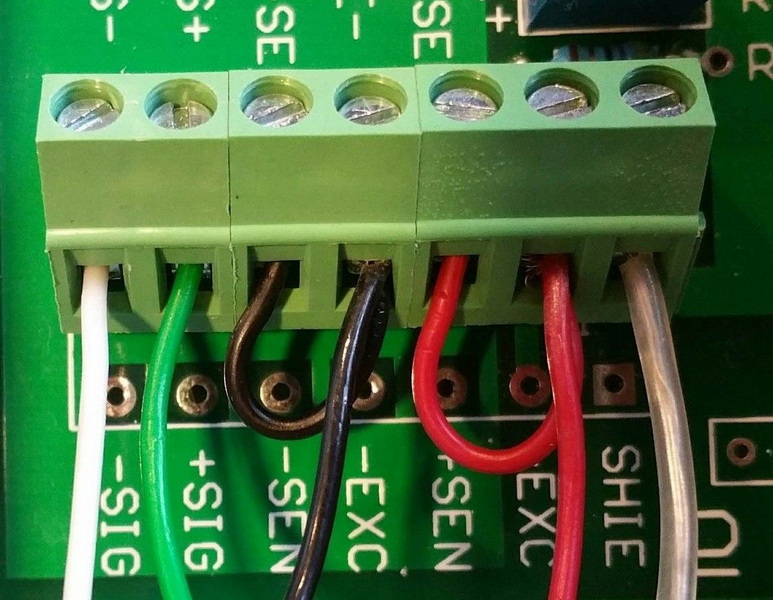

- Для 4-проводного тензодатчика подключите красный провод к клемме V+ усилителя, черный провод к клемме V-, зеленый провод к клемме S+ и белый провод к клемме S-.
- Для 6-проводного тензодатчика подключите дополнительные желтый и синий провода к клеммам SENSE+ и SENSE- соответственно.
1. Источник питания: Подключите источник питания к усилителю в соответствии с его характеристиками. Убедитесь, что номинальные напряжения и силы тока соответствуют требованиям усилителя.
2. Выход сигнала: соедините выходные контакты усилителя с входными контактами микроконтроллера. Обычно на выходе будет аналоговое напряжение, соответствующее весу, измеренному тензодатчиком.
Как только все будет подключено, вам нужно будет откалибровать тензодатчик. Калибровка включает в себя применение известных весов к датчику веса и корректировку выходных показаний в соответствии с фактическими весами. Этот шаг имеет решающее значение для обеспечения точных измерений. Калибровку можно выполнить, выполнив следующие действия:
1. Калибровка нуля. Начните с проверки того, что тензодатчик разгружен. Запишите выходные показания; это будет ваша нулевая точка.
2. Калибровка диапазона: примените к тензодатчику известный вес и запишите результат. Отрегулируйте настройки калибровки вашего микроконтроллера или усилителя, пока выходной сигнал не будет соответствовать известному весу.
3. Повторите. Рекомендуется повторить процесс калибровки с несколькими гирями, чтобы обеспечить точность во всем диапазоне тензодатчика.
- Используйте экранированные кабели. Чтобы свести к минимуму электрические помехи, используйте для соединений экранированные кабели, особенно в промышленных условиях. Это помогает предотвратить помехи от других электрических устройств.
- Проверьте соединения: убедитесь, что все соединения надежны, чтобы предотвратить потерю сигнала или помех. Ослабленные соединения могут привести к ошибочным показаниям.
- Избегайте перегрузки: не превышайте номинальную мощность тензодатчика, так как это может привести к повреждению датчика. Всегда обращайтесь к спецификациям производителя, чтобы узнать пределы максимальной нагрузки.
- Температурные соображения: на весоизмерительные датчики могут влиять изменения температуры. Если ваше приложение связано со значительными колебаниями температуры, рассмотрите возможность использования тензодатчика с температурной компенсацией.
1. Нет выходного сигнала: проверьте все соединения и убедитесь, что источник питания работает. Используйте мультиметр для проверки уровней напряжения в различных точках цепи.
2. Непоследовательные показания: это может быть связано с электрическими помехами или плохими соединениями. Убедитесь, что проводка надежна, и рассмотрите возможность использования экранированных кабелей.
3. Ошибки калибровки. Если показания не соответствуют известным весам, еще раз проверьте процесс калибровки и убедитесь, что тензодатчик не перегружен. Также может помочь повторная калибровка после внесения каких-либо изменений в настройку.
Тензодатчики широко используются в различных приложениях, в том числе:
- Промышленное взвешивание: используется в весах для взвешивания продуктов при производстве и транспортировке.
- Медицинское оборудование: используется в устройствах, измеряющих вес или силу пациента.
- Автомобильное тестирование: используется при краш-тестах и нагрузочных испытаниях компонентов транспортных средств.
- Исследования и разработки: используются в лабораториях для экспериментов, требующих точного измерения веса.
Подключение тензодатчика — это простой процесс, требующий внимания к деталям и базового понимания электрических соединений. Следуя шагам, описанным в этой статье, вы сможете успешно подключить тензодатчик для различных применений. Не забудьте откалибровать систему для получения точных измерений и устранить любые проблемы, возникающие во время настройки.
- 4-проводной тензодатчик имеет четыре провода для возбуждения и вывода сигнала, а 6-проводной тензодатчик включает два дополнительных провода для температурной компенсации, обеспечивая более точные показания.
- Калибровка включает в себя приложение известных грузов к тензодатчику и корректировку выходных показаний в соответствии с фактическими весами. Этот процесс обычно включает калибровку нуля и калибровку диапазона.
- Да, но убедитесь, что тензодатчик рассчитан на использование на открытом воздухе и защищен от таких факторов окружающей среды, как влага и экстремальные температуры.
- Проверьте надежность всех соединений, убедитесь, что тензодатчик не перегружен, и рассмотрите возможность использования экранированных кабелей для минимизации электрических помех.
- Вы можете подключить тензодатчик к Arduino, используя усилитель, например HX711. Подключите тензодатчик к усилителю, затем подключите выход усилителя к аналоговым входам Arduino. Используйте библиотеку для чтения и обработки данных.
