Датчик нагрузки — это преобразователь, который преобразует силу или вес в электрический сигнал. Этот сигнал затем можно измерить и отобразить на цифровом дисплее или использовать в системе управления. Тензодатчики предназначены для обеспечения точных измерений, что делает их незаменимыми во многих приложениях. Они широко используются в различных отраслях промышленности, включая производство, автомобилестроение, аэрокосмическую промышленность и здравоохранение.
Тензодатчики состоят из нескольких ключевых компонентов:

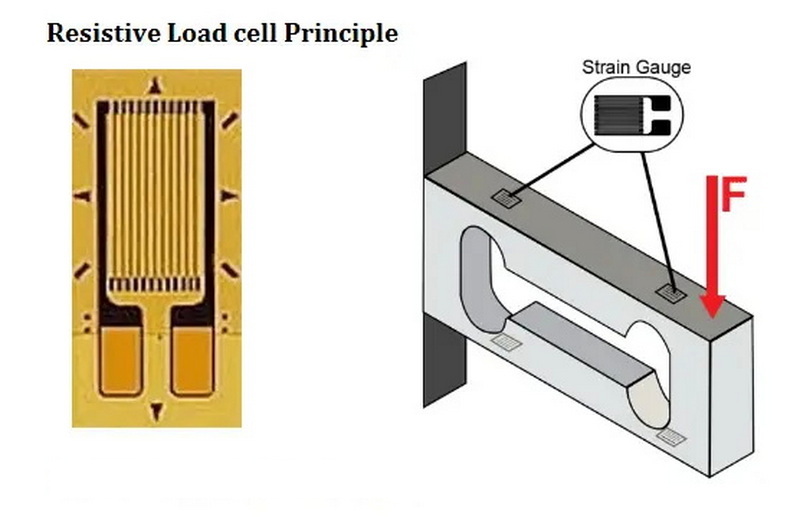

Это основные чувствительные элементы в тензодатчике. Это тонкие гибкие устройства, сопротивление которых меняется при растяжении или сжатии. Изменение сопротивления пропорционально величине приложенной силы. Тензорезисторы обычно изготавливаются из таких материалов, как металлическая фольга или проволока, и прикрепляются к упругому элементу тензодатчика.
Это часть тензодатчика, которая деформируется под нагрузкой. Он может быть изготовлен из различных материалов, включая алюминий или нержавеющую сталь, и спроектирован так, чтобы обеспечить предсказуемую картину деформации. Упругий элемент имеет решающее значение для обеспечения точного измерения тензодатчиком приложенной силы.

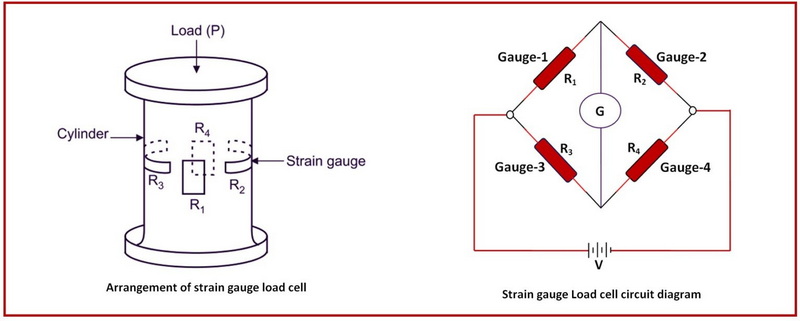

Это конфигурация электрической цепи, используемая для измерения изменений сопротивления тензорезисторов. Он преобразует механическую деформацию в электрический сигнал. Мост Уитстона состоит из четырех резисторов, расположенных в форме ромба, причем два резистора образуют тензорезисторы. Когда тензодатчик подвергается воздействию силы, изменения сопротивления тензорезисторов вызывают дисбаланс моста, что приводит к измеримому выходному напряжению.
Тензодатчик заключен в защитный корпус, который защищает его от таких факторов окружающей среды, как влага, пыль и механические повреждения. Корпус спроектирован так, чтобы выдерживать суровые условия, обеспечивая надежную работу тензодатчика в различных средах.
Работа тензодатчика основана на принципе измерения деформации. Когда к датчику нагрузки прикладывается нагрузка, упругий элемент деформируется. Эта деформация приводит к растяжению или сжатию тензорезисторов, что приводит к изменению их электрического сопротивления.
Мостовая схема Уитстона используется для измерения этого изменения сопротивления. При изменении нагрузки выходное напряжение мостовой схемы меняется, обеспечивая соответствующий электрический сигнал, который можно откалибровать для представления веса или силы. Этот процесс позволяет проводить высокоточные измерения, которые необходимы во многих приложениях.
Существует несколько типов датчиков веса, каждый из которых подходит для различных применений:
Эти тензодатчики предназначены для измерения сил сжатия. Они обычно используются в таких приложениях, как весы и промышленное оборудование. Тензодатчики сжатия, как правило, прочны и могут выдерживать большие нагрузки, что делает их идеальными для промышленных условий.
Они используются для измерения растягивающих сил. Их часто можно встретить в таких приложениях, как подвесные весы и испытания материалов. Тензодатчики растяжения рассчитаны на выдерживание тянущих усилий и необходимы в тех случаях, когда вес необходимо измерять сверху.
Эти тензодатчики измеряют силу при изгибе. Обычно они используются в приложениях с низкой производительностью, например, в небольших масштабах. Тензодатчики с изгибающейся балкой имеют простую конструкцию и часто используются в розничной торговле.
Эти тензодатчики измеряют силу посредством деформации сдвига. Они обычно используются в платформенных весах и промышленных системах взвешивания. Тензодатчики со сдвиговой балкой обеспечивают высокую точность и стабильность, что делает их пригодными для различных промышленных применений.
Они предназначены для применений, в которых нагрузка прикладывается в одной точке. Их часто используют в торговых весах и медицинских весах. Одноточечные тензодатчики компактны и просты в установке, что делает их популярными во многих коммерческих приложениях.
Тензодатчики используются в широком спектре приложений в различных отраслях:
Тензодатчики являются неотъемлемой частью промышленных систем взвешивания, обеспечивая точные измерения сыпучих материалов, упакованных товаров и многого другого. Они используются в конвейерных системах, бункерах и силосах для обеспечения надлежащего управления весом. В производстве тензодатчики помогают контролировать производственные процессы и обеспечивать контроль качества.
В лабораториях тензодатчики используются для проверки прочности и долговечности материалов. Они могут измерять силу, необходимую для разрушения или деформации материалов, предоставляя ценные данные для инженеров и исследователей. Эта информация имеет решающее значение для разработки новых материалов и обеспечения соответствия существующих материалов стандартам безопасности.
Тензодатчики используются в автомобильной промышленности для тестирования таких компонентов, как тормоза, подвески и шины. Они помогают гарантировать соответствие транспортных средств стандартам безопасности и производительности. Тензодатчики могут измерять силы, возникающие во время краш-тестов, предоставляя важные данные для проектирования транспортных средств и повышения безопасности.
В медицинской сфере тензодатчики используются в весах для взвешивания пациентов и в устройствах для измерения силы в реабилитационном оборудовании. Они обеспечивают точные измерения, которые имеют решающее значение для ухода за пациентами. Тензодатчики также используются в протезировании и ортопедии для измерения сил, приложенных к конечностям, что помогает улучшить дизайн и функциональность.
Тензодатчики играют жизненно важную роль в аэрокосмической промышленности, где они используются для проверки структурной целостности компонентов самолета. Они помогают гарантировать, что материалы смогут выдержать нагрузки, возникающие во время полета. Тензодатчики также используются при нагрузочных испытаниях самолетов для обеспечения безопасности и соблюдения правил.
Эффективное использование датчиков веса требует понимания их характеристик и правильной установки. Вот некоторые ключевые соображения:
Перед использованием датчика веса его необходимо откалибровать, чтобы обеспечить точные измерения. Калибровка включает в себя применение известных весов к тензодатчику и настройку выходного сигнала в соответствии с ожидаемыми значениями. Для обеспечения точности этот процесс следует выполнять регулярно. Калибровка может выполняться с использованием сертифицированных гирь и должна соответствовать рекомендациям производителя.
Правильная установка имеет решающее значение для эффективности тензодатчика. Убедитесь, что тензодатчик закреплен надежно и нагрузка приложена равномерно. Несоосность может привести к неточным показаниям и потенциальному повреждению датчика веса. Для обеспечения оптимальной производительности важно следовать инструкциям по установке, предоставленным производителем.
На тензодатчики могут влиять такие факторы окружающей среды, как температура, влажность и вибрация. Выбирайте тензодатчики с соответствующими экологическими классами для вашего применения и при необходимости рассмотрите возможность использования защитных корпусов. Для наружного применения могут потребоваться погодоустойчивые тензодатчики для обеспечения долговечности и надежности.
Выходной сигнал тензодатчика обычно низкий и может потребовать усиления и фильтрации. Используйте оборудование для формирования сигнала, чтобы улучшить качество сигнала и обеспечить точные показания. Преобразователи сигналов могут помочь устранить шум и улучшить общую производительность системы весоизмерительных датчиков.
Регулярное техническое обслуживание необходимо для обеспечения долговечности и точности весоизмерительных датчиков. Осмотрите датчики веса на наличие признаков износа или повреждения и при необходимости выполните повторную калибровку. Поддержание тензодатчика в чистоте и отсутствии мусора также поможет сохранить его работоспособность.
При использовании датчиков веса вы можете столкнуться с некоторыми распространенными проблемами. Вот несколько советов по устранению неполадок:
Если тензодатчик дает противоречивые показания, проверьте правильность установки и выравнивания. Убедитесь, что нагрузка приложена равномерно и нет препятствий. Кроме того, убедитесь, что тензодатчик откалиброван правильно.
Дрейф может произойти из-за изменений температуры или электрических помех. Регулярная калибровка и использование экранированных кабелей могут помочь решить эту проблему. Если дрейф сохраняется, рассмотрите возможность использования более стабильного источника питания или перемещения весоизмерительного датчика подальше от источников помех.
Превышение мощности тензодатчика может привести к необратимому повреждению. Всегда проверяйте, что весоизмерительный датчик соответствует условиям применения, и избегайте приложения чрезмерных усилий. Если перегрузка вызывает беспокойство, рассмотрите возможность использования тензодатчика большей мощности или принятия мер безопасности для предотвращения перегрузки.
Электрический шум может влиять на выходной сигнал тензодатчика. Используйте правильные методы заземления и экранированные кабели, чтобы минимизировать шум. Кроме того, держите тензодатчик и его проводку подальше от высоковольтного оборудования, чтобы снизить риск помех.
Тензодатчики являются жизненно важными компонентами во многих отраслях промышленности, обеспечивая точные измерения веса и силы. Понимание того, как они работают, их типы, приложения и лучшие практики использования могут помочь обеспечить успешную реализацию в различных проектах. Следуя рекомендациям, изложенным в этой статье, вы сможете эффективно использовать тензодатчики для улучшения своей работы и достижения точных измерений.
Тензодатчики растяжения предназначены для измерения сил тяги, а датчики нагрузки сжатия — для измерения толкающих сил. Тензодатчики растяжения часто используются в таких приложениях, как подвесные весы, тогда как тензодатчики сжатия используются в весах и промышленном оборудовании.
Тензодатчики следует калибровать регулярно, обычно каждые шесть месяцев или год, в зависимости от применения и использования. Частая калибровка может потребоваться в условиях значительных колебаний температуры или интенсивного использования.
Да, тензодатчики можно использовать на открытом воздухе, но важно выбирать модели с соответствующими экологическими показателями. Всепогодные или водонепроницаемые тензодатчики рекомендуется использовать на открытом воздухе для защиты от влаги и пыли.
На точность датчиков веса могут повлиять несколько факторов, в том числе изменения температуры, электрические помехи, несоосность и перегрузка. Регулярная калибровка и правильная установка могут помочь решить эти проблемы.
При выборе датчика силы учитывайте такие факторы, как тип измеряемой силы (растяжение или сжатие), требуемая мощность, условия окружающей среды и желаемая точность. Консультации с производителем или поставщиком тензодатчиков также могут дать ценную информацию о выборе тензодатчика, подходящего для ваших нужд.
