Датчики крутящего момента являются важными устройствами, используемыми в различных приложениях для измерения крутящего момента, приложенного к объекту. Они широко используются в таких отраслях, как автомобилестроение, робототехника и производство. Понимание того, как работают эти датчики, предполагает изучение принципов их работы, типов и применений. В этой статье мы углубимся в механизмы датчиков крутящего момента, их различные типы и их значение в современных технологиях.
Крутящий момент определяется как вращательная сила, приложенная вокруг оси. Это критический параметр во многих механических системах, влияющий на производительность и эффективность. Математическое представление крутящего момента («Т») можно выразить как:
Т=Ф×д
где «F» — приложенная сила, а «d» — расстояние от точки поворота до места приложения силы. Эта взаимосвязь подчеркивает важность как силы, так и расстояния в создании крутящего момента.
Датчики крутящего момента можно разделить на категории в зависимости от принципов их работы и применения. К наиболее распространенным типам относятся:
- Тензодатчики: в этих датчиках используются тензодатчики, прикрепленные к валу или гибкому элементу. При приложении крутящего момента материал слегка деформируется, вызывая изменение сопротивления, которое можно измерить.
- Магнитоупругие датчики: эти датчики измеряют изменения магнитной проницаемости под действием приложенного крутящего момента. Они прочны и не требуют торсиона.
- Оптические датчики. Используя поляризацию света, эти датчики измеряют крутящий момент, анализируя свойства света, когда он проходит через вращающийся вал или отражается от него.
- Вращающиеся датчики крутящего момента: они предназначены для динамических измерений на вращающихся валах и часто включают контактные кольца или беспроводную технологию для передачи сигнала.

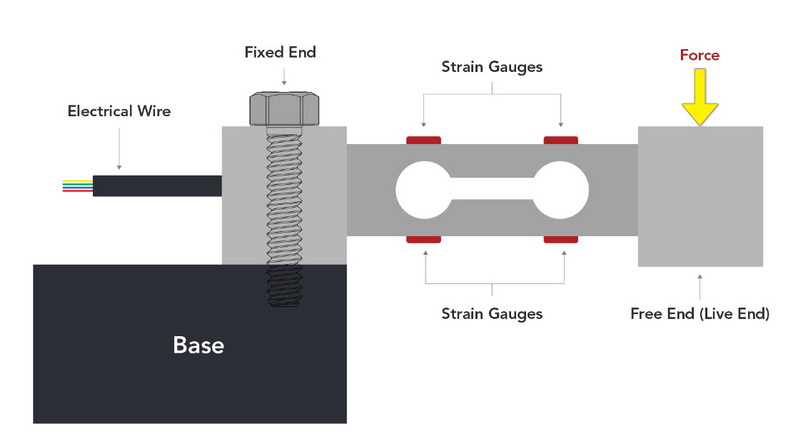

Тензодатчики крутящего момента являются одними из наиболее распространенных благодаря своей точности и надежности. Основной принцип работы включает в себя следующие этапы:
1. Приложение крутящего момента. Когда к валу датчика прикладывается крутящий момент, это вызывает небольшое скручивание или деформацию материала.
2. Измерение деформации. Из-за этой деформации тензорезисторы, прикрепленные к валу, меняют форму. Тензорезистор работает по принципу, что его электрическое сопротивление изменяется при деформации.
3. Мостовая схема Уитстона. Тензорезисторы обычно имеют конфигурацию моста Уитстона. Эта схема усиливает небольшие изменения сопротивления, вызванные деформацией, преобразуя их в измеримое выходное напряжение.
4. Обработка сигнала. Выходной сигнал может быть аналоговым или цифровым, в зависимости от конструкции датчика. Затем этот сигнал обрабатывается для обеспечения точных измерений крутящего момента.
Магнитоупругие датчики работают иначе, чем тензодатчики. Они основаны на изменениях магнитных полей, вызванных скручивающим напряжением:
1. Приложение крутящего момента. При приложении крутящего момента изменяются магнитные свойства материала датчика.
2. Измерение поля: катушки, окружающие датчик, обнаруживают изменения магнитной проницаемости и индуцируют напряжения, пропорциональные приложенному крутящему моменту.
3. Выходной сигнал. Подобно тензодатчикам, эти изменения обрабатываются для получения точных показаний крутящего момента.

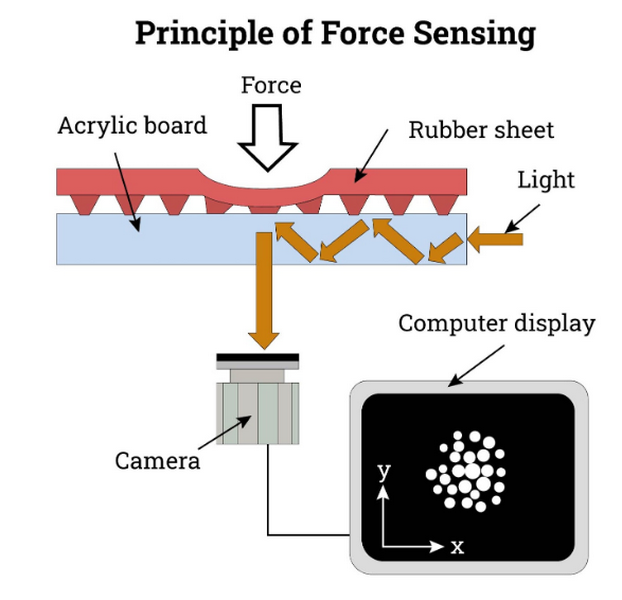

Оптические датчики обеспечивают инновационный подход к измерению крутящего момента:
1. Взаимодействие со светом. Эти датчики используют свет, который проходит через вращающийся вал или отражается от него.
2. Анализ поляризации: изменения поляризации света из-за скручивающего напряжения измеряются для определения уровней крутящего момента.
3. Высокая точность. Оптические датчики обеспечивают высокую точность, но могут быть более сложными и чувствительными к факторам окружающей среды по сравнению с другими типами.
Датчики крутящего момента находят применение в различных отраслях:
- Автомобильные испытания: используются для тестирования производительности двигателей и трансмиссий.
- Робототехника: необходима для мониторинга сил, создаваемых роботизированными руками во время операций.
- Производство: Работа на сборочных линиях для контроля качества и оптимизации процессов.
- Аэрокосмическая промышленность: используется для тестирования компонентов в условиях различной нагрузки.
Датчики крутящего момента играют жизненно важную роль в современной технике и технологиях, обеспечивая точные измерения вращательных сил. Понимание принципов их работы помогает отраслям оптимизировать производительность и повысить безопасность в различных приложениях.
Датчик крутящего момента — это устройство, которое измеряет вращающую силу (крутящий момент), приложенную к объекту, обычно используемое в различных промышленных приложениях, таких как автомобильные испытания и робототехника.
Тензорезистор работает, изменяя свое электрическое сопротивление при деформации из-за приложенного крутящего момента, который затем измеряется с помощью мостовой схемы Уитстона для получения точных показаний.
К основным типам относятся тензодатчики, магнитоупругие датчики, оптические датчики и вращающиеся датчики крутящего момента, каждый из которых имеет уникальные принципы работы и области применения.
Датчики крутящего момента обычно используются в автомобильных испытаниях, робототехнике, производственных процессах и аэрокосмических приложениях для измерения производительности и контроля качества.
Да, многие современные датчики крутящего момента также могут измерять дополнительные параметры, такие как скорость вращения и выходная мощность, за счет интеграции дополнительных технологий измерения.
