Тензодатчик — это тип преобразователя, который преобразует силу или вес в электрический сигнал. Такое преобразование позволяет проводить точные измерения в различных приложениях: от промышленных весов до медицинских устройств. Тензодатчики имеют решающее значение для обеспечения точности измерения веса, что делает их незаменимыми во многих областях.
Тензодатчики состоят из нескольких ключевых компонентов, которые работают вместе для измерения силы:
1. Тензодатчик. Тензодатчик — это сердце тензодатчика. Это датчик, который обнаруживает деформацию. При приложении нагрузки тензорезистор меняет свое электрическое сопротивление, пропорциональное величине приложенной силы.
2. Эластичный элемент. Этот компонент деформируется под нагрузкой. Деформация – это то, что измеряет тензодатчик. Упругий элемент может быть изготовлен из различных материалов, в том числе металлов и полимеров, в зависимости от применения.
3. Преобразователь. Преобразователь преобразует механическую деформацию в электрический сигнал. Затем этот сигнал можно обработать и отобразить в виде измерения веса.
4. Корпус. Корпус защищает внутренние компоненты весоизмерительного датчика от таких факторов окружающей среды, как влага, пыль и механические повреждения. Обычно он изготавливается из прочных материалов, таких как нержавеющая сталь или алюминий.
Работа тензодатчика основана на принципах физики, в частности на взаимосвязи между силой, деформацией и электрическим сопротивлением. Вот пошаговое объяснение того, как работает тензодатчик:

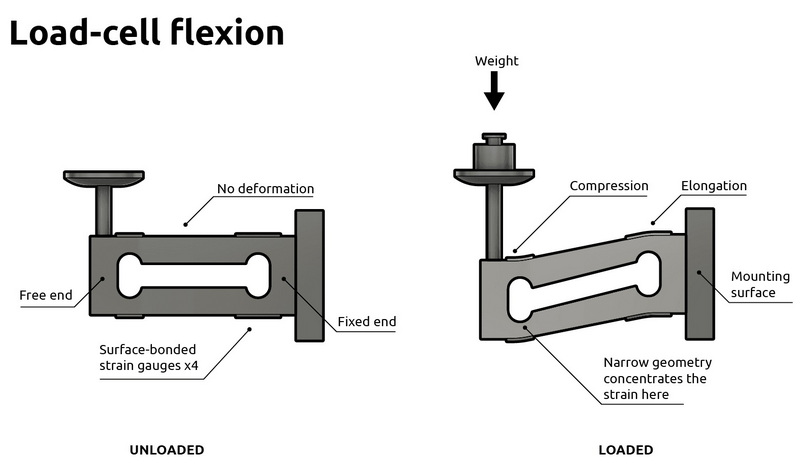

Когда к датчику нагрузки прикладывается нагрузка, упругий элемент деформируется. Эта деформация может иметь форму сжатия, растяжения или изгиба, в зависимости от типа датчика нагрузки.
По мере деформации упругого элемента деформируется и прикрепленный к нему тензорезистор. Эта деформация вызывает изменение электрического сопротивления тензорезистора. Величина изменения сопротивления прямо пропорциональна величине приложенной силы.
Изменение сопротивления преобразуется датчиком в электрический сигнал. Этот сигнал обычно очень мал и требует усиления для точного измерения. Выходной сигнал может иметь форму напряжения, тока или частоты, в зависимости от конструкции весоизмерительного датчика.
Усиленный сигнал затем обрабатывается микроконтроллером или процессором цифровых сигналов (DSP). Эта обработка может включать фильтрацию, калибровку и преобразование в читаемый формат, например вес в килограммах или фунтах.
Наконец, обработанный сигнал отображается на цифровом индикаторе или передается в компьютерную систему для дальнейшего анализа. Это позволяет пользователям точно отслеживать и записывать измерения веса.
Тензодатчики бывают разных типов, каждый из которых предназначен для конкретного применения. Вот некоторые из наиболее распространенных типов:
Тензодатчики являются наиболее широко используемым типом. Они используют тензодатчики для измерения деформации и известны своей точностью и надежностью. Эти тензодатчики могут измерять силы как растяжения, так и сжатия.
Гидравлические тензодатчики используют давление жидкости для измерения веса. При приложении нагрузки жидкость в ячейке сжимается и измеряется изменение давления. Эти тензодатчики часто используются в тяжелых условиях, например, при взвешивании больших контейнеров или транспортных средств.
Пневматические тензодатчики работают аналогично гидравлическим тензодатчикам, но вместо жидкости используют давление воздуха. Они менее распространены, но могут быть полезны в конкретных случаях, когда гидравлические системы непрактичны.
Тензодатчики S-типа предназначены для измерения сил растяжения и сжатия. Они имеют уникальную форму, напоминающую букву «S», что позволяет подвешивать их за точку и измерять приложенную к ним силу.
Балочные тензодатчики обычно используются в промышленных масштабах. Они состоят из балки, которая изгибается под нагрузкой, к которой прикреплены тензодатчики для измерения деформации. Эти тензодатчики известны своей надежностью и часто используются в суровых условиях.
Тензодатчики используются в широком спектре приложений в различных отраслях промышленности. Вот несколько ярких примеров:
Тензодатчики обычно используются в промышленных весах для взвешивания продуктов, материалов и оборудования. Они обеспечивают точные измерения, необходимые для управления запасами и контроля качества.
В медицинской сфере тензодатчики используются в таких устройствах, как больничные койки и весы. Они помогают контролировать вес пациента и обеспечивать правильную дозировку лекарств в зависимости от веса.
Тензодатчики используются при автомобильных испытаниях для измерения сил во время краш-тестов и оценки производительности. Они предоставляют важные данные для оценки безопасности и проектирования транспортных средств.
В аэрокосмической промышленности датчики веса используются для измерения сил, воздействующих на компоненты самолета во время испытаний. Эти данные жизненно важны для обеспечения безопасности и надежности самолетов.
Тензодатчики необходимы в лабораториях для различных исследовательских целей. Они помогают измерять силы в экспериментах, предоставляя точные данные для научных исследований.
Тензодатчики обладают рядом преимуществ, которые делают их предпочтительным выбором для измерения силы и веса:
Тензодатчики обеспечивают точные измерения, что делает их пригодными для применений, где точность имеет решающее значение.
Тензодатчики различных типов могут использоваться в широком спектре применений: от промышленных до медицинских.
Тензодатчики рассчитаны на работу в суровых условиях, обеспечивая долгосрочную надежность и производительность.
Тензодатчики можно легко интегрировать в существующие системы, что позволяет плавно модернизировать измерительные возможности.
Тензодатчики предоставляют данные в режиме реального времени, обеспечивая немедленную обратную связь и корректировку процессов.
Несмотря на то, что тензодатчики очень эффективны, существует ряд проблем и соображений, о которых следует помнить:
Регулярная калибровка необходима для поддержания точности. Тензодатчики могут со временем смещаться, что требует периодических проверок и регулировок.
Температура, влажность и другие факторы окружающей среды могут повлиять на работу весоизмерительных датчиков. Правильное размещение и установка имеют решающее значение для смягчения этих последствий.
Превышение номинальной мощности весоизмерительного датчика может привести к необратимому повреждению. Очень важно выбрать подходящий датчик нагрузки для конкретного применения.
Электрический шум может влиять на выходной сигнал тензодатчиков. Правильные методы экранирования и заземления могут помочь уменьшить эту проблему.
По мере развития технологий тензодатчики развиваются, чтобы соответствовать требованиям современных приложений. Вот некоторые будущие тенденции, за которыми стоит следить:
Беспроводные тензодатчики становятся все более популярными, что упрощает установку и снижает затраты на прокладку кабелей. Для передачи данных они используют питание от аккумулятора и беспроводную связь, что делает их идеальными для приложений удаленного мониторинга.
Интеллектуальные тензодатчики включают в себя усовершенствованные датчики и возможности обработки данных, что позволяет им обеспечивать больше, чем просто измерение веса. Они могут контролировать температуру, влажность и другие факторы окружающей среды, предоставляя полное представление об условиях, влияющих на измерения.
Интеграция тензодатчиков с Интернетом вещей (IoT) меняет способы сбора и анализа данных. Тензодатчики теперь могут взаимодействовать с облачными системами, что позволяет осуществлять мониторинг и анализ данных в реальном времени из любой точки мира.
Достижения в области материаловедения приводят к разработке более надежных и легких датчиков веса. Эти новые материалы могут улучшить производительность и долговечность датчиков веса, что делает их пригодными для еще более требовательных применений.
По мере того, как промышленность движется к большей автоматизации, тензодатчики будут играть решающую роль в автоматизированных системах взвешивания и измерения. Эта тенденция повысит эффективность и точность различных процессов, от производства до логистики.
Тензодатчики являются жизненно важными компонентами современных измерительных систем, предоставляющими точные и надежные данные в различных отраслях. Понимание того, как они работают, их типы, области применения и преимущества могут помочь пользователям принимать обоснованные решения при выборе датчиков веса для их конкретных потребностей. По мере развития технологий тензодатчики будут играть все более важную роль в обеспечении точности измерения веса и силы.
Основная функция тензодатчика — преобразование силы или веса в электрический сигнал, что позволяет проводить точные измерения в различных приложениях.
Тензодатчики следует калибровать регулярно, обычно не реже одного раза в год или чаще, если они используются в критически важных приложениях или в суровых условиях.
Да, многие датчики веса, такие как тензодатчики и датчики веса S-типа, могут измерять силы как растяжения, так и сжатия.
Такие факторы, как температура, влажность, перегрузка и электрический шум, могут повлиять на точность датчика веса. Правильная установка и регулярная калибровка могут помочь решить эти проблемы.
Общие области применения тензодатчиков включают промышленное взвешивание, медицинское оборудование, автомобильные испытания, аэрокосмические испытания, а также исследования и разработки в лабораториях.
