Тензодатчики растяжения и сжатия являются важными компонентами в различных отраслях промышленности, обеспечивая точные измерения силы и веса. Эти устройства имеют решающее значение в таких секторах, как производство, логистика и исследования, где точные измерения веса имеют первостепенное значение. В этой статье рассматриваются ключевые особенности современных датчиков нагрузки на растяжение и сжатие, подробно описывается их конструкция, функциональность, применение и преимущества.

Понимание тензодатчиков

Датчик нагрузки — это преобразователь, который преобразует силу или вес в электрический сигнал. В наиболее распространенном типе используются тензодатчики для измерения деформации, вызванной приложенными нагрузками. При приложении нагрузки к датчику веса он слегка деформируется, и эта деформация изменяет электрическое сопротивление тензорезисторов, прикрепленных к его конструкции. В результате изменения сопротивления генерируется сигнал напряжения, пропорциональный приложенной силе.

Типы тензодатчиков

Тензодатчики можно разделить на несколько типов в зависимости от их конструкции и применения:

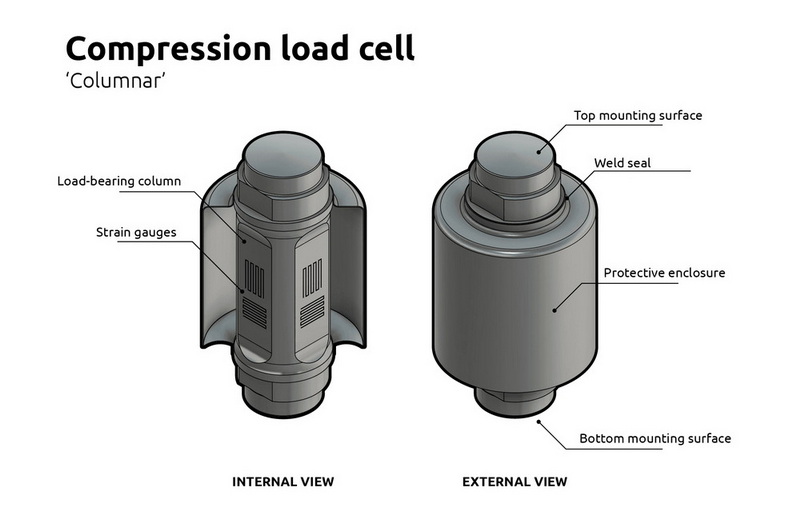

- Тензодатчики сжатия: они измеряют толкающие силы вдоль одной оси и обычно устанавливаются под взвешиваемым объектом.

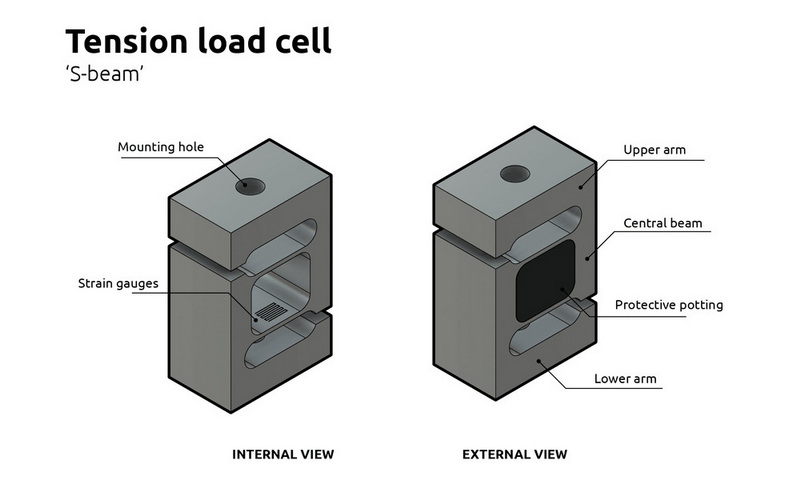

- Тензодатчики растяжения: они измеряют тяговые силы и часто используются в подвешенных устройствах.

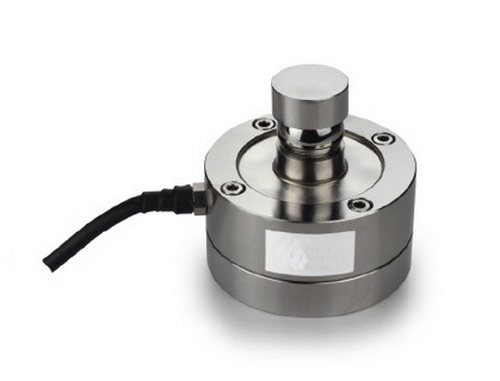

- Тензодатчики растяжения и сжатия: эти универсальные устройства могут измерять как силы растяжения, так и сжатия, что делает их пригодными для различных применений.

Основные характеристики современных датчиков силы сжатия и растяжения

1. Двойная функциональность: современные тензодатчики растяжения и сжатия могут измерять силы как тянущего (растяжения), так и толкающего (сжимающего). Эта двойная функциональность повышает их универсальность в различных приложениях.

2. Высокая точность. Усовершенствованные конструкции включают в себя несколько тензорезисторов, расположенных в конфигурации моста Уитстона. Эта установка повышает точность измерений за счет компенсации изменений температуры и других факторов окружающей среды.

3. Прочная конструкция. Большинство датчиков нагрузки на растяжение и сжатие изготовлены из прочных материалов, таких как нержавеющая сталь или никелированная сталь. Такая конструкция обеспечивает устойчивость к ржавчине и износу, продлевая срок службы устройства.

4. Компактный дизайн. Многие современные тензодатчики имеют компактную конструкцию, что делает их идеальными для приложений с ограниченным пространством. Их небольшой размер не влияет на их производительность и точность.

5. Степень защиты IP. Многие тензодатчики растяжения и сжатия имеют класс защиты IP67 или выше, что означает, что они пыленепроницаемы и могут выдерживать погружение в воду на глубину до 1 метра в течение 30 минут.

6. Широкий диапазон грузоподъемности. Эти тензодатчики могут выдерживать широкий диапазон грузоподъемностей, от нескольких килограммов до нескольких тонн, что позволяет удовлетворить различные промышленные нужды.

7. Простота установки. Тензодатчики растяжения и сжатия часто имеют резьбовые концы или монтажные комплекты, которые упрощают процессы установки в различных конфигурациях.

8. Долгосрочная стабильность. Регулярные услуги по калибровке помогают поддерживать точность и надежность этих устройств с течением времени.

Применение датчиков нагрузки на сжатие и растяжение

Тензодатчики растяжения и сжатия находят применение во многих отраслях промышленности:

- Производство: используется для контроля качества на производственных линиях, чтобы гарантировать, что продукция соответствует весовым характеристикам.

- Логистика: необходима для точного взвешивания грузов во время погрузки и разгрузки.

- Строительство: Занимается мониторингом структурных нагрузок во время строительных проектов.

- Исследования и разработки: используются в лабораториях для точных измерений в экспериментах, требующих данных о силе или весе.

Преимущества использования датчиков нагрузки на растяжение и сжатие

- Универсальность: способность измерять как растяжение, так и сжатие делает их пригодными для различных применений без необходимости использования нескольких устройств.

- Экономическая эффективность: объединив две функции в одном устройстве, предприятия могут сэкономить на затратах на оборудование и снизить сложность настройки.

- Повышенная точность: передовая технология, используемая в современных датчиках веса, обеспечивает высокую точность, что критически важно для отраслей, где точность имеет решающее значение.

Заключение

Современные тензодатчики растяжения и сжатия представляют собой значительный прогресс в технологии измерения силы. Их двойная функциональность, высокая точность, прочная конструкция и универсальность делают их незаменимыми инструментами в различных отраслях. Поскольку технологии продолжают развиваться, мы можем ожидать дальнейших инноваций, которые расширят возможности и возможности применения этих важных устройств.

Часто задаваемые вопросы

1. В чем разница между тензодатчиками растяжения и сжатия?

Тензодатчики растяжения измеряют тяговые силы, тогда как тензодатчики сжатия измеряют толкающие силы. Тензодатчики растяжения и сжатия могут измерять оба типа сил.

2. Как установить датчик нагрузки на сжатие и растяжение?

Установка обычно включает в себя крепление тензодатчика с помощью резьбовых концов или монтажных комплектов, входящих в комплект поставки устройства. Обеспечьте правильное выравнивание по направлению приложения силы для обеспечения точных измерений.

3. Какие материалы обычно используются в тензодатчиках растяжения и сжатия?

Распространенные материалы включают нержавеющую сталь и никелированную сталь из-за их долговечности и устойчивости к коррозии.

4. Как часто мне следует калибровать тензодатчик растяжения и сжатия?

Регулярную калибровку рекомендуется проводить не реже одного раза в год или чаще, если прибор используется в критически важных условиях или в суровых условиях.

5. Можно ли использовать тензодатчики растяжения и сжатия на открытом воздухе?

Да, многие модели имеют высокий уровень защиты IP, что делает их пригодными для использования на открытом воздухе; однако перед установкой важно проверить характеристики конкретного продукта.
