Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Затем этот сигнал можно измерить и отобразить в виде веса. Тензодатчики широко используются в весах, промышленных системах взвешивания и различных устройствах, где необходимо точное измерение веса. Технология датчиков веса значительно изменилась, что привело к разработке различных типов, в том числе тензодатчиков. тензодатчики, гидравлические тензодатчики и пневматические тензодатчики.
1. Тензодатчики: это наиболее распространенный тип датчиков нагрузки. Они используют тензодатчики для измерения деформации материала при приложении нагрузки. Изменение сопротивления тензодатчика пропорционально приложенной силе, что позволяет точно измерить вес.
2. Гидравлические тензодатчики. В этих тензодатчиках для измерения веса используется гидравлическая жидкость. При приложении нагрузки меняется давление жидкости, которое можно измерить для определения веса. Гидравлические тензодатчики часто используются в тяжелых условиях эксплуатации.
3. Пневматические тензодатчики. Подобно гидравлическим тензодатчикам, пневматические тензодатчики используют давление воздуха для измерения веса. Они менее распространены, но могут быть полезны в конкретных случаях, когда гидравлические системы не подходят.

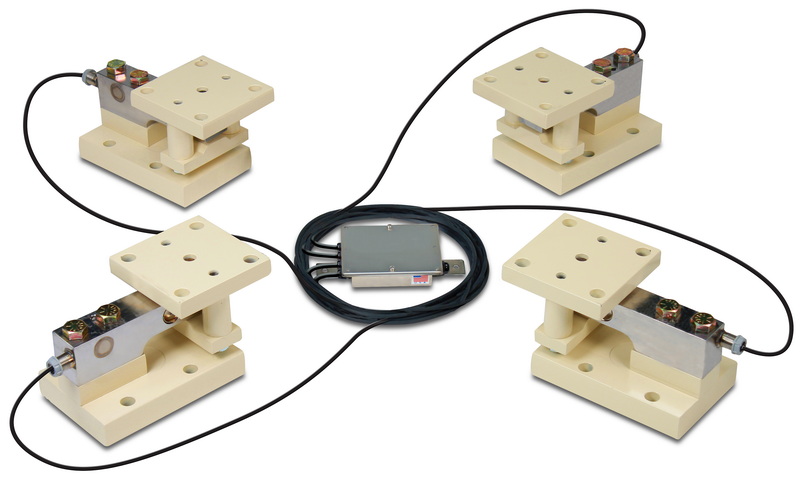

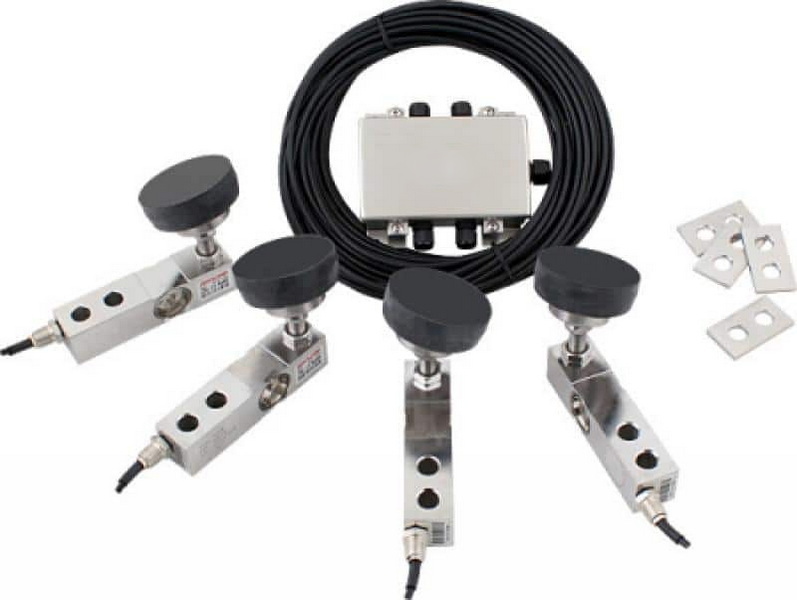

Комплекты датчиков веса обычно включают в себя несколько основных компонентов, которые работают вместе, обеспечивая точные измерения веса. Вот основные компоненты, которые входят в большинство комплектов датчиков веса:
Тензодатчик – это сердце весовой системы. Он отвечает за преобразование приложенной силы в электрический сигнал. Тензодатчики бывают различных форм и размеров, в зависимости от применения. Это могут быть одноточечные тензодатчики, которые идеально подходят для платформенных весов, или многоточечные тензодатчики, которые используются в приложениях, требующих более высокой точности.
Распределительная коробка является важным компонентом, который соединяет несколько датчиков веса в системе. Он служит центральной точкой для проводки и обработки сигналов. Распределительная коробка объединяет сигналы от датчиков веса и отправляет их на весовой индикатор. Это также помогает сбалансировать тензодатчики для обеспечения точных измерений.
Монтажное оборудование включает в себя кронштейны, ножки и другие компоненты, необходимые для надежного крепления датчиков веса к конструкциям. Правильный монтаж имеет решающее значение для точных измерений, поскольку любое движение или несоосность могут привести к ошибкам. Монтажное оборудование должно быть достаточно прочным, чтобы выдерживать нагрузки, прилагаемые во время работы.
Кабели используются для подключения датчиков веса к распределительной коробке и индикатору взвешивания. Качество кабелей имеет важное значение для обеспечения целостности сигнала. Экранированные кабели часто используются для уменьшения помех от внешних источников, обеспечивая точность и надежность передаваемых сигналов.
Индикатор взвешивания – это устройство, отображающее результат измерения веса. Он получает электрический сигнал от распределительной коробки и преобразует его в читаемый формат. Индикаторы взвешивания могут различаться по сложности: от простых цифровых дисплеев до продвинутых систем с функциями регистрации данных и подключения.
Блок питания необходим для подачи необходимого напряжения на тензодатчики и весовой индикатор. В зависимости от системы это может быть простая батарея или более сложный блок питания. Обеспечение стабильного электропитания имеет решающее значение для точной работы системы взвешивания.
Калибровочные гири используются для обеспечения точности системы тензодатчиков. Регулярная калибровка необходима для поддержания точности, особенно в промышленных приложениях, где даже небольшие ошибки могут привести к серьезным проблемам. Калибровочные гири представляют собой стандартизированные гири, которые позволяют легко регулировать систему.
Компоненты комплекта датчиков веса работают согласованно, обеспечивая точные измерения веса. Когда к тензодатчику прилагается нагрузка, он слегка деформируется, вызывая изменение сопротивления тензодатчиков. Это изменение преобразуется в электрический сигнал, который отправляется в распределительную коробку. Распределительная коробка обрабатывает сигналы от всех подключенных датчиков веса и отправляет объединенный сигнал на весовой индикатор. Затем индикатор отображает результат измерения веса, позволяя пользователям отслеживать и записывать данные по мере необходимости.
Правильная установка и настройка комплектов датчиков веса имеют решающее значение для достижения точных измерений. Вот несколько основных шагов, которые следует учитывать во время установки:
1. Выберите правильные тензодатчики. Выбирайте тензодатчики, подходящие для конкретного применения, с учетом таких факторов, как емкость, точность и условия окружающей среды.
2. Монтаж: Убедитесь, что весоизмерительные ячейки надежно закреплены и правильно выровнены. Используйте подходящее крепежное оборудование, чтобы предотвратить перемещение во время работы.
3. Электропроводка: Подключите тензодатчики к распределительной коробке с помощью высококачественных кабелей. Убедитесь, что соединения надежны, а кабели экранированы для уменьшения помех.
4. Калибровка: После установки откалибруйте систему, используя стандартные калибровочные гири. Этот шаг важен для обеспечения точности.
5. Тестирование. Проведите тесты, чтобы убедиться, что система работает правильно. Проверьте, нет ли расхождений в измерениях, и при необходимости внесите коррективы.
Комплекты датчиков нагрузки используются в широком спектре применений, в том числе:
- Промышленное взвешивание: используется на производстве и производственных линиях для контроля использования материалов и обеспечения контроля качества.
- Логистика и доставка: необходимы для взвешивания упаковок и контейнеров для обеспечения соблюдения правил перевозки.
- Лабораторные исследования: используются в научных исследованиях для точного измерения сил и веса.
- Пищевая промышленность: имеет решающее значение для контроля порций и обеспечения соблюдения санитарных норм.
- Автомобильные испытания: тензодатчики используются при краш-тестах и измерении веса транспортных средств для обеспечения безопасности и соблюдения правил.
Комплекты тензодатчиков обладают рядом преимуществ, которые делают их предпочтительным выбором в различных приложениях:
1. Точность. Тензодатчики обеспечивают точные измерения, которые имеют решающее значение для контроля качества и соблюдения требований во многих отраслях.
2. Долговечность. Многие тензодатчики рассчитаны на работу в суровых условиях, что делает их пригодными для промышленного применения.
3. Универсальность. Комплекты датчиков веса можно использовать в широком диапазоне применений: от небольших лабораторных весов до крупных промышленных систем взвешивания.
4. Простота использования. После установки и калибровки системы тензодатчиков просты в эксплуатации, что позволяет быстро и эффективно измерять вес.
5. Экономическая эффективность. Хотя первоначальные инвестиции могут быть значительными, долгосрочная экономия за счет повышения точности и сокращения отходов может перевесить затраты.
Комплекты датчиков веса являются жизненно важными компонентами в различных отраслях промышленности, обеспечивая точные измерения веса, необходимые для операционной эффективности и соответствия требованиям. Понимание компонентов комплектов датчиков веса, включая датчики веса, распределительные коробки, монтажное оборудование, кабели, индикаторы взвешивания, источники питания и калибровочные гири, имеет решающее значение для всех, кто занимается системами взвешивания. Правильная установка, калибровка и обслуживание этих компонентов гарантируют точную и надежную работу систем взвешивания.
Датчик веса — это датчик, который преобразует силу в электрический сигнал, что позволяет точно измерить вес.
Учитывайте такие факторы, как производительность, точность, условия окружающей среды и конкретные требования вашего приложения.
Распределительная коробка соединяет несколько датчиков веса, обрабатывает их сигналы и отправляет объединенный сигнал на весовой индикатор.
Частота калибровки зависит от применения, но обычно рекомендуется проводить калибровку регулярно, особенно в промышленных условиях.
Да, но убедитесь, что тензодатчики и связанные с ними компоненты рассчитаны на использование вне помещений и могут выдерживать условия окружающей среды.
