Датчики силы, также известные как датчики силы или тензодатчики, представляют собой устройства, которые измеряют силы, приложенные к объекту. Эти датчики способны обнаруживать и количественно определять различные типы сил, в том числе:
- Сжатие
- Напряжение
- Крутящий момент
- Напряжение
- Давление
Преобразуя эти механические силы в электрические сигналы, датчики силы позволяют точно измерять и анализировать приложенные силы во многих приложениях.

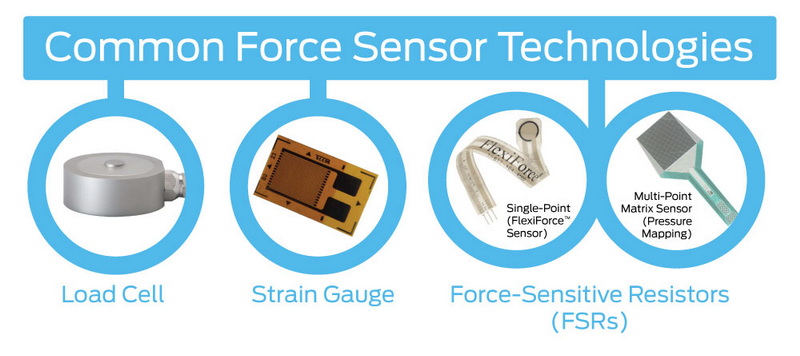

Существует несколько типов датчиков силы, каждый из которых использует разные принципы измерения сил. Давайте рассмотрим некоторые из наиболее распространенных типов:
Тензодатчики силы являются одними из наиболее широко используемых типов. Они действуют по принципу изменения электрического сопротивления при механической деформации. Ключевые особенности включают в себя:
- Высокая точность и надежность
- Подходит как для статических, так и для динамических измерений силы.
- Доступны в различных конфигурациях (например, балка, сдвиг, S-тип)
Пьезоэлектрические датчики силы используют пьезоэлектрический эффект, при котором определенные материалы генерируют электрический заряд при воздействии механического напряжения. Характеристики включают в себя:
- Отличный динамический отклик
- Высокая чувствительность
- Идеально подходит для измерения быстрых изменений силы
Емкостные датчики силы измеряют силу, обнаруживая изменения емкости между двумя проводящими поверхностями. Они предлагают:
- Высокая чувствительность
- Хорошая температурная стабильность
- Пригодность для измерений с низким усилием
В этих датчиках используются ферромагнитные материалы, которые меняют свои магнитные свойства под воздействием силы. Преимущества включают в себя:
- Широкий диапазон измерения
- Экономическая эффективность при массовом производстве
- Надежность в сложных условиях

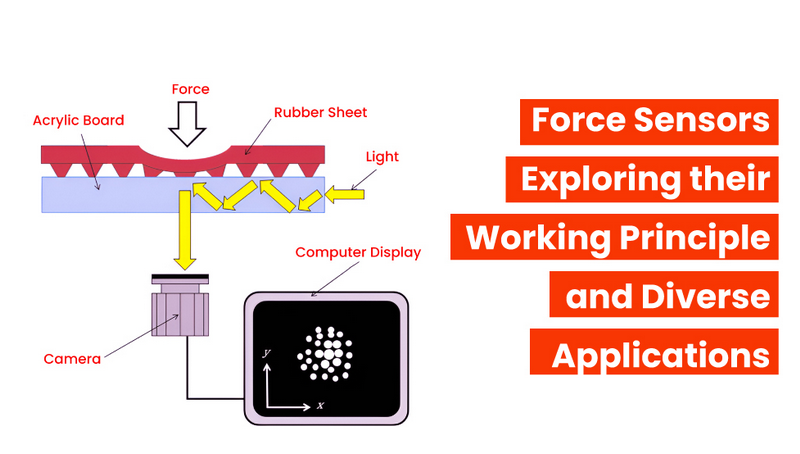

Чтобы понять, как датчики силы измеряют силы, давайте углубимся в принципы их работы:
1. Приложение силы. Когда к датчику прилагается сила, она вызывает физическую деформацию или напряжение на чувствительном элементе.
2. Преобразование. Чувствительный элемент преобразует механическую деформацию в электрический сигнал. Способ преобразования зависит от типа датчика:
- Тензодатчики изменяют сопротивление
- Пьезоэлектрические материалы генерируют электрический заряд.
- Емкостные датчики изменяют емкость
3. Обработка сигнала. Затем электрический сигнал обрабатывается и усиливается для получения измеримого выходного сигнала.
4. Калибровка: выходной сигнал калибруется в соответствии с конкретными значениями силы, что позволяет точно измерить силу.
Датчики силы находят применение в широком спектре отраслей и областей:
- Контроль качества в производственных процессах.
- Робототехника и автоматизация
- Испытание и анализ материалов
- Системы взвешивания и контроля нагрузки
- Измерение веса автомобиля
- Проверка тормозной силы
- Анализ краш-тестов.
- Обнаружение занятости сиденья
- Системы мониторинга пациентов
- Реабилитационное оборудование
- Разработка протезов конечностей
- Измерение стоматологической силы
- Системы веса и балансировки самолета.
- Структурные испытания компонентов самолета.
- Измерение тяги ракет и ракет.
- Анализ сил развертывания парашюта
- Сенсорные экраны и устройства ввода
- Игровые контроллеры
- Умные весы
- Тренажерное оборудование
Выбор подходящего датчика силы для конкретного применения требует рассмотрения нескольких факторов:
1. Диапазон силы: Определите минимальную и максимальную силу, которую необходимо измерить.
2. Требования к точности. Учитывайте уровень точности, необходимый для применения.
3. Условия окружающей среды: оцените такие факторы, как температура, влажность и вибрация, которые могут повлиять на работу датчика.
4. Динамические и статические измерения: выберите датчик, подходящий для требуемого типа измерения силы.
5. Размер и форм-фактор. Учитывайте ограничения по пространству и требования к монтажу.
6. Выходной сигнал: Определите тип выходного сигнала (аналоговый или цифровой), совместимый с вашей системой.
Последние достижения в области датчиков силы привели к повышению производительности и появлению новых приложений:
Разработка датчиков силы меньшего размера позволила их интегрировать в компактные устройства и носимые технологии.
Эти датчики могут измерять силы одновременно в нескольких направлениях, предоставляя более полные данные о силе.
Беспроводная технология устранила необходимость в громоздкой проводке, что позволило использовать более гибкие и мобильные решения для измерения силы.
Интеграция с технологией IoT (Интернет вещей) привела к появлению датчиков, которые могут передавать и обмениваться данными в режиме реального времени, обеспечивая расширенную аналитику и профилактическое обслуживание.
Хотя датчики силы предлагают множество преимуществ, они также сталкиваются с определенными проблемами:
- Чувствительность к температуре: многие датчики силы подвержены влиянию изменений температуры, что требует применения методов компенсации.
- Гистерезис: некоторые датчики могут показывать разные выходные значения для одной и той же входной силы в зависимости от истории нагрузки.
- Защита от перегрузки: датчики должны быть защищены от сил, превышающих их номинальную мощность, чтобы предотвратить повреждение.
- Калибровка и техническое обслуживание. Для обеспечения точных измерений с течением времени необходимы регулярная калибровка и техническое обслуживание.
Область технологии датчиков силы продолжает развиваться, и на горизонте маячит несколько интересных тенденций:
1. Нанотехнологии. Развитие датчиков наносил обещает еще большую чувствительность и миниатюризацию.
2. Интеграция искусственного интеллекта. Алгоритмы искусственного интеллекта могут улучшить анализ и интерпретацию данных датчиков силы.
3. Гибкие и растягивающиеся датчики. Эти датчики могут принимать сложные формы, открывая новые возможности применения в носимых технологиях и мягкой робототехнике.
4. Сбор энергии. Датчики силы, генерирующие собственную энергию на основе измеренных сил, могут устранить необходимость во внешних источниках энергии.
Датчики силы играют решающую роль в измерении и количественной оценке различных типов сил в широком спектре приложений. От промышленных процессов до медицинских устройств и бытовой электроники — эти датчики предоставляют ценные данные, которые обеспечивают точный контроль, мониторинг и анализ. Поскольку технологии продолжают развиваться, мы можем ожидать, что датчики силы станут еще более сложными, точными и универсальными, открывая новые возможности в таких областях, как робототехника, здравоохранение и не только.
Датчики силы измеряют прямую силу, приложенную к объекту, а датчики давления измеряют силу на единицу площади. Давление – это, по существу, сила, распределенная по площади поверхности. Датчики силы обычно измеряют в таких единицах, как Ньютоны или фунты-силы, а датчики давления измеряют в таких единицах, как Паскаль или фунт на квадратный дюйм.
Точность датчиков силы может варьироваться в зависимости от типа и качества датчика. Высококачественные датчики силы могут достигать точности от ±0,1% до ±1% от полной шкалы. Однако такие факторы, как температура, гистерезис и нелинейность, могут повлиять на точность, поэтому важно учитывать эти факторы при выборе датчика для конкретного применения.
Многие датчики силы предназначены для измерения сил растяжения и сжатия. Эти двунаправленные датчики могут обнаруживать силы в обоих направлениях вдоль оси измерения. Однако некоторые датчики специально разработаны только для измерения растяжения или сжатия, поэтому важно выбрать правильный тип для вашего применения.
Частота калибровки датчиков силы зависит от различных факторов, включая тип датчика, область применения и условия окружающей среды. Как правило, датчики силы следует калибровать не реже одного раза в год. Однако в критических приложениях или в суровых условиях может потребоваться более частая калибровка. Всегда следуйте рекомендациям производителя относительно интервалов калибровки.
Срок службы датчика силы может сильно различаться в зависимости от таких факторов, как тип датчика, качество, условия использования и техническое обслуживание. Высококачественные датчики силы могут прослужить несколько лет или даже десятилетий при правильном уходе и использовании в установленных пределах. Однако такие факторы, как перегрузка, экстремальные температуры или воздействие агрессивных веществ, могут значительно сократить срок службы датчика.
