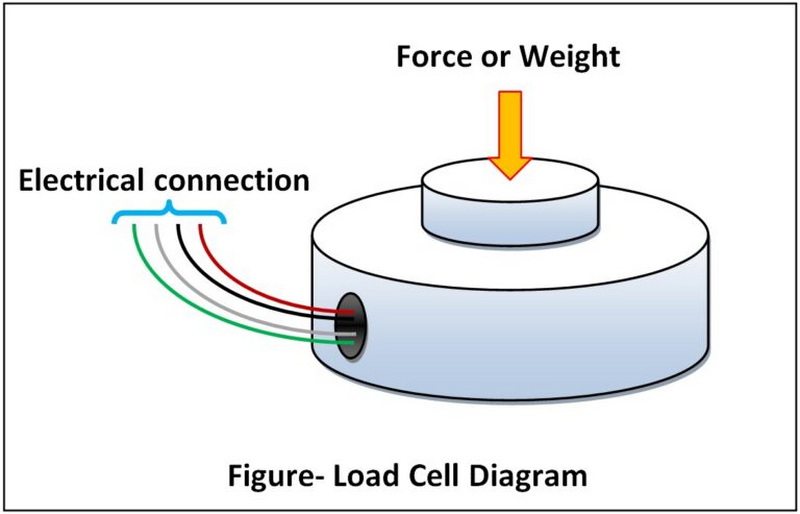

Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Самый распространенный тип датчик нагрузки представляет собой тензодатчик, который использует принцип тензодатчиков для измерения деформации. При приложении нагрузки тензорезистор деформируется, изменяя свое электрическое сопротивление. Это изменение измеряется и преобразуется в показания веса.
Тензодатчики работают по принципу преобразования механической энергии (силы) в электрическую энергию. Когда к тензодатчику прилагается нагрузка, он слегка деформируется. Эта деформация изменяет сопротивление тензорезисторов, прикрепленных к датчику веса. Изменение сопротивления пропорционально величине приложенной силы, что позволяет точно измерить вес.

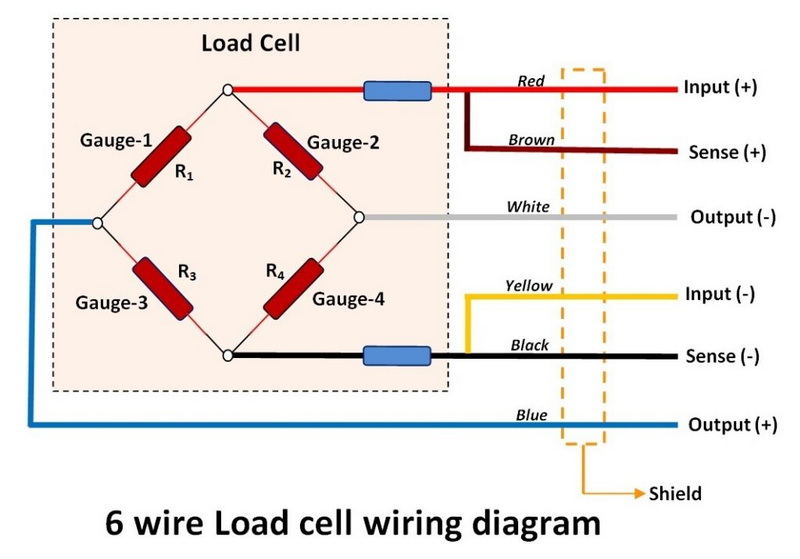

Тензодатчики обычно имеют четыре провода: два для напряжения возбуждения и два для выходного сигнала. Связи можно резюмировать следующим образом:
1. Провода возбуждения. Эти провода подают необходимое напряжение на тензодатчик. Обычно они подключаются к источнику питания или разделителю сигналов.
2. Сигнальные провода. Эти провода передают выходной сигнал от тензодатчика к дисплею или системе сбора данных.
Конфигурация проводки тензодатчика может различаться в зависимости от типа и производителя. Однако наиболее распространенными конфигурациями являются:
- Четвертьмост: в этой конфигурации используется один тензодатчик, и она подходит для небольших приложений.
- Полумост: в этой конфигурации используются два тензодатчика, и она часто используется для больших нагрузок.
- Полный мост: эта конфигурация использует четыре тензодатчика и обеспечивает наиболее точные измерения, что делает ее идеальной для промышленного применения.
Формирователь сигнала является важным компонентом системы тензодатчиков. Он усиливает небольшой электрический сигнал, генерируемый тензодатчиком, и преобразует его в более удобную форму. Подключение к формирователю сигнала обычно включает в себя:
1. Подключение источника питания: провода возбуждения тензодатчика подключаются к клеммам источника питания формирователя сигнала.
2. Подключение выходного сигнала: выходные провода тензодатчика подключаются к входным клеммам преобразователя сигнала.
После обработки сигнала его можно отправить на дисплей или в систему сбора данных для мониторинга и анализа. Обычно это соединение включает в себя:
1. Выход формирователя сигнала: обработанный сигнал отправляется на блок отображения или в регистратор данных.
2. Калибровка. Для обеспечения точных показаний системе может потребоваться калибровка.
Это наиболее распространенный тип датчиков силы, в которых для измерения деформации используются тензорезисторы. Они широко используются в промышленности благодаря своей точности и надежности. Тензометрические датчики нагрузки можно найти в различных формах, включая конфигурации с одноточечной, изгибающей и сдвиговой балками, каждая из которых подходит для различных применений.
Гидравлические тензодатчики используют давление жидкости для измерения веса. Они часто используются в тяжелых условиях эксплуатации, например, в грузовиках для взвешивания и больших контейнерах. Гидравлический принцип обеспечивает высокую производительность и долговечность, что делает их идеальными для сред, где электронные тензодатчики могут выйти из строя из-за суровых условий.
Пневматические тензодатчики работают по принципу давления воздуха. Они менее распространены, но используются в конкретных приложениях, где электрические соединения непрактичны. Эти тензодатчики часто встречаются в средах, где электрические искры могут представлять опасность, например, во взрывоопасных средах.
Тензодатчики S-типа предназначены для испытаний на растяжение и сжатие. Они универсальны и могут использоваться в различных условиях: от лабораторных весов до промышленных систем взвешивания. Их конструкция позволяет легко интегрировать их в существующие системы, что делает их популярным выбором для многих инженеров.
Тензодатчики используются в широком спектре применений, в том числе:
- Промышленное взвешивание: используется на производстве и производственных линиях для обеспечения точных измерений веса. Тензодатчики помогают поддерживать контроль качества, гарантируя, что продукция соответствует установленным требованиям по весу.
- Медицинское оборудование: используется в больничных койках и весах для наблюдения за пациентами. Тензодатчики в медицинских устройствах обеспечивают точное взвешивание пациентов, что имеет решающее значение для дозирования лекарств и оценки состояния здоровья.
- Аэрокосмическая отрасль: используется при тестировании и измерении сил в компонентах самолетов. Тензодатчики помогают инженерам проверять структурную целостность деталей самолета при различных нагрузках.
- Автомобильная промышленность: используется при краш-тестах и измерении веса транспортных средств. Тензодатчики предоставляют важные данные, которые помогают повысить безопасность и производительность транспортных средств.
Перед установкой весоизмерительного датчика необходимо:
1. Выберите правильный тензодатчик: выберите тензодатчик, соответствующий конкретным требованиям вашего применения. Учитывайте такие факторы, как допустимая нагрузка, условия окружающей среды и тип требуемого измерения.
2. Подготовьте монтажную поверхность. Убедитесь, что поверхность, на которой будет установлен тензодатчик, чистая и ровная. Правильный монтаж имеет решающее значение для точных измерений.
1. Закрепите тензодатчик: используйте подходящее крепежное оборудование, чтобы закрепить тензодатчик на месте. Убедитесь, что тензодатчик выровнен правильно, чтобы избежать ошибок измерения.
2. Подключите провода. Следуйте схеме подключения, чтобы подключить тензодатчик к формирователю сигнала и источнику питания. Дважды проверьте все соединения, чтобы убедиться в их надежности.
После установки тензодатчик необходимо откалибровать для обеспечения точных измерений. Этот процесс включает в себя:
1. Применение известных весов. Поместите известные веса на тензодатчик и запишите результат. Этот шаг помогает установить базовый уровень производительности весоизмерительного датчика.
2. Настройка системы: Отрегулируйте настройки формирователя сигнала в соответствии с известными весами. Калибровка гарантирует, что тензодатчик обеспечивает точные показания в различных условиях.
1. Неточные показания: это может быть вызвано неправильной калибровкой или электрическими помехами. Регулярное техническое обслуживание и калибровка могут помочь решить эту проблему.
2. Потеря сигнала. Проверьте все соединения, чтобы убедиться в их надежности и отсутствии повреждений. Ослабленные или поврежденные провода могут привести к потере сигнала и неточности измерений.
3. Дрейф показаний: это может указывать на необходимость повторной калибровки или на неисправность весоизмерительного датчика. Факторы окружающей среды, такие как изменения температуры, также могут влиять на показания.
- Регулярная калибровка: планируйте регулярную калибровку для поддержания точности. Эта практика важна для приложений, требующих высокой точности.
- Проверка соединений: регулярно проверяйте электрические соединения на предмет износа. Немедленно замените все поврежденные компоненты, чтобы избежать сбоев системы.
- Используйте экранированные кабели. Чтобы уменьшить электрические помехи, используйте для соединений экранированные кабели. Это может значительно повысить надежность сигнала, передаваемого от датчика веса.
Тензодатчики являются жизненно важными компонентами в различных отраслях промышленности, обеспечивая точные измерения веса посредством электрических соединений. Понимание того, как электрически подключить тензодатчики, имеет решающее значение для обеспечения их правильного функционирования. Следуя рекомендациям, изложенным в этой статье, вы сможете эффективно устанавливать и обслуживать тензодатчики в своих приложениях.
Датчик веса измеряет вес или силу и преобразует их в электрический сигнал.
Учитывайте такие факторы, как грузоподъемность, точность и условия окружающей среды.
Тензометрические тензодатчики измеряют деформацию, а гидравлические тензодатчики используют давление жидкости для измерения веса.
Тензодатчики следует калибровать регулярно, обычно каждые шесть месяцев или год, в зависимости от использования.
Тензодатчики используются в промышленном взвешивании, медицинском оборудовании, аэрокосмических испытаниях и автомобильной промышленности.
