Просмотры:222 Автор:Тина Время публикации: 2024-11-17 Происхождение:Работает
Меню контента
● Введение
● Ключевые компоненты испытательной машины
● Настройка испытательной машины
>> Шаг 1. Подготовьте зону тестирования
>> Шаг 2. Установите тензодатчик
>> Шаг 4. Прикрепите ручки и крепления
>> Шаг 5: Настройте систему управления
>> Шаг 7. Проведите тестовый запуск
>> Шаг 8. Запустите настоящий тест
● Рекомендации по настройке испытательной машины
● Дополнительные аспекты настройки испытательной машины
>> Устранение распространенных проблем
>> 1. Какова цель испытательной машины?
>> 2. Как часто следует калибровать испытательную машину?
>> 3. Какие виды испытаний можно проводить с помощью испытательной машины?
>> 4. Почему важно использовать правильные захваты для тестирования?
>> 5. Какие меры предосторожности следует соблюдать при использовании испытательной машины?
Настройка испытательной машины является важным шагом в обеспечении точных и надежных результатов испытаний материалов. Независимо от того, проводите ли вы испытания на растяжение, сжатие или другие механические испытания, необходима правильная настройка вашей испытательной машины. В этом руководстве вы познакомитесь с ключевыми компонентами, процедурами настройки и передовыми практиками эффективной настройки испытательной машины.

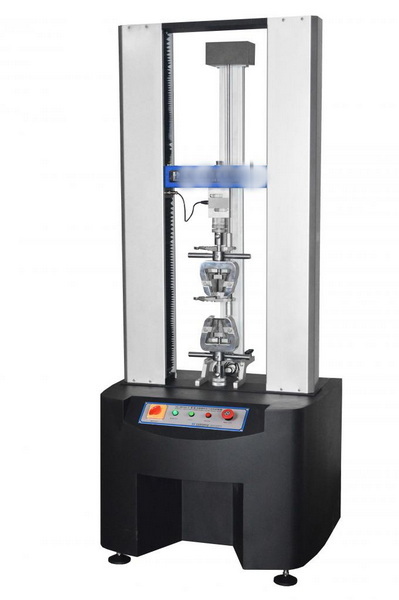

Прежде чем погрузиться в процесс настройки, важно понять основные компоненты испытательной машины:
1. Тензодатчик: Тензодатчик — это сердце испытательной машины, отвечающее за измерение силы, приложенной к образцу. Он преобразует механическую силу в электрический сигнал.
2. Траверса: Траверса — это движущаяся часть испытательной машины, которая прилагает нагрузку к образцу. Он может перемещаться вверх или вниз в зависимости от того, является ли испытание растягивающим или сжимающим.
3. Захваты и приспособления. Они используются для надежного удержания образца на месте во время испытаний. Выбор захватов зависит от типа испытуемого материала.
4. Система управления. Сюда входит программное и аппаратное обеспечение, используемое для управления испытательной машиной, мониторинга испытаний и записи данных.
5. Система сбора данных. Эта система собирает и обрабатывает данные от тензодатчика и других датчиков во время испытания.
6. Образец: Испытываемый образец материала, который может различаться по размеру, форме и типу материала.
- Очистите зону: убедитесь, что зона тестирования чистая и свободна от каких-либо препятствий. Это помогает предотвратить несчастные случаи и обеспечивает точные измерения.
- Проверьте источник питания: убедитесь, что испытательная машина подключена к стабильному источнику питания и что все протоколы безопасности соблюдены.
- Установите тензодатчик: Надежно прикрепите тензодатчик к испытательной машине в соответствии с инструкциями производителя. Убедитесь, что он выровнен правильно, чтобы избежать ошибок измерения.
- Подключите проводку: подключите тензодатчик к системе сбора данных, убедившись, что все соединения безопасны и правильно настроены.
- Расположите траверсу: отрегулируйте траверсу в подходящее исходное положение для испытания. Это может варьироваться в зависимости от типа проводимого теста.
- Проверка движения: проверьте движение траверсы, чтобы убедиться, что она работает плавно и без препятствий.
- Выберите подходящие захваты: выберите захваты, подходящие для материала и типа испытания. Например, используйте клиновые захваты для металлов и пневматические захваты для более мягких материалов.
- Закрепите образец: поместите образец в захваты и убедитесь, что он надежно удерживается. Проверьте, нет ли смещений, которые могут повлиять на результаты испытаний.
- Программное обеспечение для нагрузочного тестирования: установите и настройте программное обеспечение для тестирования на своем компьютере. Это программное обеспечение будет управлять испытательной машиной и записывать данные.
- Установите параметры теста: введите необходимые параметры для теста, включая скорость нагрузки, скорость смещения и любые конкретные протоколы испытаний.
- Калибровка тензодатчика: перед началом испытания откалибруйте тензодатчик, чтобы обеспечить точные измерения. Следуйте процедуре калибровки производителя, которая может включать применение известных весов и соответствующую настройку системы.
- Проверка калибровки: после калибровки убедитесь, что тензодатчик работает правильно, проведя предварительное испытание с известной нагрузкой.
- Выполните пробный запуск. Проведите пробный запуск с образцом, чтобы убедиться, что машина настроена правильно и все компоненты работают должным образом.
- Мониторинг данных: во время тестового запуска отслеживайте собираемые данные, чтобы выявить любые аномалии или проблемы.
- Начало тестирования: как только все будет настроено и проверено, начните фактическое тестирование. Внимательно следите за ходом теста, чтобы убедиться в плавности работы машины и точности записи данных.
- Остановить испытание: после достижения желаемой нагрузки или в случае разрушения образца остановите испытание и запишите окончательные данные.
1. Регулярное техническое обслуживание. Выполняйте регулярное техническое обслуживание испытательной машины, чтобы обеспечить ее хорошее рабочее состояние. Сюда входит проверка износа компонентов и повторная калибровка по мере необходимости.
2. Обучение. Убедитесь, что все операторы обучены правильному использованию испытательной машины и понимают важность процедур настройки.
3. Документация. Ведите подробные записи всех проведенных испытаний, включая параметры настройки, данные калибровки и результаты испытаний. Эта документация необходима для контроля качества и дальнейшего использования.
4. Протоколы безопасности. Всегда соблюдайте протоколы безопасности при работе с испытательными машинами. Это включает в себя ношение соответствующих средств индивидуальной защиты (СИЗ) и обеспечение безопасности зоны тестирования.
5. Контроль окружающей среды. Поддерживайте контролируемую среду для испытаний, поскольку температура и влажность могут повлиять на свойства материала и результаты испытаний.
Правильная подготовка образцов имеет решающее значение для получения надежных результатов испытаний. Это включает в себя резку материала до правильных размеров, обеспечение гладких краев и удаление любых дефектов поверхности, которые могут повлиять на результат испытания. Образцы следует готовить в соответствии со стандартизированными руководствами, такими как стандарты ASTM или ISO, чтобы обеспечить согласованность и сопоставимость результатов.
Среда тестирования может существенно повлиять на характеристики материалов. Такие факторы, как температура, влажность и даже атмосферное давление, могут изменить механические свойства образца. Целесообразно проводить испытания в контролируемой среде, где эти факторы можно контролировать и регулировать. Например, некоторые материалы могут потребовать испытаний при определенных температурах для имитации реальных условий.
После проведения теста собранные данные необходимо проанализировать, чтобы сделать значимые выводы. Это включает в себя создание кривых напряжения-деформации и расчет ключевых свойств материала, таких как предел текучести, предел прочности на разрыв и удлинение при разрыве. Усовершенствованное программное обеспечение для тестирования может помочь в этом анализе, предоставляя графическое представление и статистическую оценку данных.
В процессе настройки и тестирования могут возникнуть различные проблемы. К частым проблемам относятся смещение образца, неправильная калибровка весоизмерительного датчика и сбои программного обеспечения. Крайне важно иметь под рукой руководство по устранению неполадок и обучать операторов быстрому распознаванию и устранению этих проблем. Регулярные проверки технического обслуживания также могут помочь предотвратить возникновение многих из этих проблем.
Настройка испытательной машины требует пристального внимания к деталям и соблюдения лучших практик. Выполнив действия, описанные в этом руководстве, вы сможете убедиться, что ваша испытательная машина настроена правильно, что приведет к получению точных и надежных результатов испытаний. Правильная настройка не только повышает качество ваших данных, но также способствует общей безопасности и эффективности процесса тестирования.
Испытательная машина используется для оценки механических свойств материалов путем приложения контролируемых нагрузок и измерения их реакции.
Испытательные машины следует калибровать регулярно, обычно каждые шесть месяцев или после интенсивного использования, чтобы обеспечить точные измерения.
Общие испытания включают, среди прочего, испытания на растяжение, испытания на сжатие, испытания на изгиб и испытания на сдвиг.
Использование правильных захватов гарантирует надежное удержание образца и равномерное приложение нагрузки, что имеет решающее значение для получения точных результатов испытаний.
Операторы должны носить соответствующие средства индивидуальной защиты, следить за тем, чтобы в зоне тестирования не было препятствий, и следовать всем рекомендациям производителя по технике безопасности.
