Тензодатчик формирователь сигналов является важнейшим компонентом современных систем измерения веса и контроля силы. Это сложное устройство служит мостом между необработанными данными датчиков и полезной информацией измерений, играя жизненно важную роль в различных промышленных, научных и коммерческих приложениях. В этом подробном руководстве мы рассмотрим тонкости преобразователей сигналов тензодатчиков, их функциональность, применение и важность в точных измерительных системах.

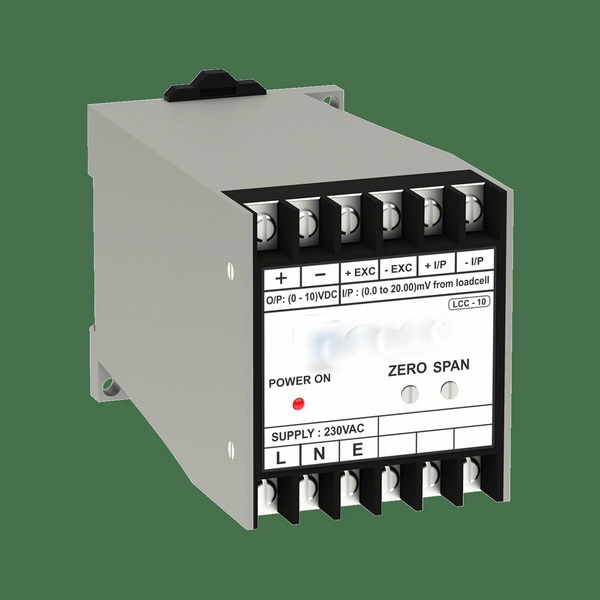

Формирователи сигналов — это специализированные электронные устройства, предназначенные для оптимизации и обработки необработанных выходных сигналов весоизмерительных датчиков. Эти устройства выполняют несколько важных функций, которые преобразуют слабые сигналы датчиков в надежные, точные и надежные данные измерений. Основная цель — захват сигнала аналогового тензодатчика и преобразование его в электрический сигнал более высокого уровня, который может эффективно использоваться системами измерения и управления.

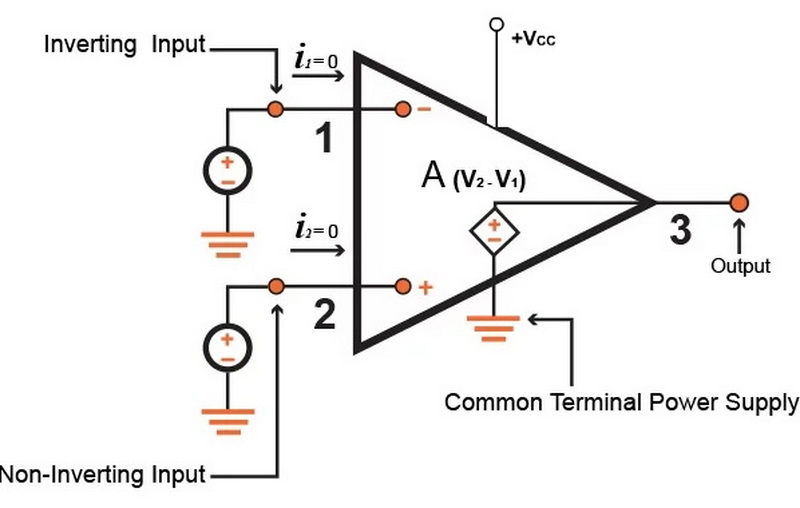

Основные операции, выполняемые преобразователями сигналов, включают усиление, фильтрацию и преобразование сигнала. Они работают, беря минимальное выходное напряжение от тензодатчиков (обычно в диапазоне нескольких милливольт) и усиливая его до стандартизированного выходного уровня, который может легко интерпретироваться подключенными устройствами. Кроме того, они обеспечивают такие важные функции, как подача напряжения возбуждения на тензодатчик, фильтрация шума и линеаризация сигнала для обеспечения точности измерений.
Формирователи сигналов датчиков нагрузки выпускаются в различных формах, каждая из которых предназначена для удовлетворения конкретных требований применения:
1. Формирователи аналоговых сигналов. Эти традиционные устройства обрабатывают и выдают аналоговые сигналы и идеально подходят для простых приложений, требующих постоянного напряжения или тока на выходе.
2. Цифровые преобразователи сигналов. Современные устройства, преобразующие аналоговые сигналы в цифровой формат и предлагающие расширенные функции, такие как регистрация данных и подключение к сети.
3. Кондиционеры, монтируемые на DIN-рейку: устройства промышленного класса, предназначенные для простой установки в панелях управления и электрических шкафах.
4. Портативные преобразователи сигналов: компактные устройства, подходящие для полевых применений и мобильных измерительных систем.
5. Интегрированные усилители-кондиционеры: комбинированные устройства, обеспечивающие функции усиления и формирования сигнала в одном корпусе.
Правильная установка преобразователя сигнала датчика веса имеет решающее значение для оптимальной работы. Процесс обычно включает в себя:
1. Физический монтаж: надежная установка в соответствующем корпусе или панели.
2. Подключение питания: правильная проводка источника питания с правильным номинальным напряжением.
3. Подключение тензодатчика: Точная разводка входов тензодатчиков в соответствии со спецификациями производителя.
4. Конфигурация вывода: настройка желаемого формата и диапазона вывода.
5. Калибровка: точная настройка системы для точных измерений.
Посмотрите это руководство по установке:
Преобразователи сигналов датчиков нагрузки находят применение во многих отраслях:
- Производство: контроль качества и мониторинг процессов.
- Пищевая промышленность: взвешивание и упаковка ингредиентов.
- Фармацевтика: точное измерение рецептуры лекарств.
- Аэрокосмическая промышленность: измерение силы при тестировании и проверке.
- Исследовательские лаборатории: научные эксперименты и сбор данных.
- Строительство: мониторинг структурной нагрузки
- Транспорт: системы взвешивания автомобилей.
Регулярное техническое обслуживание и правильные процедуры устранения неполадок обеспечивают оптимальную производительность:
1. Регулярные проверки калибровки
2. Мониторинг качества сигнала
3. Проверка соединения
4. Защита окружающей среды
5. Обновления программного обеспечения (для цифровых устройств)
6. Документирование истории производительности
Формирователи сигналов датчиков нагрузки являются важными компонентами современных измерительных систем, обеспечивая важнейшую связь между датчиками и измерительными дисплеями или системами управления. Их правильный выбор, установка и обслуживание жизненно важны для точного и надежного измерения силы.
Ответ: Основная функция преобразователя сигнала тензодатчиков — усиление, фильтрация и преобразование слабых электрических сигналов от тензодатчиков в стандартизированные выходные данные, которые могут использоваться системами измерения и управления.
Ответ: Частота калибровки зависит от требований использования и применения, но обычно составляет от каждых 6 месяцев до ежегодного для большинства промышленных применений.
Ответ: Да, многие современные преобразователи сигналов могут обрабатывать несколько входов датчиков нагрузки, но они должны быть правильно подобраны и настроены для конкретного применения.
Ответ: Общие типы выходов включают напряжение (0–10 В), ток (4–20 мА) и цифровые форматы (RS-232, RS-485, USB).
Ответ: Факторы окружающей среды, такие как температура, влажность, электромагнитные помехи и вибрация, могут влиять на производительность, поэтому правильная установка и защита имеют решающее значение.
