Рулевое управление датчик крутящего момента является важнейшим компонентом систем рулевого управления с электроусилителем (EPS), которые в значительной степени заменили традиционный гидравлический усилитель рулевого управления в современных автомобилях. Основная функция датчика крутящего момента на рулевом колесе — измерение величины силы или крутящего момента, прилагаемого водителем к рулевому колесу. Эта информация затем используется для определения соответствующего уровня усиления, необходимого для поворота колес.

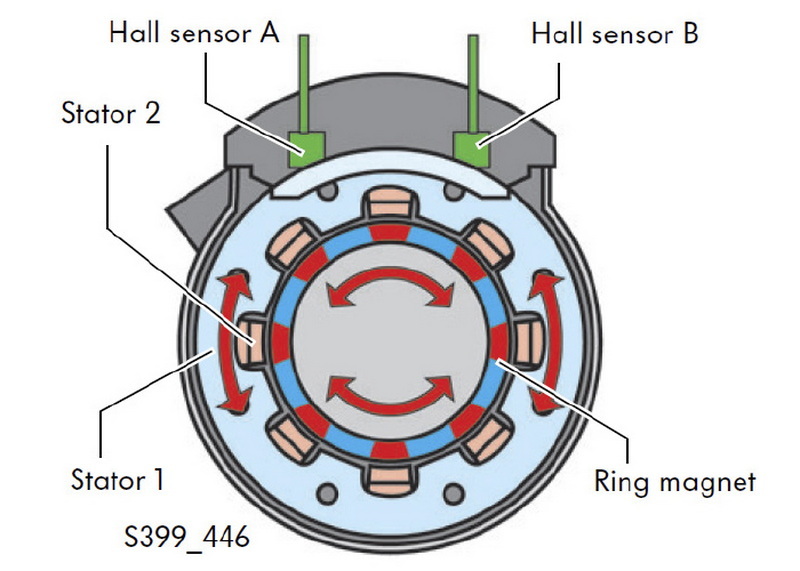

Датчик обычно расположен на рулевой колонке или внутри рулевого механизма. Он состоит из нескольких ключевых компонентов:
- Торсион
- Магнитные элементы (обычно ротор и статор)
- Датчики Холла
- Электронная схема
Когда водитель поворачивает руль, торсион слегка прокручивается. Этот поворот фиксируется магнитными элементами и датчиками Холла, которые преобразуют механическое движение в электрический сигнал. Электронный блок управления (ЭБУ) автомобиля затем интерпретирует этот сигнал, чтобы определить, какое усилие рулевого управления требуется.
Датчики крутящего момента на рулевом колесе стали незаменимыми в современном автомобильном дизайне по нескольким причинам:
1. Точная помощь в рулевом управлении: точно измеряя усилия водителя, система EPS может обеспечить необходимую помощь, делая рулевое управление легким на низких скоростях и более жестким на высоких скоростях для лучшего контроля.
2. Повышенная топливная экономичность. В отличие от гидравлических систем, которые постоянно потребляют мощность от двигателя, системы EPS с датчиками крутящего момента активируются только при необходимости, снижая общее потребление энергии.
3. Улучшенные функции безопасности. Данные датчиков крутящего момента рулевого управления могут быть интегрированы с другими системами автомобиля для улучшения контроля устойчивости и помощи передовым системам помощи водителю (ADAS).
4. Настраиваемое ощущение рулевого управления. Производители могут программировать различные профили рулевого управления для различных режимов вождения, от комфортного до спортивного, что повышает удовольствие от вождения.
Чтобы полностью оценить важность датчиков крутящего момента рулевого управления, важно понять принцип их работы:
1. Обнаружение крутящего момента: когда водитель прикладывает усилие к рулевому колесу, торсион в рулевой колонке слегка поворачивается.
2. Изменения магнитного поля. Этот поворот вызывает изменение магнитного поля, создаваемого компонентами ротора и статора датчика.
3. Генерация сигнала. Датчики на эффекте Холла обнаруживают изменения магнитного поля и преобразуют их в электрические сигналы.
4. Обработка сигналов. ЭБУ обрабатывает эти сигналы для расчета точного крутящего момента, приложенного водителем.
5. Расчет помощи: на основе входного крутящего момента и других факторов, таких как скорость автомобиля, ЭБУ определяет соответствующий уровень помощи рулевого управления.
6. Активация двигателя. Электродвигатель в системе EPS активируется для оказания расчетной помощи, облегчая водителю рулевое управление.
Интеграция датчиков крутящего момента рулевого управления в современные автомобили дает многочисленные преимущества:
- Переменная помощь: система может оказывать большую помощь на низких скоростях для облегчения парковки и меньшую на высоких скоростях для лучшего ощущения дороги.
- Адаптивное рулевое управление: система помощи может адаптироваться к различным условиям вождения, например, к боковому ветру или неровностям дорожного покрытия.
- Контроль устойчивости: точные измерения датчика крутящего момента помогают повысить эффективность электронных систем контроля устойчивости.
- Помощь в удержании полосы движения: датчики крутящего момента могут обнаруживать небольшие усилия рулевого управления, помогая функционировать системам помощи в удержании полосы движения.
- Снижение энергопотребления: системы EPS с датчиками крутящего момента более энергоэффективны, чем гидравлические системы, что способствует лучшей экономии топлива.
- Режимы вождения: производители могут предлагать различные режимы рулевого управления (например, комфортный, спортивный), регулируя характеристики реакции датчика крутящего момента.
Датчики крутящего момента на рулевом колесе не ограничиваются только базовой поддержкой рулевого управления. Они играют решающую роль в нескольких передовых автомобильных технологиях:
В беспилотных транспортных средствах датчики крутящего момента на рулевом колесе обеспечивают важную обратную связь с системой автономного вождения, позволяя ей точно регулировать рулевое управление и сохранять контроль над автомобилем.
Эти передовые системы полностью устраняют механическую связь между рулевым колесом и колесами. Датчики крутящего момента на рулевом колесе необходимы для предоставления водителю реалистичной обратной связи в таких настройках.
Анализируя сигналы рулевого управления с помощью датчиков крутящего момента, автомобили могут обнаруживать признаки усталости или отвлечения внимания водителя, повышая функции безопасности.
Хотя датчики крутящего момента рулевого управления значительно улучшили системы рулевого управления автомобиля, все еще существуют проблемы и области для улучшения:
Обеспечение долгосрочной надежности этих датчиков в суровых автомобильных условиях является постоянной задачей производителей.
Повышение точности измерения крутящего момента, особенно в экстремальных условиях, является ключевым направлением исследований и разработок.
Поскольку транспортные средства становятся все более взаимосвязанными, приоритетом становится поиск способов лучшей интеграции данных датчиков крутящего момента рулевого управления с другими системами автомобиля.
Внедрение датчиков крутящего момента рулевого управления оказало глубокое влияние на конструкцию и производительность автомобиля:
Системы EPS с датчиками крутящего момента обычно легче гидравлических систем, что способствует снижению общего веса автомобиля и повышению эффективности использования топлива.
Компактность этих датчиков обеспечивает более гибкую конструкцию автомобиля, освобождая место под капотом для других компонентов.
Точный контроль, обеспечиваемый датчиками крутящего момента, позволяет производителям точно настраивать характеристики рулевого управления в соответствии с характером различных моделей автомобилей.
Датчики крутящего момента на рулевом колесе произвели революцию в автомобильной промышленности, создав более точные, эффективные и адаптируемые системы рулевого управления. По мере того, как транспортные средства продолжают развиваться в сторону большей электрификации и автономности, роль этих датчиков будет становиться только более важной. Они не только улучшают впечатления от вождения, но и вносят значительный вклад в безопасность и эффективность автомобиля.
Будущее технологий рулевого управления выглядит многообещающим: текущие исследования направлены на повышение точности датчиков, долговечности и интеграции с другими системами автомобиля. По мере того, как мы движемся к полностью автономным транспортным средствам, данные, предоставляемые датчиками крутящего момента рулевого управления, будут иметь неоценимое значение для создания более безопасных и более отзывчивых систем беспилотного вождения.
В заключение, датчики крутящего момента рулевого управления являются ярким примером того, как, казалось бы, небольшие компоненты могут оказать огромное влияние на общую производительность и безопасность современных автомобилей. Их дальнейшее развитие, несомненно, сыграет решающую роль в формировании будущего автомобильных технологий.
Датчики крутящего момента на рулевом колесе рассчитаны на весь срок службы автомобиля в нормальных условиях. Однако им может потребоваться замена, если они повреждены в результате аварии или в случае неисправности системы EPS. Регулярные проверки технического состояния автомобиля помогут выявить любые проблемы на ранней стадии.
Да, неисправный датчик крутящего момента рулевого управления может косвенно повлиять на топливную экономичность. Если датчик выдает неверные данные, система EPS может применить ненужное усиление рулевого управления, в результате чего электродвигатель будет работать интенсивнее и потреблять больше энергии, что может немного увеличить расход топлива.
Датчики момента рулевого управления в основном используются в автомобилях с электроусилителем рулевого управления. В то время как большинство современных легковых автомобилей и легких грузовиков используют EPS, некоторые тяжелые автомобили и старые модели могут по-прежнему использовать гидравлический усилитель рулевого управления, для которого не требуется датчик крутящего момента.
В автономных транспортных средствах датчики крутящего момента на рулевом колесе обеспечивают важную информацию о взаимодействии автомобиля с дорогой. Эти данные помогают системе автономного вождения точно регулировать рулевое управление, поддерживать положение полосы движения и реагировать на изменяющиеся дорожные условия, повышая безопасность и эффективность возможностей самостоятельного вождения.
Да, производители могут использовать данные датчика крутящего момента рулевого управления для создания настраиваемых профилей рулевого управления. Это позволяет водителям выбирать различные режимы рулевого управления, например комфортный для езды по городу или спортивный для более отзывчивого управления, регулируя то, как система EPS интерпретирует и реагирует на входные сигналы датчика крутящего момента.
