Прежде чем углубляться в особенности датчики крутящего момента, важно понять саму концепцию крутящего момента. Крутящий момент — это вращательная сила, которая заставляет объект вращаться вокруг оси. Это фундаментальная мера в механике, имеющая решающее значение для понимания работы вращающихся механизмов, двигателей и различных механических систем.
Крутящий момент обычно измеряется в таких единицах, как Ньютон-метры (Нм) или фут-фунты (фут-фунты). Способность точно измерять крутящий момент жизненно важна для обеспечения оптимальной производительности, эффективности и безопасности во многих приложениях.
Датчики крутящего момента выполняют несколько важных функций в различных отраслях и приложениях. Давайте рассмотрим основные задачи, которые решают эти устройства:
Основная функция датчика крутящего момента — измерение крутящего момента, приложенного к объекту или системе. Это измерение может быть статичным (крутящий момент в состоянии покоя) или динамическим (крутящий момент во время движения). Датчики крутящего момента могут точно определять величину крутящего момента, предоставляя важные данные для различных промышленных применений.
Датчики крутящего момента действуют как преобразователи, преобразуя физические изменения крутящего момента в точные электрические сигналы. Такое преобразование обеспечивает легкую интеграцию с электронными системами анализа, контроля и мониторинга данных.
Во многих приложениях датчики крутящего момента используются не только для измерения, но и для управления. Например, в автомобильных двигателях датчики крутящего момента контролируют выходной крутящий момент двигателя, позволяя электронной системе управления регулировать параметры двигателя для достижения оптимальной производительности и безопасности.
Датчики крутящего момента можно использовать для обнаружения и контроля нагрузки в различных системах. Например, в кранах или подъемном оборудовании датчики крутящего момента помогают обеспечить безопасную работу, постоянно контролируя нагрузку.
Многие современные датчики крутящего момента могут также измерять скорость вращения наряду с крутящим моментом. Эта возможность двойного измерения позволяет рассчитывать мощность, которая является произведением крутящего момента и угловой скорости.
Обеспечивая точные измерения крутящего момента, эти датчики помогают оптимизировать производственные процессы, предотвратить повреждение оборудования из-за чрезмерного затягивания и обеспечить стабильное качество продукции.
Существует несколько типов датчиков крутящего момента, каждый из которых имеет свои принципы работы и конкретные области применения:

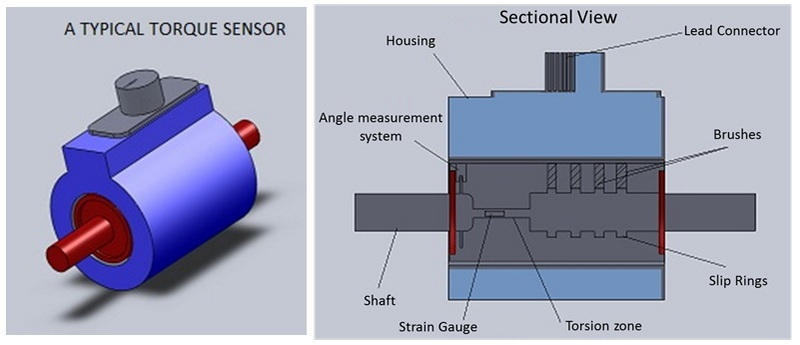

Тензодатчики крутящего момента являются одними из наиболее распространенных типов. Они работают путем измерения деформации или деформации материала при приложении крутящего момента. Деформация вызывает изменение электрического сопротивления, которое затем преобразуется в измерение крутящего момента.

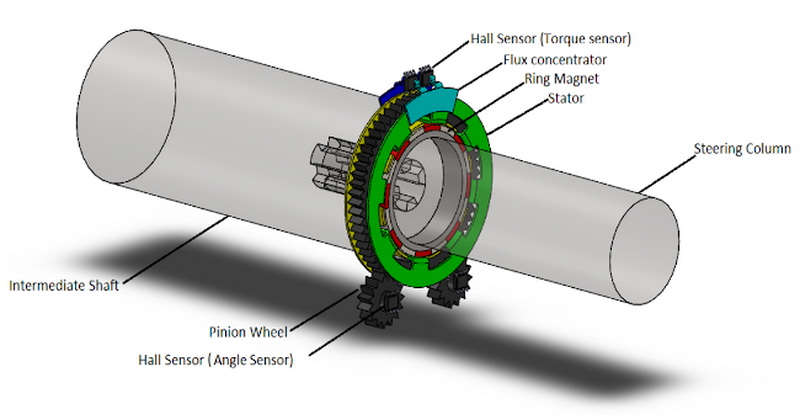

Эти датчики используют магнитоупругий эффект, при котором магнитные свойства определенных материалов изменяются под действием механического напряжения. При приложении крутящего момента датчик обнаруживает изменения в магнитном поле, сопоставляя их с измерениями крутящего момента.
Датчики крутящего момента SAW используют высокочастотные звуковые волны на поверхности пьезоэлектрического материала. Когда прикладывается крутящий момент, это влияет на распространение этих волн, позволяя измерить крутящий момент.
Эти датчики используют свет для измерения крутящего момента. Обычно они включают в себя источник света, детектор и диск кодера. Приложение крутящего момента вызывает изменение светового рисунка, что затем интерпретируется как измерение крутящего момента.
Датчики крутящего момента находят применение в широком спектре отраслей и сценариев:
В автомобильном секторе датчики крутящего момента широко используются для:
- Тестирование и разработка двигателей.
- Оптимизация системы трансмиссии
- Управление рулевой системой в электроусилителе руля
- Проверка тормозной системы
В аэрокосмической промышленности датчики крутящего момента используются для:
- Испытания авиационных двигателей.
- Измерение производительности пропеллера
- Системы управления на поверхности управления
В производстве датчики крутящего момента имеют решающее значение для:
- Контроль качества в процессе сборки.
- Мониторинг и управление промышленным оборудованием.
- Управление силой роботизированной руки
Датчики крутящего момента играют жизненно важную роль в:
- Оптимизация производительности ветряных турбин.
- Мониторинг энергетического оборудования
- Операции по бурению нефти и газа.
В условиях НИОКР датчики крутящего момента используются для:
- Испытание и характеристика материалов
- Тестирование и валидация прототипа.
- Биомеханические исследования
Чтобы понять, как работают датчики крутящего момента, давайте разберем процесс:
1. Приложение крутящего момента. Когда к датчику прикладывается крутящий момент, это вызывает небольшую деформацию или растяжение материала датчика.
2. Чувствительный элемент: Чувствительный элемент (например, тензорезисторы, магнитоупругие материалы) обнаруживает эту деформацию.
3. Генерация сигнала: деформация преобразуется в электрический сигнал. Для тензорезисторов это связано с изменением электрического сопротивления.
4. Обработка сигнала. Электрический сигнал обрабатывается и усиливается.
5. Выход: обработанный сигнал преобразуется в читаемое значение измерения крутящего момента, которое часто отображается в цифровом виде или используется в качестве входных данных для систем управления.
Хотя датчики крутящего момента невероятно полезны, существует ряд проблем и соображений, о которых следует помнить:
Многие датчики крутящего момента чувствительны к изменениям температуры, что может повлиять на их точность. Усовершенствованные датчики часто включают в себя механизмы температурной компенсации.
Датчики крутящего момента должны быть защищены от условий перегрузки, которые могут повредить датчик или повлиять на его калибровку.
В динамических приложениях шум сигнала может стать серьезной проблемой. Для точных измерений необходимы правильные методы экранирования и обработки сигналов.
Регулярная калибровка имеет решающее значение для обеспечения постоянной точности датчиков крутящего момента. Для поддержания работоспособности датчика в течение длительного времени необходимо соблюдать надлежащие процедуры технического обслуживания.
Область измерения крутящего момента постоянно развивается, и на горизонте маячит несколько интересных тенденций:

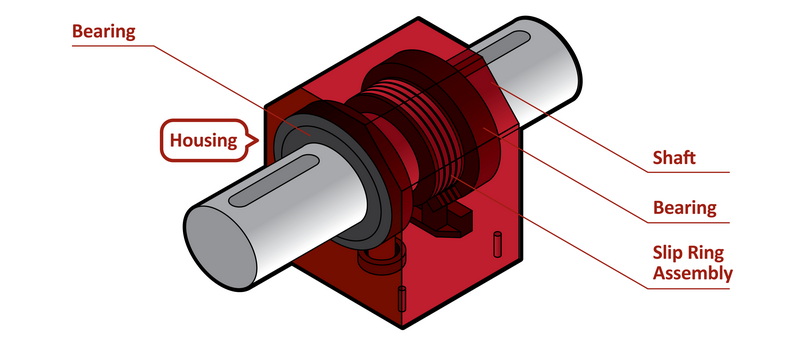

Достижения в области беспроводных технологий привели к разработке беспроводных датчиков крутящего момента, устраняющих необходимость в контактных кольцах во вращающихся устройствах.
Растет тенденция к созданию более компактных датчиков крутящего момента, особенно для применения в робототехнике и медицинских устройствах.
Интеграция датчиков крутящего момента с платформами Интернета вещей (IoT) и искусственным интеллектом открывает новые возможности для профилактического обслуживания и оптимизации в реальном времени.
Продолжаются исследования по разработке датчиков крутящего момента с повышенной долговечностью и устойчивостью к суровым условиям окружающей среды.
Датчики крутящего момента являются незаменимыми инструментами в современной технике и технологиях. Они предоставляют важные данные для измерения, мониторинга и контроля вращательной силы в широком спектре применений. Датчики крутящего момента играют жизненно важную роль во многих отраслях: от обеспечения безопасности и эффективности автомобильных двигателей до оптимизации производственных процессов.
Поскольку технологии продолжают развиваться, мы можем ожидать увидеть еще больше инновационных приложений и улучшений в технологии измерения крутящего момента. Будущее открывает захватывающие возможности для более точных, долговечных и универсальных датчиков крутящего момента, что еще больше расширит нашу способность понимать и контролировать механические системы.
Измерение статического крутящего момента включает измерение крутящего момента при отсутствии вращения, например, при затягивании болта. С другой стороны, динамическое измерение крутящего момента предполагает измерение крутящего момента во время вращения, как при работающем двигателе. Динамические измерения зачастую более сложны из-за необходимости учитывать такие факторы, как инерция и вибрация.
Частота калибровки зависит от конкретного применения и условий использования. Как правило, рекомендуется калибровать датчики крутящего момента не реже одного раза в год. Однако в критически важных приложениях или в суровых условиях может потребоваться более частая калибровка. Всегда следуйте рекомендациям производителя и отраслевым стандартам для вашего конкретного случая использования.
Большинство современных датчиков крутящего момента предназначены для измерения крутящего момента как по часовой стрелке, так и против нее. Эти двунаправленные датчики обычно дают положительные показания для одного направления и отрицательные показания для другого. Однако важно проверить эту возможность при выборе датчика для вашего приложения.
Бесконтактные датчики крутящего момента, такие как магнитоупругие или датчики SAW, имеют ряд преимуществ:
- Они не требуют физического контакта с вращающимся валом, что снижает износ и необходимость технического обслуживания.
- Они могут работать на более высоких скоростях, чем контактные датчики.
- Они менее восприимчивы к механическим воздействиям.
- Они часто имеют более длительный срок службы из-за снижения механического напряжения.
Факторы окружающей среды могут существенно повлиять на работу датчика крутящего момента. Колебания температуры могут повлиять на калибровку и точность датчика. Влажность может привести к коррозии или электрическим помехам. Вибрация и удары могут вызвать механическое напряжение или смещение. Электромагнитные помехи могут нарушить передачу сигнала. Высококачественные датчики крутящего момента оснащены функциями для смягчения этих эффектов, такими как температурная компенсация и надежное экранирование.
