Тензодатчики являются важными компонентами в различных отраслях промышленности, обеспечивая точные измерения силы или веса. Одна из распространенных спецификаций, с которой вы можете столкнуться, — это «выходное напряжение 2 мВ/В». В этой статье мы углубимся в то, что это означает, как работают тензодатчики, их применение и многое другое.
Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации материала под нагрузкой. При приложении нагрузки тензорезистор деформируется, изменяя свое электрическое сопротивление. Это изменение затем преобразуется в сигнал напряжения, который можно измерить и интерпретировать.
1. Тензодатчики: наиболее широко используемый тип, известный своей точностью и надежностью.
2. Гидравлические тензодатчики: используйте давление жидкости для измерения веса, подходит для тяжелых грузов.
3. Пневматические тензодатчики. Используйте давление воздуха, часто используемое в приложениях, требующих высокой скорости и малого веса.
4. Емкостные тензодатчики: измеряют изменения емкости, вызванные изменениями нагрузки, обычно используются в специализированных приложениях.
Спецификация «2 мВ/В» относится к выходному сигналу тензодатчика относительно приложенного к нему напряжения возбуждения. Вот разбивка:
◆ мВ: милливольты, единица измерения напряжения.
◆ В: Вольты, единица измерения напряжения возбуждения.
Когда тензодатчик имеет выходное напряжение 2 мВ/В, это означает, что на каждый приложенный вольт возбуждения тензодатчик будет выдавать выходное напряжение 2 милливольта при полной нагрузке. Например, если напряжение возбуждения составляет 10 В, максимальная выходная мощность при полной нагрузке будет равна:
Выход=2 мВ/В×10 В=20 мВВыход=2 мВ/В×10 В=20 мВ
Этот выходной сигнал является линейным, что означает, что если вы примените половину нагрузки, вы получите половину выходного напряжения.
Выходная спецификация имеет решающее значение по нескольким причинам:
◆ Калибровка: знание выходного сигнала позволяет выполнить точную калибровку измерительных приборов.
◆ Обработка сигнала. Понимание выходного сигнала помогает при проектировании схемы обработки сигнала для усиления и преобразования сигнала в полезные данные.
◆ Совместимость: гарантирует, что тензодатчик можно интегрировать с существующими системами, имеющими особые требования к входным параметрам.
Тензодатчики используются в различных приложениях в разных отраслях:
1. Промышленное взвешивание: используется в весах для взвешивания продукции при производстве и транспортировке.
2. Автомобильные испытания. Измеряйте силы при краш-тестах и тестировании компонентов.
3. Аэрокосмическая отрасль: используется при нагрузочных испытаниях компонентов самолетов.
4. Медицинские приборы: взвешивание пациентов и измерение усилий в медицинском оборудовании.
5. Строительство: Мониторинг нагрузок на конструкции и оборудование.
В промышленных условиях датчики веса являются неотъемлемой частью систем взвешивания. Например, на производственной линии можно использовать тензодатчики, чтобы гарантировать, что продукция соответствует весовым характеристикам. Если вес продукта недостаточен, его можно автоматически отбраковать, обеспечивая контроль качества. Аналогичным образом, при доставке тензодатчики помогают определить вес посылок, что имеет решающее значение для расчета стоимости доставки.
Калибровка является критически важным процессом для обеспечения точности весоизмерительных датчиков. Он включает в себя сравнение выходных данных тензодатчика с известным стандартом. Этот процесс можно выполнить, используя гири известной массы. Тензодатчик подвергается воздействию этих весов, и результат записывается. Любые несоответствия можно устранить с помощью настроек калибровки в измерительном приборе.
Тензодатчики работают по принципу преобразования механической силы в электрический сигнал. Самый распространенный тип, тензодатчик, состоит из металлического элемента, который деформируется при приложении нагрузки. К этому элементу прикрепляются тензорезисторы. По мере деформации элемента деформируются и тензорезисторы, изменяя свое электрическое сопротивление. Это изменение сопротивления измеряется и преобразуется в сигнал напряжения.
Необработанный выходной сигнал тензодатчика обычно очень мал, часто в диапазоне милливольт. Следовательно, преобразование сигнала необходимо для усиления этого сигнала для дальнейшей обработки. Формирование сигнала может включать усиление, фильтрацию и аналого-цифровое преобразование. Это гарантирует, что выходные данные подходят для отображения или дальнейшего анализа.
На производительность весовых ячеек могут влиять несколько факторов:
◆ Температура: Тензодатчики могут быть чувствительны к изменениям температуры, что может повлиять на их точность. Крайне важно использовать тензодатчики, рассчитанные на ожидаемый температурный диапазон применения.
◆ Механическое напряжение. Перегрузка весоизмерительного датчика может привести к необратимой деформации, что приведет к неточным показаниям. Крайне важно выбрать тензодатчик с соответствующей емкостью для применения.
◆ Электрический шум. На весоизмерительные датчики могут влиять электрические помехи от близлежащего оборудования. Правильные методы экранирования и заземления могут помочь решить эту проблему.
Тензодатчики обладают рядом преимуществ, которые делают их предпочтительным выбором для измерения веса и силы:
◆ Высокая точность: весоизмерительные датчики обеспечивают точные измерения, которые необходимы для контроля качества в производстве и других приложениях.
◆ Долговечность. Многие тензодатчики рассчитаны на работу в суровых условиях, что делает их пригодными для промышленного применения.
◆ Универсальность. Тензодатчики можно использовать в различных приложениях: от простых весов до сложных систем измерения силы.
Тензодатчики бывают различных конфигураций для разных применений:
◆ Тензодатчики S-типа: они универсальны и могут использоваться при растяжении и сжатии.

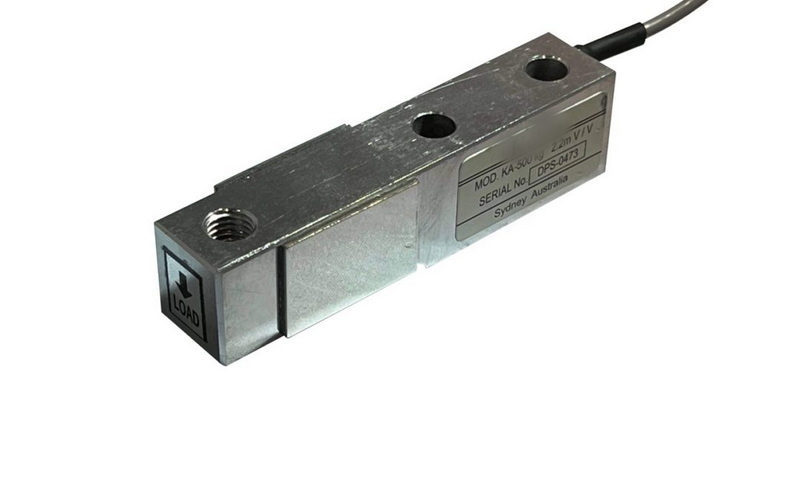

◆ Датчики нагрузки на сдвиговую балку: обычно используются в платформенных весах и обеспечивают высокую точность и стабильность.
◆ Тензодатчики для изгибающихся балок: часто используются в устройствах с малой производительностью, например, в небольших весах.
По мере развития технологий тензодатчики становятся все более совершенными. Некоторые тенденции, за которыми стоит следить, включают в себя:
◆ Беспроводные тензодатчики: устраняют необходимость в кабелях, упрощая установку и снижая износ.
◆ Интеллектуальные тензодатчики. Оснащенные датчиками и возможностями связи, эти тензодатчики могут предоставлять данные и диагностику в режиме реального времени.
◆ Интеграция с Интернетом вещей. Тензодатчики все чаще интегрируются в системы Интернета вещей (IoT), что позволяет осуществлять удаленный мониторинг и анализ данных.
Понимание выходных характеристик тензодатчиков, таких как 2 мВ/В, необходимо для их эффективного применения в различных областях. Тензодатчики играют решающую роль в обеспечении точных измерений, которые жизненно важны для контроля качества, безопасности и эффективности во многих отраслях.
Максимальный выходной сигнал будет 20 мВ.
Калибровка включает в себя применение известных весов и корректировку выходных показаний для соответствия ожидаемым значениям.
Температура, механическое напряжение и электрический шум могут повлиять на точность.
Да, но убедитесь, что они рассчитаны на такие условия окружающей среды, как влажность и экстремальные температуры.
Датчик веса специально измеряет вес или нагрузку, а датчик силы может измерять различные типы сил, включая растяжение и сжатие.
