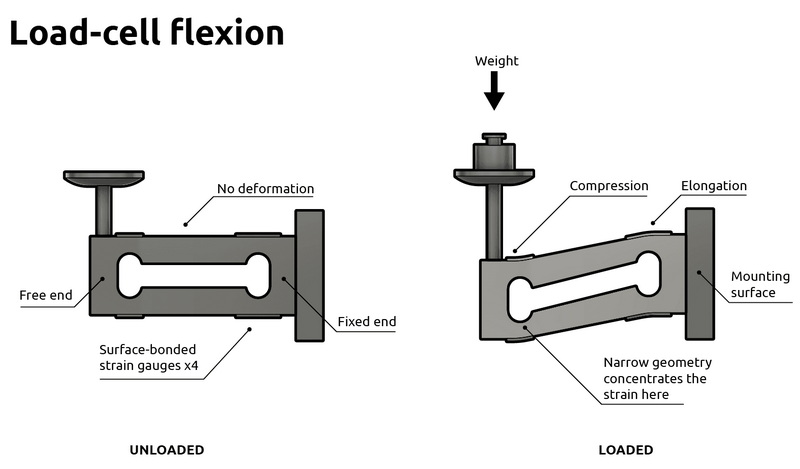

A датчик нагрузки Это тип преобразователя, который преобразует силу в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации материала под нагрузкой. При приложении нагрузки тензорезистор деформируется, изменяя свое электрическое сопротивление. Это изменение затем преобразуется в сигнал напряжения, который можно измерить и интерпретировать.
1. Тензодатчики сжатия. Они предназначены для измерения сил сжатия. Они часто используются в таких приложениях, как весы и промышленные весы.
2. Тензодатчики растяжения. Они измеряют растягивающие силы и обычно используются в таких приложениях, как подвесные весы и системы измерения силы.
3. Тензодатчики изгибаемой балки. Они универсальны и могут измерять как растяжение, так и сжатие. Их часто используют в платформенных весах.
4. Тензодатчики S-типа. Они используются как для растяжения, так и для сжатия и популярны в лабораторных и промышленных целях.
5. Тензодатчики с поперечной балкой. Эти датчики нагрузки предназначены для измерения сил сдвига и обычно используются в промышленности, где пространство ограничено.

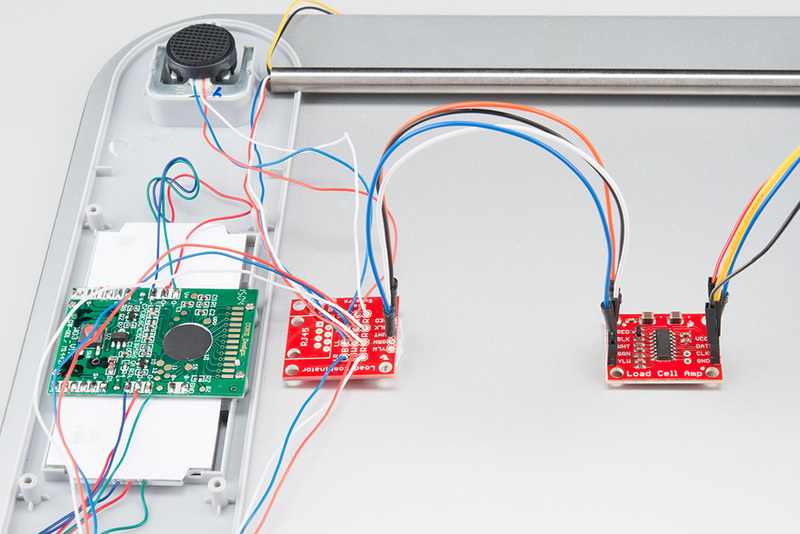

Применительно к тензодатчикам усиление относится к отношению выходного сигнала к входному сигналу. Это мера того, насколько тензодатчик усиливает электрический сигнал, генерируемый тензодатчиком. Коэффициент усиления имеет решающее значение для обеспечения того, чтобы небольшие изменения напряжения, создаваемые тензодатчиком, усиливались до уровня, который можно точно измерить с помощью аналого-цифрового преобразователя (АЦП) или других измерительных устройств.
Настройка усиления влияет на чувствительность и точность датчика веса. Если усиление слишком низкое, выходной сигнал может быть слишком слабым для точного измерения. И наоборот, если усиление слишком велико, это может привести к насыщению, когда выходной сигнал превышает максимальный предел измерительного устройства, что приводит к неточным показаниям. Правильные настройки усиления гарантируют, что тензодатчик работает в оптимальном диапазоне, обеспечивая надежные и точные измерения.
Выигрыш можно рассчитать по следующей формуле:
$$ ext{Gain} = rac{ ext{Выходное напряжение}}{ ext{Входное напряжение}} $$
Где:
◆ Выходное напряжение — это сигнал напряжения, вырабатываемый тензодатчиком.
◆ Входное напряжение — это напряжение возбуждения, подаваемое на тензодатчик.
Предположим, у вас есть тензодатчик с чувствительностью 2 мВ/В и напряжением возбуждения 10 В. Выходное напряжение при полной шкале (например, 100 кг) будет:
$$ ext{Выходное напряжение} = ext{Чувствительность} imes ext{Напряжение возбуждения} = 2 , ext{мВ/В} imes 10 , ext{В} = 20 , ext{ мВ} $$
Если вы хотите усилить этот сигнал до уровня, подходящего для АЦП с максимальным входным напряжением 5 В, необходимое усиление будет:
$$ ext{Gain} = rac{5 , ext{V}}{20 , ext{мВ}} = rac{5000 , ext{мВ}}{20 , ext{ мВ}} = 250 $$
Это означает, что вам потребуется коэффициент усиления 250, чтобы гарантировать, что выходной сигнал находится в пределах измеряемого диапазона АЦП.
Несколько факторов могут повлиять на соответствующие настройки усиления весоизмерительного датчика:
◆ Чувствительность тензодатчиков. Различные тензодатчики имеют разную чувствительность, что может повлиять на коэффициент усиления, необходимый для точных измерений.
◆ Напряжение возбуждения. Напряжение, подаваемое на тензодатчик, может повлиять на выходной сигнал и, следовательно, на необходимое усиление.
◆ Условия окружающей среды. Температура, влажность и другие факторы окружающей среды могут влиять на работу тензодатчиков, что требует корректировки настроек усиления.
◆ Тип нагрузки: характер измеряемой нагрузки (статическая или динамическая) также может влиять на настройки усиления. Динамические нагрузки могут потребовать различных настроек усиления для учета быстрых изменений силы.
В промышленных условиях тензодатчики используются в весах для измерения веса материалов. Настройка усиления имеет решающее значение для обеспечения точных показаний весов, особенно при измерении тяжелых грузов. Например, на производственном предприятии точные измерения веса необходимы для управления запасами и контроля качества.
Тензодатчики также используются в медицинских устройствах, таких как весы для пациентов и устройства для измерения силы. Точные настройки усиления необходимы для обеспечения безопасности пациента и надежных измерений. В больницах тензодатчики используются в койках для контроля веса пациентов, что может иметь решающее значение для дозирования лекарств и оценки состояния здоровья.
В робототехнике тензодатчики используются для измерения сил и нагрузок на роботизированные руки. Правильные настройки усиления обеспечивают точное управление и обратную связь, повышая производительность робота. Например, на автоматизированных сборочных линиях тензодатчики помогают обеспечить сборку компонентов с правильным усилием, предотвращая повреждения и обеспечивая качество.
Тензодатчики встречаются в различных потребительских товарах, таких как умные весы и кухонные весы. Настройки усиления в этих устройствах гарантируют, что пользователи получают точные измерения веса. В интеллектуальных весах тензодатчики также могут предоставлять дополнительные данные, например о составе тела, путем измерения сопротивления тела.
В строительстве тензодатчики используются для контроля веса материалов, поднимаемых кранами и другой техникой. Точные настройки усиления имеют решающее значение для предотвращения перегрузки, которая может привести к авариям и выходу оборудования из строя. Тензодатчики также можно использовать для мониторинга состояния конструкций, где они измеряют нагрузки на мосты и здания для обеспечения безопасности и целостности.
1. Неточные показания. Если тензодатчик откалиброван неправильно, он может давать неточные показания. Убедитесь, что коэффициент усиления установлен соответствующим образом для ожидаемого диапазона нагрузки.
2. Шум сигнала. Чрезмерное усиление может усилить шум сигнала, что приведет к колебаниям показаний. Используйте методы фильтрации, чтобы минимизировать шум.
3. Насыщение. Если выходной сигнал превышает максимальный входной сигнал измерительного устройства, это может привести к насыщению. Отрегулируйте усиление, чтобы предотвратить эту проблему.
4. Температурный дрейф. Выходные данные весоизмерительных датчиков могут изменяться из-за изменений температуры. Регулярные методы калибровки и компенсации могут помочь смягчить эту проблему.
5. Механические проблемы. Несоосность или механический износ могут повлиять на работу весоизмерительных датчиков. Регулярные проверки и техническое обслуживание необходимы для обеспечения правильной работы.
◆ Калибровка: регулярно калибруйте тензодатчик для обеспечения точных измерений. Калибровку следует выполнять в тех же условиях, что и предполагаемое применение.
◆ Формирование сигнала: используйте методы формирования сигнала для фильтрации шума и улучшения качества сигнала. Это может включать использование фильтров нижних частот или методов усреднения.
◆ Отрегулируйте усиление: если вы столкнулись с насыщением, уменьшите усиление, чтобы привести выходной сигнал в допустимый диапазон. Также может потребоваться регулировка усиления в зависимости от конкретного применения и условий нагрузки.
Понимание настроек усиления тензодатчиков имеет решающее значение для достижения точных измерений в различных приложениях. Рассчитав соответствующий коэффициент усиления, устранив распространенные проблемы и используя подходящее оборудование, вы можете обеспечить оптимальную работу вашего весоизмерительного датчика. Благодаря информации, представленной в этой статье, вы должны быть хорошо подготовлены к эффективному управлению настройками усиления тензодатчиков.
Типичная настройка коэффициента усиления весоизмерительных датчиков может широко варьироваться в зависимости от применения, но общие значения находятся в диапазоне от 100 до 1000. Очень важно выбрать коэффициент усиления, который соответствует чувствительности весоизмерительного датчика и ожидаемому диапазону нагрузки.
Вы можете проверить калибровку, применив известные веса и сравнив выходные данные датчика веса с ожидаемыми значениями. Если имеется существенное расхождение, необходима повторная калибровка. Перед калибровкой также желательно выполнить проверку нулевого баланса.
Хотя можно использовать тензодатчик без усилителя, выходной сигнал обычно слишком слаб для точного измерения, поэтому для большинства приложений необходим усилитель. Усилитель усиливает сигнал, делая его пригодным для обработки АЦП.
Факторы, влияющие на коэффициент усиления, включают чувствительность весоизмерительного датчика, напряжение возбуждения и характеристики измерительного устройства (например, АЦП). Кроме того, на работу весоизмерительного датчика могут влиять условия окружающей среды, такие как температура и влажность.
Частота калибровки зависит от области применения и условий использования. Для критически важных приложений калибровку следует выполнять регулярно, например, ежемесячно или ежеквартально. Также рекомендуется выполнять повторную калибровку после любых значительных изменений условий окружающей среды или нагрузки.
