Тензодатчики и усилители являются важнейшими компонентами современных систем взвешивания и измерения силы. Понимание их функциональности и того, как они взаимодействуют, может дать представление об их приложениях в различных отраслях. В этой статье мы углубимся в то, что такое тензодатчики и усилители, как они работают вместе, их применение и многое другое.
Тензодатчик — это тип преобразователя, который преобразует силу или вес в электрический сигнал. Он обычно используется в системах взвешивания и измерения силы. Тензодатчики можно разделить на несколько типов, в том числе:
- Тензодатчики: это наиболее распространенный тип, в котором используются тензодатчики для измерения деформации, вызванной приложенной силой.
- Гидравлические датчики силы: они используют гидравлическую жидкость для измерения силы; изменение давления в жидкости коррелирует с приложенной нагрузкой.
- Пневматические тензодатчики: они работают по принципу измерения изменений давления в воздухе или газе.

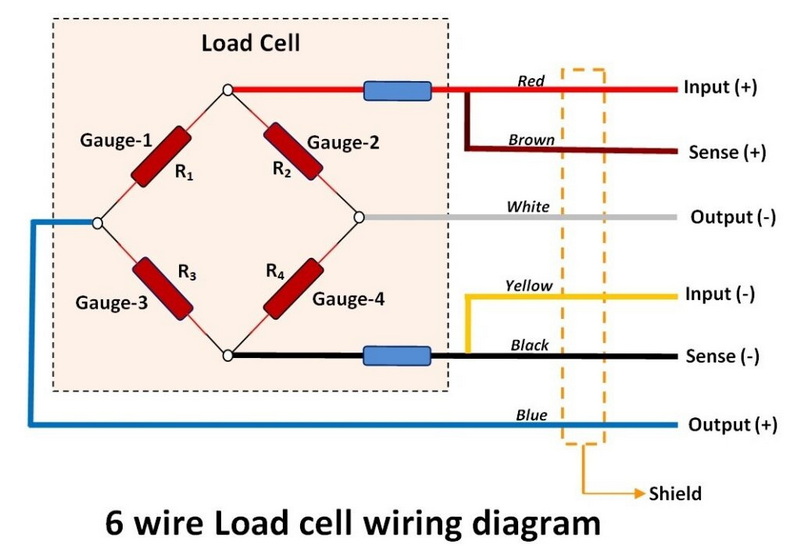

Фундаментальный принцип работы тензодатчика включает в себя конфигурацию моста Уитстона, в которой резисторы (тензодатчики) расположены для обнаружения мельчайших изменений сопротивления из-за деформации. При приложении нагрузки два тензорезистора сжимаются, а два других растягиваются, создавая дисбаланс, который генерирует небольшой сигнал напряжения.
Усилитель — это электронное устройство, которое увеличивает силу электрических сигналов. В контексте тензодатчиков усилители необходимы для обработки слабых сигналов, генерируемых тензодатчиками. Выходной сигнал тензодатчика обычно колеблется в милливольтах (мВ), что часто слишком мало для точной интерпретации большинством электронных систем.
Усилители тензодатчиков выполняют несколько важных функций:
- Формирование сигнала: они фильтруют шум и нежелательные сигналы, чтобы гарантировать, что выходной сигнал представляет собой четкое представление измерений весоизмерительного датчика.
- Усиление: Обработанный сигнал усиливается до полезного уровня, часто преобразуя его в стандарты, такие как 0–10 В или 4–20 мА.
- Аналого-цифровое преобразование: в некоторых системах усиленный сигнал преобразуется из аналогового в цифровой формат для дальнейшей обработки.
Интеграция датчиков веса и усилителей образует законченную систему взвешивания. Вот как они работают вместе:
1. Напряжение возбуждения. Для работы датчиков нагрузки требуется напряжение возбуждения. Это напряжение питает внутреннюю схему тензодатчика и необходимо для генерации выходного сигнала. Усилители датчиков нагрузки часто обеспечивают это напряжение возбуждения, обеспечивая стабильные и точные измерения.
2. Генерация сигнала. Когда к тензодатчику прикладывается нагрузка, он генерирует небольшое изменение напряжения из-за деформации его тензодатчиков.
3. Формирование сигнала. Слабый сигнал от тензодатчика отправляется на усилитель, где он подвергается обработке для удаления шума и повышения четкости.
4. Усиление. Усилитель повышает этот обработанный сигнал до более высокого уровня напряжения, подходящего для обработки контроллерами или дисплеями.
5. Выходной сигнал. Конечный выходной сигнал усилителя может быть в различных форматах (аналоговом или цифровом) в зависимости от требований системы.
Тензодатчики и усилители широко применяются в различных отраслях промышленности:
- Производство: используется для взвешивания сырья и готовой продукции в ходе производственных процессов.
- Продукты питания и напитки: незаменимы в процессах упаковки и контроля качества, где точные измерения веса имеют решающее значение.
- Медицинский: работает в лабораторных условиях для точных измерений в экспериментах и тестах.
- Аэрокосмическая промышленность: используется в системах тестирования и мониторинга, где точные измерения имеют жизненно важное значение для оценки безопасности и производительности.
- Строительство: контроль веса материалов на кранах и подъемниках обеспечивает безопасность во время подъемных операций.
Усилители тензодатчиков состоят из нескольких ключевых компонентов, которые эффективно работают вместе:
- Операционные усилители: усиливают входной сигнал.
- Резисторы и конденсаторы: используются для фильтрации и стабилизации сигнала.
- Микроконтроллеры. В современных системах микроконтроллеры могут использоваться для цифровой обработки сигналов и связи.
Калибровка имеет решающее значение для обеспечения точности измерений, полученных с помощью датчиков веса. Этот процесс включает в себя регулировку настроек тензодатчика и усилителя на основе известных весов. Регулярная калибровка учитывает такие факторы, как изменения температуры и механический износ, обеспечивая надежную работу с течением времени.
Таким образом, тензодатчики и усилители играют жизненно важную роль в точном измерении веса и силы в различных приложениях. Их способность преобразовывать физические силы в читаемые электрические сигналы способствует развитию технологий в таких отраслях, как производство, медицина, аэрокосмическая промышленность и строительство. Понимание того, как эти компоненты работают вместе, расширяет наши возможности по внедрению эффективных измерительных систем, обеспечивающих безопасность, эффективность и точность.
Существует несколько типов тензодатчиков, включая тензодатчики, гидравлические тензодатчики и пневматические тензодатчики, каждый из которых в зависимости от своих принципов работы служит различным приложениям.
Усилитель тензодатчиков необходим, поскольку он преобразует слабые электрические сигналы, генерируемые тензодатчиками, в более сильные сигналы, которые могут быть легко обработаны системами сбора данных или контроллерами.
Калибровка включает в себя настройку параметров усилителя на основе известных весов, при этом гарантируя, что изначально нагрузка не прилагается. Этот процесс помогает поддерживать точность с течением времени.
Да, многие усилители могут одновременно подключаться к нескольким тензодатчикам через распределительные коробки или специальные конфигурации, предназначенные для установок с несколькими тензодатчиками.
Такие отрасли, как производство, пищевая промышленность, медицинские лаборатории, аэрокосмические испытания и строительство, часто используют тензодатчики для точного измерения веса.
