Схема тензодатчика является важнейшим компонентом в различных приложениях, особенно в системах взвешивания. Он преобразует силу, например вес, в электрический сигнал, который можно измерить и обработать. Тензодатчики широко используются в промышленности, робототехнике и потребительских товарах, таких как цифровые весы. В этой статье будут рассмотрены основы схем весоизмерительных датчиков, их компоненты, принципы их работы и их применения.

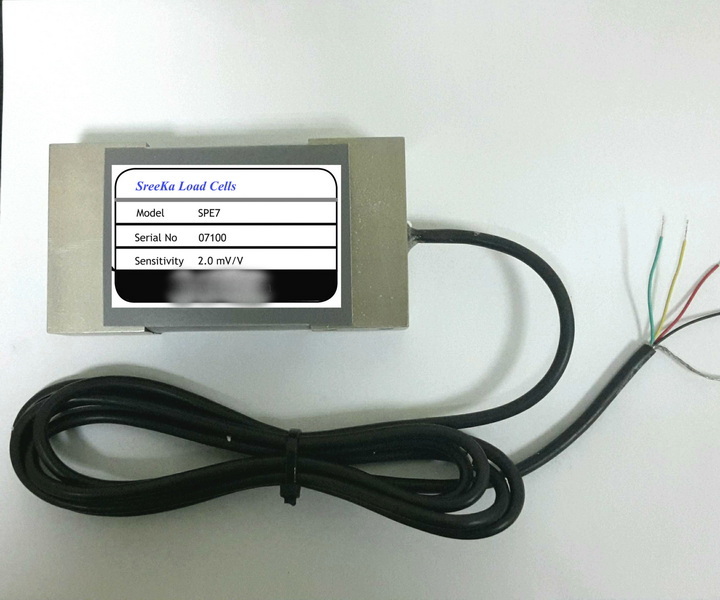

Тензодатчик — это тип преобразователя, который преобразует механическую силу в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, который использует принцип тензодатчиков для измерения деформации. Когда к тензодатчику прилагается нагрузка, он слегка деформируется, вызывая изменение сопротивления тензодатчиков. Это изменение сопротивления затем преобразуется в электрический сигнал.
1. Тензодатчики: это наиболее распространенный тип, в котором для измерения деформации используются тензодатчики.
2. Гидравлические тензодатчики. Они используют гидравлическую жидкость для измерения силы и часто используются в тяжелых условиях эксплуатации.
3. Пневматические датчики силы. Они используют давление воздуха для измерения силы и обычно используются в приложениях, требующих высокой точности.
4. Емкостные тензодатчики. Они измеряют изменения емкости, вызванные деформацией диафрагмы.
Типичная схема тензодатчика состоит из нескольких ключевых компонентов:
1. Тензодатчик: основной датчик, измеряющий силу.
2. Усилитель: часто это инструментальный усилитель, который усиливает слабый сигнал от тензодатчика до полезного уровня.
3. Микроконтроллер. Он обрабатывает усиленный сигнал и преобразует его в читаемый формат, например вес.
4. Источник питания: обеспечивает необходимое напряжение для тензодатчика и усилителя.
5. Дисплей: показывает измеренный вес, часто в цифровом формате.
Тензодатчики могут быть настроены различными способами в зависимости от применения. Наиболее распространенные конфигурации включают в себя:
- Одиночный тензодатчик: используется для простых приложений, таких как весы.
- Несколько тензодатчиков: используются в приложениях, требующих более высокой точности, например, в промышленных весах, где в сети используется несколько тензодатчиков для равномерного распределения нагрузки.
Работу схемы тензодатчика можно разбить на несколько этапов:
1. Приложение силы. Когда на тензодатчик помещается груз, на него действует сила, вызывающая его деформацию.
2. Измерение деформации: деформация тензодатчика изменяет сопротивление прикрепленных к нему тензорезисторов. Это изменение сопротивления пропорционально величине приложенной силы.
3. Усиление сигнала. Небольшой электрический сигнал, генерируемый тензодатчиками, усиливается инструментальным усилителем. Этот шаг имеет решающее значение, поскольку выходной сигнал тензодатчика обычно находится в диапазоне милливольт, что слишком мало для точного считывания большинством микроконтроллеров.
4. Аналого-цифровое преобразование. Усиленный сигнал затем отправляется в микроконтроллер, который преобразует аналоговый сигнал в цифровой формат, который можно обрабатывать.
5. Вывод на дисплей: Наконец, обработанный сигнал отображается на экране, показывая измерение веса.
Схемы тензодатчиков имеют широкий спектр применения в различных отраслях промышленности:
1. Весы: наиболее распространенное применение, используемое в розничной торговле, лабораториях и транспортировке.
2. Промышленная автоматизация: используется в производственных процессах для контроля веса и обеспечения контроля качества.
3. Робототехника. Тензодатчики используются в роботизированных манипуляторах для измерения веса обрабатываемых объектов.
4. Медицинское оборудование: используется в таких устройствах, как больничные койки, для контроля веса пациента.
5. Аэрокосмическая промышленность. Тензодатчики используются в испытательном оборудовании для измерения сил во время летных испытаний.
- Высокая точность: датчики веса обеспечивают точные измерения, что делает их идеальными для применений, требующих высокой точности.
- Долговечность: весоизмерительные ячейки рассчитаны на работу в суровых условиях, что делает их пригодными для промышленного использования.
- Универсальность: их можно использовать в различных целях: от простых весов до сложных промышленных систем.
- Простота интеграции: весоизмерительные ячейки можно легко интегрировать с микроконтроллерами и другими электронными компонентами.
Хотя схемы тензодатчиков предлагают множество преимуществ, есть и проблемы, которые следует учитывать:
- Температурная чувствительность: на датчики нагрузки могут влиять изменения температуры, что может потребовать компенсации при проектировании схемы.
- Калибровка: Регулярная калибровка необходима для поддержания точности с течением времени.
- Шум сигнала: слабые сигналы, генерируемые датчиками нагрузки, могут быть чувствительны к шуму, что требует тщательного проектирования схемы для минимизации помех.
По мере развития технологий схемы весовых датчиков развиваются, чтобы соответствовать требованиям современных приложений. Некоторые тенденции включают в себя:
- Беспроводные тензодатчики: устраняют необходимость в физических соединениях, обеспечивая более гибкую установку и более простую интеграцию в системы Интернета вещей.
- Интеллектуальные тензодатчики: эти тензодатчики, оснащенные встроенными возможностями обработки, могут выполнять анализ данных и напрямую обмениваться данными с другими устройствами, расширяя функциональность и уменьшая потребность во внешних компонентах.
- Миниатюризация: по мере того, как устройства становятся меньше, тензодатчики также разрабатываются так, чтобы занимать меньше места, сохраняя при этом точность и надежность.
Цепи тензодатчиков являются важными компонентами современных систем взвешивания и различных промышленных применений. Понимание их работы, компонентов и приложений может помочь в разработке эффективных измерительных систем. По мере развития технологий тензодатчики продолжают развиваться, предлагая еще большую точность и надежность.
Тензодатчик — это преобразователь, который преобразует механическую силу в электрический сигнал, обычно используемый в приложениях для взвешивания.
Тензодатчик работает, измеряя деформацию, вызванную приложенной силой, которая изменяет сопротивление прикрепленных к нему тензодатчиков. Это изменение затем преобразуется в электрический сигнал.
К основным типам тензодатчиков относятся тензодатчики, гидравлические, пневматические и емкостные тензодатчики.
Схемы тензодатчиков используются в весах, промышленной автоматизации, робототехнике, медицинском оборудовании и аэрокосмических испытаниях.
Калибровка включает в себя применение известных весов к тензодатчику и настройку выходного сигнала в соответствии с ожидаемыми значениями, обеспечивая точные измерения.
