В сфере промышленной автоматизации интеграция датчиков и систем управления имеет решающее значение для эффективной работы. Одним из ключевых компонентов этой интеграции является датчик нагрузки, особенно при взаимодействии с программируемыми логическими контроллерами (ПЛК). В этой статье рассматривается концепция датчиков веса, их функциональность и применение в системах ПЛК, что дает полное понимание их важности в современных промышленных процессах.
Тензодатчик — это тип преобразователя, который преобразует силу или вес в электрический сигнал. Это преобразование необходимо для измерения веса в различных приложениях: от простых весов до сложных промышленных систем. Тензодатчики широко используются в таких отраслях, как производство, пищевая промышленность и логистика, где точные измерения веса имеют решающее значение.
Тензодатчики бывают разных типов, каждый из которых предназначен для конкретного применения. К наиболее распространенным типам относятся:
1. Тензодатчики: это наиболее широко используемые тензодатчики. Они действуют по принципу тензодатчиков, которые меняют сопротивление при растяжении или сжатии. Это изменение сопротивления преобразуется в электрический сигнал, пропорциональный приложенному весу.
2. Гидравлические тензодатчики. Эти тензодатчики используют гидравлическое давление для измерения веса. При приложении нагрузки она сжимает камеру, заполненную жидкостью, и изменение давления измеряется для определения веса.
3. Пневматические тензодатчики. Подобно гидравлическим тензодатчикам, они используют давление воздуха для измерения веса. Они менее распространены, но могут быть полезны в конкретных случаях, когда гидравлические системы невозможны.
4. Тензодатчики S-типа. Они имеют S-образную форму и часто используются для испытаний на растяжение и сжатие. Они универсальны и могут использоваться в различных конфигурациях.
5. Тензодатчики на изгибающуюся балку. Эти тензодатчики предназначены для измерения веса путем изгиба под нагрузкой. Они обычно используются в платформенных весах.
Тензодатчики работают путем преобразования механической силы в электрический сигнал. Когда к тензодатчику прилагается нагрузка, он слегка деформируется. Эта деформация измеряется тензодатчиками, прикрепленными к тензодатчику. Тензорезисторы меняют свое электрическое сопротивление в ответ на деформацию, и это изменение преобразуется в сигнал напряжения.
Необработанный сигнал тензодатчика обычно очень мал и требует усиления и обработки, прежде чем его можно будет использовать ПЛК. Этот процесс включает в себя:
- Усиление: сигнал небольшого напряжения усиливается до уровня, который может быть обработан ПЛК.
- Фильтрация: методы шумоподавления применяются для обеспечения чистоты и точности сигнала.
- Аналого-цифровое преобразование: Обработанный сигнал преобразуется в цифровой формат, который может интерпретироваться ПЛК.

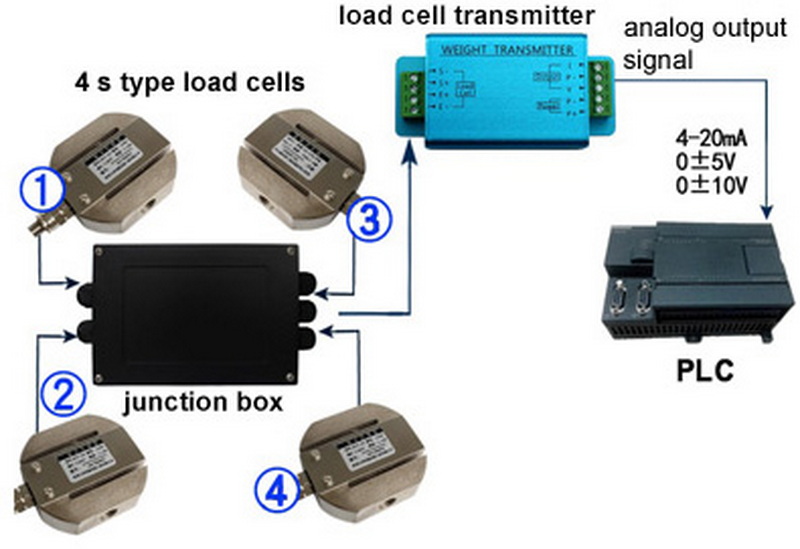

Интеграция датчиков веса с ПЛК позволяет автоматически измерять и контролировать вес в промышленных процессах. ПЛК может получать цифровой сигнал от датчика нагрузки и использовать его для принятия решений на основе заранее заданной логики.

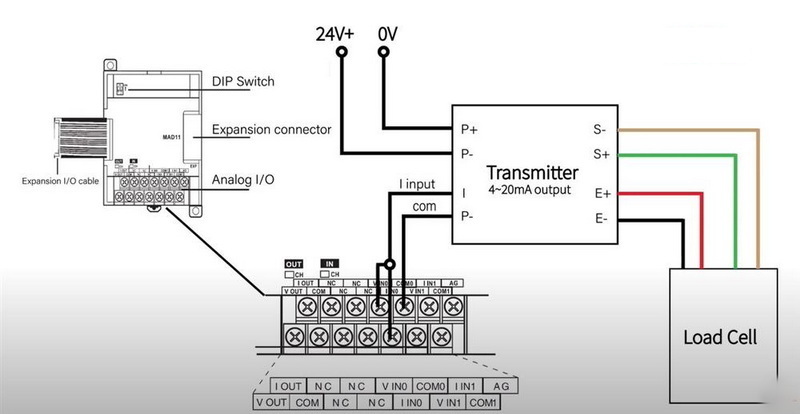

1. Подключение тензодатчика. Тензодатчик должен быть правильно подключен к модулю аналогового ввода ПЛК. Это предполагает подключение выхода тензодатчика к соответствующим клеммам ПЛК.
2. Настройка ПЛК: ПЛК должен быть настроен на распознавание сигнала весоизмерительного датчика. Это включает в себя настройку правильного типа входного сигнала (например, напряжения или тока) и масштабирование входного сигнала для представления фактического веса.
3. Программирование ПЛК. Программа ПЛК должна включать логику для обработки данных о весе. Это может включать в себя установку пороговых значений веса, включение сигналов тревоги или управление другими устройствами на основе измеренного веса.
4. Тестирование и калибровка. После интеграции систему следует протестировать и откалибровать, чтобы обеспечить точные измерения веса. Калибровка включает в себя сравнение выходных данных тензодатчика с известными весами и соответствующую настройку системы.
Тензодатчики используются в различных приложениях в системах ПЛК, в том числе:
В таких отраслях, как пищевая и фармацевтическая промышленность, точное взвешивание имеет решающее значение. Тензодатчики, интегрированные с ПЛК, могут автоматизировать процесс взвешивания, гарантируя, что продукты будут заполнены до правильного веса. Такая автоматизация не только повышает эффективность, но и качество продукции за счет сведения к минимуму человеческих ошибок.
В производстве тензодатчики используются в системах дозирования для измерения точного количества материалов, необходимых для производства. ПЛК может контролировать поток материалов на основе веса, измеренного датчиком веса, обеспечивая соблюдение правильных пропорций. Это особенно важно в отраслях, где качество конечного продукта зависит от точного сочетания ингредиентов.
Тензодатчики также можно использовать для измерения сил в таких приложениях, как испытания и контроль качества. ПЛК может отслеживать эти силы и инициировать действия, если они превышают заранее определенные пределы. Например, в условиях тестирования, если продукт не соответствует требуемым характеристикам силы, ПЛК может автоматически отклонить его с производственной линии.
В логистике и складировании тензодатчики могут помочь в управлении запасами, обеспечивая измерение веса хранящихся товаров в режиме реального времени. Эти данные можно использовать для оптимизации процессов хранения и поиска, обеспечивая точное отслеживание и управление уровнями запасов. Интегрируя тензодатчики с системами управления запасами, компании могут сократить отходы и повысить эффективность.
Тензодатчики можно использовать для мониторинга нагрузок на оборудование, такое как краны и подъемники. ПЛК может гарантировать, что нагрузки не превышают безопасные пределы, предотвращая сбои оборудования и несчастные случаи. Это имеет решающее значение в отраслях, где подъем тяжестей является обычным явлением, поскольку помогает поддерживать стандарты безопасности и защищать работников.
Интеграция датчиков веса с ПЛК дает несколько преимуществ:
- Точность: датчики веса обеспечивают точные измерения веса, которые необходимы для контроля качества и соответствия отраслевым стандартам. Такая точность жизненно важна в отраслях, где даже небольшие отклонения могут привести к серьезным проблемам.
- Автоматизация: интеграция позволяет автоматизировать процессы, уменьшая необходимость ручного вмешательства и повышая эффективность. Автоматизация не только ускоряет операции, но и снижает трудозатраты.
- Мониторинг в реальном времени: ПЛК могут непрерывно отслеживать данные о весе, что позволяет быстро реагировать на изменения в процессе. Эта возможность работы в режиме реального времени позволяет вносить немедленные корректировки, повышая общую производительность системы.
- Регистрация данных: система может регистрировать данные о весе для анализа, помогая выявлять тенденции и улучшать процессы с течением времени. Эти данные могут иметь неоценимое значение для принятия обоснованных решений о производстве и контроле качества.
- Масштабируемость: системы датчиков нагрузки можно легко масштабировать в соответствии с изменениями производственных потребностей. По мере роста бизнеса их системы могут адаптироваться, не требуя полного пересмотра.
Несмотря на то, что тензодатчики предлагают множество преимуществ, есть и проблемы, которые следует учитывать:
- Калибровка: для поддержания точности необходима регулярная калибровка, которая может занять много времени. Компании должны установить график регулярной калибровки, чтобы обеспечить постоянную точность.
- Факторы окружающей среды: на тензодатчики могут влиять температура, влажность и другие факторы окружающей среды, что может потребовать дополнительных компенсационных мер. Понимание условий эксплуатации имеет решающее значение для выбора правильного тензодатчика.
- Помехи сигнала: электрические помехи могут мешать сигналу весоизмерительного датчика, что требует тщательной проводки и экранирования. Правильная установка может смягчить эти проблемы и обеспечить надежную работу.
Тензодатчики играют жизненно важную роль в промышленной автоматизации, особенно при интеграции с ПЛК. Их способность точно измерять вес и силу делает их незаменимыми в различных приложениях, от производства до логистики. Понимание того, как работают тензодатчики и способы их интеграции с ПЛК, может значительно повысить эффективность работы и качество продукции.
Датчик веса преобразует механическую силу или вес в электрический сигнал для измерения и управления.
Калибровка включает сравнение выходных данных датчика веса с известными весами и настройку системы для обеспечения точных измерений.
Распространенные типы включают тензодатчики, гидравлические, пневматические, S-типа и датчики нагрузки с изгибающейся балкой.
Да, но им могут потребоваться защитные кожухи или специальные материалы, чтобы выдерживать экстремальные условия.
ПЛК обрабатывает электрический сигнал от датчика веса, обеспечивая автоматическое управление и мониторинг на основе измерений веса.
