Тензодатчики являются важными компонентами в различных отраслях промышленности, служащими основой приложений для измерения веса и измерения силы. Они широко используются в весах, промышленной автоматизации и даже в медицинских приборах. Понимание того, из чего состоит тензодатчик, может дать представление о его функциональности, долговечности и универсальности применения. В этой статье будут рассмотрены материалы, компоненты и конструкция тензодатчики, а также их принципы работы и применения.
Тензодатчик — это тип преобразователя, который преобразует силу или вес в электрический сигнал. Затем этот сигнал можно измерить и стандартизировать, что делает тензодатчики решающими для точного измерения веса в различных приложениях. Тензодатчики могут измерять различные типы сил, включая растяжение, сжатие и сдвиг, в зависимости от их конструкции и применения.
1. Тензодатчики: это наиболее распространенный тип датчиков нагрузки. Они используют тензодатчики для измерения деформации материала при приложении нагрузки. Изменение сопротивления тензорезисторов преобразуется в электрический сигнал.
2. Гидравлические тензодатчики. В этих тензодатчиках для измерения силы используется гидравлическая жидкость. Когда прикладывается нагрузка, она сжимает жидкость, и изменение давления измеряется для определения веса.
3. Пневматические тензодатчики. Подобно гидравлическим тензодатчикам, пневматические тензодатчики используют давление воздуха для измерения силы. Они часто используются в приложениях, где электрические сигналы могут представлять опасность.
4. Нагрузочные штифты. Это специализированные тензодатчики, встроенные в штифт или болт. Они используются в приложениях, где пространство ограничено, и могут измерять растяжение или сжатие.
Материалы, используемые в конструкции датчиков веса, имеют решающее значение для их производительности и долговечности. Вот основные используемые материалы:
Нержавеющая сталь является наиболее часто используемым материалом для датчиков веса, особенно в промышленности. Он обеспечивает превосходную прочность, устойчивость к коррозии и долговечность. Наиболее часто используемой маркой является нержавеющая сталь 17-4 PH, известная своей высокой прочностью и твердостью. Этот материал идеально подходит для датчиков веса, которые должны выдерживать суровые условия, например, в пищевой или химической промышленности.

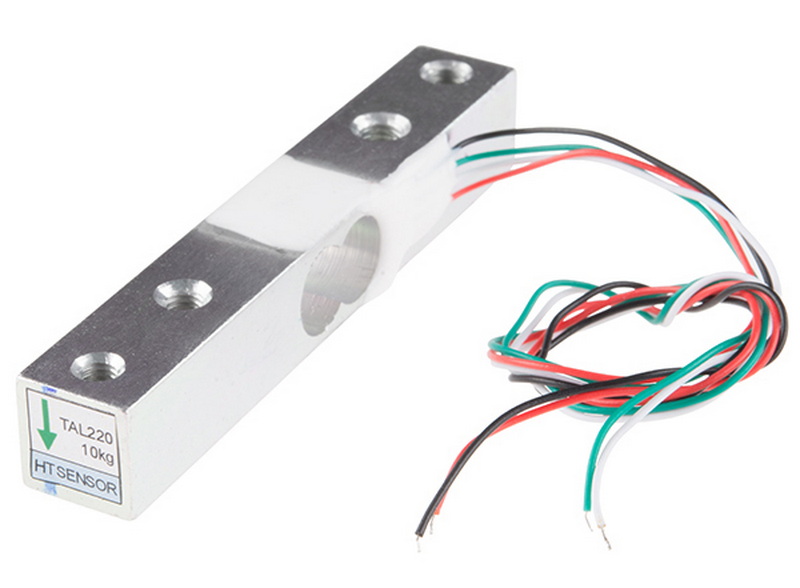

Алюминий — еще один популярный материал для датчиков веса, особенно в тех случаях, когда вес имеет большое значение. Алюминиевые датчики веса легче своих аналогов из нержавеющей стали, что делает их пригодными для портативных весов и приложений, где важно снижение веса. Однако алюминий, как правило, менее прочен, чем нержавеющая сталь, и может подходить не для всех сред.
Тензодатчики являются важнейшими компонентами тензодатчиков. Обычно они изготавливаются из тонкой проволоки или фольги, расположенных в виде сетки. Когда тензодатчик деформируется, тензорезисторы также деформируются, вызывая изменение их электрического сопротивления. Это изменение измеряется и преобразуется в показания веса. Тензорезисторы могут быть изготовлены из различных материалов, включая металлы и полупроводники, каждый из которых обладает различной чувствительностью и эксплуатационными характеристиками.
В тензодатчиках часто используются герметизирующие материалы для защиты внутренних компонентов от влаги, пыли и других факторов окружающей среды. Эти материалы могут включать эпоксидные смолы или силиконовые соединения, которые обеспечивают защитный барьер и позволяют обеспечить необходимые электрические соединения.
Изготовление тензодатчика включает в себя несколько этапов: от выбора материала до сборки. Вот типичный процесс строительства:
Первым шагом в создании тензодатчика является подготовка материалов. Прутки из нержавеющей стали или алюминия нарезаются до необходимых размеров. В тензодатчиках упругому элементу часто придается определенная форма, чтобы оптимизировать его работу под нагрузкой.
После подготовки упругого элемента на поверхность наносятся тензорезисторы. Этот процесс включает в себя очистку поверхности, нанесение клея и тщательное расположение тензорезисторов. Манометры должны быть точно выровнены, чтобы обеспечить точные измерения.
После прикрепления тензорезисторов добавляется проводка для подключения датчиков к электронике тензодатчика. Эта проводка имеет решающее значение для передачи электрических сигналов, генерируемых тензорезисторами, в измерительную систему.
Чтобы защитить внутренние компоненты, тензодатчик часто заливают защитным материалом. Этот шаг важен для датчиков веса, используемых в суровых условиях, поскольку он предотвращает влияние влаги и загрязнений на производительность.
После сборки тензодатчик необходимо откалибровать для обеспечения точных измерений. Калибровка включает в себя применение известных весов и настройку выходного сигнала в соответствии с ожидаемыми значениями. Этот процесс имеет решающее значение для поддержания точности и надежности весоизмерительного датчика.

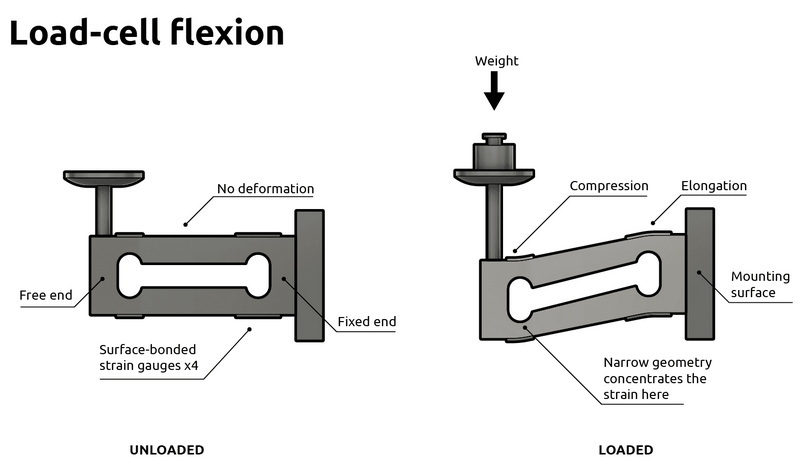

Тензодатчики работают по принципу преобразования механической силы в электрический сигнал. Вот упрощенное объяснение того, как они работают:
1. Приложение силы. Когда к тензодатчику прилагается нагрузка, это вызывает деформацию упругого элемента. Эта деформация пропорциональна величине приложенной силы.
2. Реакция тензодатчика. Тензорезисторы, прикрепленные к упругому элементу, также деформируются. Эта деформация изменяет электрическое сопротивление тензорезисторов.
3. Преобразование сигнала: изменение сопротивления измеряется и преобразуется в электрический сигнал. Затем этот сигнал обрабатывается для определения приложенного веса или силы.
4. Выход: обработанный сигнал выводится в виде читаемого значения, которое может отображаться на цифровой шкале или использоваться в автоматизированных системах.
Тензодатчики используются в широком спектре приложений в различных отраслях промышленности. Некоторые распространенные приложения включают в себя:
- Весы: Тензодатчики являются основными компонентами промышленных и коммерческих весов, обеспечивающими точные измерения веса.
- Испытание материалов: в лабораториях тензодатчики используются для проверки прочности и долговечности материалов путем измерения силы, приложенной во время испытания.
- Автоматизированные системы: датчики веса интегрированы в автоматизированные системы для мониторинга и управления процессами, такими как заполнение контейнеров точным количеством материала.
- Медицинские устройства: датчики веса используются в медицинских целях, таких как весы для взвешивания пациентов и измерения силы в реабилитационном оборудовании.
- Аэрокосмические и автомобильные испытания. Тензодатчики используются для проверки структурной целостности компонентов в аэрокосмической и автомобильной промышленности.
Тензодатчики обладают рядом преимуществ, которые делают их предпочтительным выбором для измерения веса и измерения силы:
- Высокая точность: датчики веса обеспечивают точные измерения, что делает их пригодными для применений, требующих высокой точности.
- Долговечность: тензодатчики, изготовленные из прочных материалов, могут выдерживать суровые условия эксплуатации и интенсивное использование.
- Универсальность: датчики веса можно использовать в различных приложениях, от промышленных весов до медицинских устройств, что делает их очень универсальными.
- Простота интеграции: датчики веса можно легко интегрировать в существующие системы, что позволяет плавно модернизировать измерительные возможности.
- Мониторинг в реальном времени: датчики веса предоставляют данные в режиме реального времени, обеспечивая немедленную обратную связь и контроль в автоматизированных системах.
По мере развития технологий тензодатчики развиваются, чтобы соответствовать требованиям современных приложений. Некоторые будущие тенденции включают в себя:
- Интеллектуальные тензодатчики: интеграция технологии Интернета вещей в тензодатчики позволяет осуществлять удаленный мониторинг и анализ данных, повышая эффективность работы.
- Миниатюризация: по мере того, как устройства становятся меньше, тензодатчики разрабатываются таким образом, чтобы они помещались в компактные пространства без ущерба для производительности.
- Улучшенные материалы: исследования новых материалов могут привести к созданию датчиков веса, которые будут еще более долговечными и чувствительными, что расширит диапазон их применения.
- Беспроводная технология: беспроводные тензодатчики становятся все более распространенными, устраняя необходимость в громоздкой проводке и обеспечивая большую гибкость при установке.
Тензодатчики являются жизненно важными компонентами современных технологий, обеспечивающими точное измерение веса и определение силы в различных приложениях. Понимание того, из чего сделаны датчики веса, включая материалы и процессы изготовления, дает ценную информацию об их функциональности и надежности. По мере развития технологий тензодатчики продолжают развиваться, включая новые материалы и конструкции для удовлетворения потребностей различных отраслей промышленности.
Срок службы тензодатчика может варьироваться в зависимости от его применения и условий окружающей среды. Как правило, хорошо обслуживаемый тензодатчик может прослужить много лет, часто более 10 лет.
Да, тензодатчики можно использовать на открытом воздухе, но они должны быть надлежащим образом герметизированы и защищены от таких факторов окружающей среды, как влага и пыль.
Вы можете проверить калибровку датчика веса, применив известные веса и сравнив выходной сигнал с ожидаемыми значениями. Если есть несоответствие, может потребоваться повторная калибровка.
Признаками неисправности тензодатчика являются ошибочные показания, значительное изменение выходных данных без изменения нагрузки и физическое повреждение тензодатчика.
Да, существуют тензодатчики, специально разработанные для работы в условиях высоких температур. В этих тензодатчиках используются материалы и компоненты, которые могут выдерживать экстремальные температуры без ущерба для точности.
