В мире измерений и автоматизации тензодатчики играют решающую роль в преобразовании силы в измеримые электрические сигналы. Эти устройства незаменимы в различных приложениях: от промышленных систем взвешивания до медицинских устройств. В этой статье мы углубляемся в тонкости датчиков датчиков нагрузки, изучаем их типы, принципы работы, применение и преимущества.

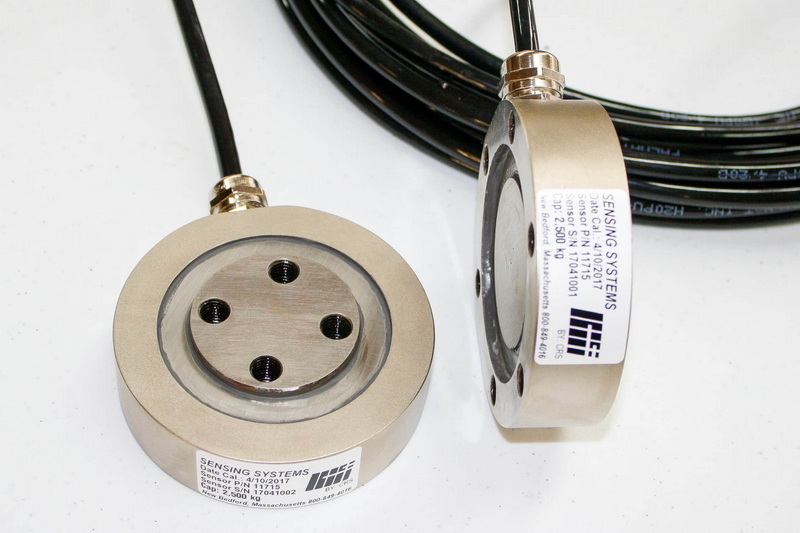

Тензодатчик — это тип преобразователя, который преобразует силу или нагрузку в электрический сигнал. Термин «тензодатчик» часто используется взаимозаменяемо с «датчиком силы» или «датчиком веса». Тензодатчики широко используются в весах, промышленной автоматизации и различных приложениях, где измерение силы имеет решающее значение.

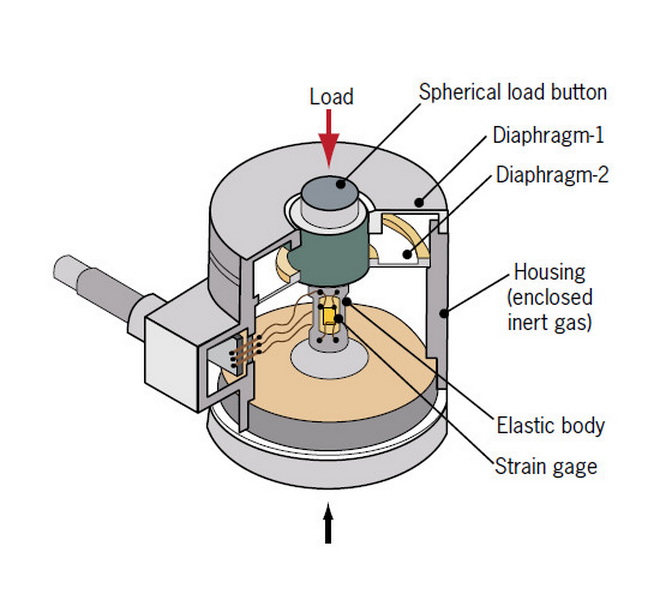

Тензодатчики работают по принципу преобразования механической силы в электрический сигнал. Когда к тензодатчику прилагается нагрузка, он слегка деформируется. Эта деформация изменяет электрическое сопротивление тензорезисторов, прикрепленных к тензодатчику. Изменение сопротивления затем преобразуется в электрический сигнал, который можно измерить и отобразить.
Существует несколько типов датчиков веса, каждый из которых предназначен для конкретных применений и принципов работы. К наиболее распространенным типам относятся:

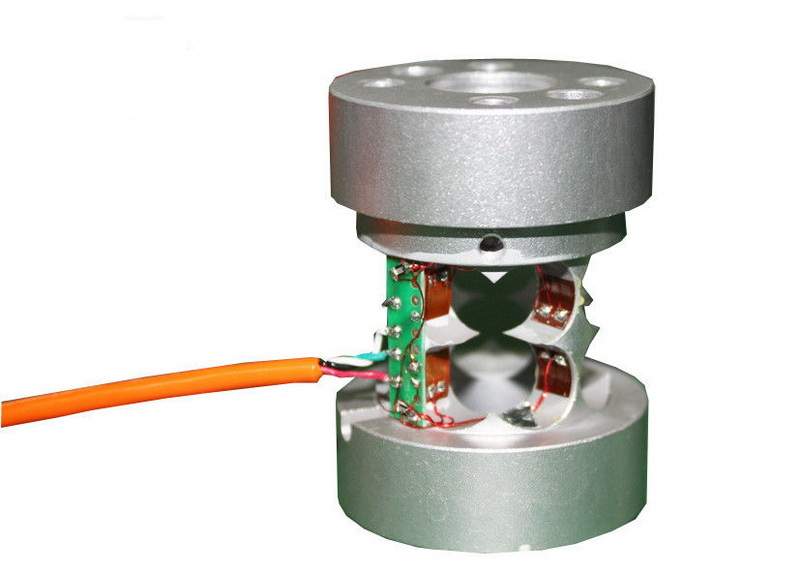

1. Тензодатчики: это наиболее широко используемые тензодатчики. Они состоят из металлического элемента, деформирующегося под нагрузкой, с прикрепленными к нему тензорезисторами. Изменение сопротивления тензорезисторов пропорционально приложенной нагрузке.
2. Гидравлические тензодатчики. В этих тензодатчиках для измерения силы используется гидравлическая жидкость. При приложении нагрузки давление жидкости меняется, что можно измерить и преобразовать в электрический сигнал.
3. Пневматические тензодатчики. Подобно гидравлическим тензодатчикам, пневматические тензодатчики используют давление воздуха для измерения силы. Они часто используются в приложениях, где требуется высокая точность.
4. Емкостные датчики веса. Эти датчики веса измеряют изменения емкости, вызванные деформацией чувствительного элемента под нагрузкой. Они известны своей высокой точностью и часто используются в лабораторных условиях.
5. Тензодатчики растяжения и сжатия. Эти тензодатчики предназначены для измерения сил растяжения (вытягивания) или сжатия (толкания). Они обычно используются в таких приложениях, как весы и системы измерения силы.
Тензодатчики используются в широком спектре приложений в различных отраслях промышленности. Некоторые из наиболее распространенных приложений включают в себя:
Тензодатчики являются основой современных весов, от небольших кухонных до больших промышленных весов. Они обеспечивают точные измерения веса, преобразуя силу взвешиваемого объекта в электрический сигнал.
В производственных процессах тензодатчики используются для контроля и контроля веса материалов. Это гарантирует соответствие продукции стандартам качества и помогает предотвратить перегрузку оборудования.
Тензодатчики используются в медицинских устройствах, таких как весы для взвешивания пациентов и устройства измерения силы в реабилитационном оборудовании. Они обеспечивают точные измерения, которые имеют решающее значение для ухода за пациентами.
Тензодатчики используются при структурных испытаниях для измерения сил, действующих на здания, мосты и другие конструкции. Эти данные необходимы для обеспечения безопасности и соответствия инженерным нормам.
В аэрокосмической и автомобильной промышленности тензодатчики используются для проверки прочности и долговечности компонентов. Они помогают инженерам понять, как материалы ведут себя при различных нагрузках и условиях.
Тензодатчики обладают рядом преимуществ, которые делают их предпочтительным выбором для измерения силы:
1. Высокая точность. Тензодатчики обеспечивают точные измерения, что делает их пригодными для применений, где точность имеет решающее значение.
2. Широкий диапазон мощностей. Тензодатчики доступны в различных мощностях, что позволяет им измерять малые и большие силы.
3. Долговечность. Многие тензодатчики рассчитаны на работу в суровых условиях, что делает их пригодными для промышленного применения.
4. Простота интеграции. Тензодатчики можно легко интегрировать в существующие системы, что делает их универсальными для различных применений.
5. Мониторинг в реальном времени. Тензодатчики предоставляют данные в режиме реального времени, что обеспечивает немедленную обратную связь и контроль в автоматизированных системах.
Несмотря на многочисленные преимущества датчиков веса, существуют и проблемы, которые следует учитывать:
1. Температурная чувствительность. На весоизмерительные датчики могут влиять изменения температуры, что может повлиять на их точность. Для решения этой проблемы необходимы правильные методы калибровки и компенсации.
2. Установка и выравнивание. Правильная установка и выравнивание имеют решающее значение для точных измерений. Несоосность может привести к ошибочным показаниям.
3. Формирование сигнала. Электрические сигналы, генерируемые тензодатчиками, часто требуют согласования, чтобы их можно было использовать. Это может включать усиление и фильтрацию для обеспечения точных показаний.
По мере развития технологий тензодатчики развиваются, чтобы соответствовать требованиям современных приложений. Некоторые тенденции включают в себя:
1. Беспроводные тензодатчики. Беспроводные технологии становятся все более распространенными, позволяя осуществлять удаленный мониторинг и сбор данных без необходимости физического подключения.
2. Интеллектуальные тензодатчики. Интеграция технологии Интернета вещей позволяет тензодатчикам обеспечивать анализ и мониторинг данных в режиме реального времени, расширяя их функциональность в промышленных приложениях.
3. Миниатюризация. Поскольку устройства становятся меньше, растет спрос на компактные тензодатчики, которые могут помещаться в ограниченном пространстве, сохраняя при этом точность.
4. Улучшенные материалы. Исследования новых материалов ведут к созданию датчиков нагрузки, которые более долговечны и устойчивы к факторам окружающей среды, что улучшает их характеристики в сложных условиях.
Датчики тензодатчиков являются жизненно важными компонентами в различных отраслях промышленности, обеспечивая точные и надежные измерения силы и веса. Их универсальность, точность и простота интеграции делают их незаменимыми в различных приложениях, от промышленной автоматизации до медицинских устройств. По мере развития технологий тензодатчики, вероятно, станут еще более совершенными, предлагая расширенные возможности и производительность.
Основная функция тензодатчика — преобразовать силу или нагрузку в электрический сигнал, который можно измерить и отобразить.
К различным типам датчиков нагрузки относятся тензодатчики, гидравлические датчики, пневматические датчики, емкостные датчики и датчики растяжения/сжатия.
Тензодатчики обычно используются в весах, промышленной автоматизации, медицинских приборах, структурных испытаниях, а также испытаниях в аэрокосмической и автомобильной промышленности.
Преимущества тензодатчиков включают высокую точность, широкий диапазон мощностей, долговечность, простоту интеграции и возможности мониторинга в реальном времени.
Проблемы включают температурную чувствительность, проблемы с установкой и выравниванием, а также необходимость согласования сигнала для обеспечения точных показаний.
