В мире промышленной автоматизации и измерений тензодатчики играют решающую роль в точном измерении веса и силы. Однако необработанные сигналы, генерируемые тензодатчиками, часто слишком слабы, чтобы их можно было напрямую использовать в большинстве приложений. Здесь в игру вступает передатчик тензодатчика. Передатчик тензодатчика усиливает и преобразует сигнал от тензодатчика, делая его пригодным для дальнейшей обработки и анализа. В этой статье будут рассмотрены функции, типы, приложения и преимущества датчиков весоизмерительных датчиков, что даст полное представление об этом важном компоненте систем взвешивания.
Прежде чем углубляться в передатчики тензодатчиков, важно понять, что такое тензодатчик. Тензодатчик — это тип преобразователя, который преобразует силу или вес в электрический сигнал. В наиболее распространенном типе тензодатчиков используются тензодатчики, которые представляют собой устройства, измеряющие деформацию объекта при приложении силы. Когда на тензодатчик прикладывается нагрузка, он слегка деформируется, и эта деформация изменяет электрическое сопротивление тензорезисторов, создавая измеримое выходное напряжение.
1. Тензодатчики сжатия. Эти тензодатчики измеряют силу, приложенную к ним при сжатии. Они обычно используются в приложениях, где нагрузка давит на датчик.
2. Тензодатчики растяжения. Они предназначены для измерения тянущих сил. Они часто используются в таких приложениях, как подвесные весы или крановые весы.
3. Тензодатчики изгиба балки. Эти тензодатчики измеряют изгиб балки под нагрузкой. Они универсальны и могут использоваться в различных приложениях, включая платформенные весы.
4. Тензодатчики S-типа. Названные в честь своей S-образной формы, эти тензодатчики могут измерять как растяжение, так и сжатие, что делает их очень универсальными.

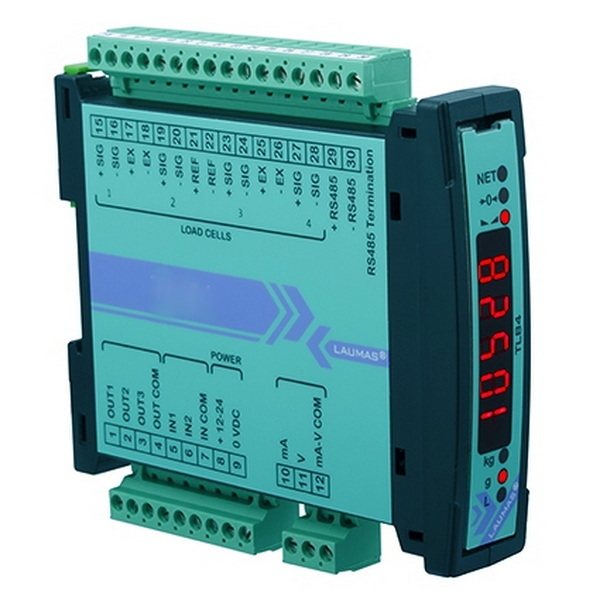

Передатчик тензодатчика — это электронное устройство, которое принимает сигнал низкого уровня от тензодатчика и усиливает его до более высокого уровня, что делает его пригодным для дальнейшей обработки. Передатчик также может обрабатывать сигнал, что включает его фильтрацию и преобразование в стандартизированный формат. Это крайне важно для обеспечения точной интерпретации данных другими устройствами, такими как ПЛК (программируемые логические контроллеры), регистраторы данных или устройства отображения.
1. Усиление сигнала. Передатчики тензодатчиков усиливают слабые электрические сигналы, генерируемые тензодатчиками, делая их достаточно сильными для обработки.
2. Формирование сигнала. Сюда входит фильтрация шума и преобразование сигнала в стандартизированный формат, например 4–20 мА или 0–10 В, которые обычно используются в промышленных приложениях.
3. Калибровка. Многие датчики весоизмерительных ячеек оснащены встроенными функциями калибровки, что позволяет пользователям легко калибровать систему для обеспечения точных измерений.
4. Связь. Некоторые современные датчики тензодатчиков могут обмениваться данными с другими устройствами с использованием таких протоколов, как RS-232, RS-485 или Modbus, что обеспечивает интеграцию в более крупные системы автоматизации.
Датчики тензодатчиков используются в широком спектре приложений в различных отраслях промышленности. Вот некоторые распространенные варианты использования:
1. Промышленное взвешивание. Датчики весов необходимы в промышленных весах, где они обеспечивают точные измерения веса для управления запасами, отгрузки и получения.
2. Испытание материалов. В лабораториях датчики нагрузки используются для измерения силы, приложенной к материалам во время испытаний, например, испытаний на прочность на растяжение.
3. Автомобильные испытания. Датчики нагрузки используются в автомобильной промышленности для проверки компонентов на прочность и долговечность.
4. Пищевая промышленность и производство напитков. Точное взвешивание имеет решающее значение в этой отрасли для контроля порций и обеспечения качества. Датчики нагрузки помогают гарантировать соответствие продукции нормативным стандартам.
5. Строительство и гражданское строительство: датчики весоизмерительных датчиков используются для контроля веса материалов и нагрузок на конструкции, обеспечивая безопасность и соответствие инженерным стандартам.
1. Повышенная точность. За счет усиления и обработки сигнала датчики весоизмерительных датчиков повышают точность измерения веса, что имеет решающее значение для многих приложений.
2. Улучшенное качество сигнала. Процесс преобразования отфильтровывает шум и помехи, в результате чего получается более чистый сигнал, который легче интерпретировать.
3. Простота интеграции: датчики весоизмерительных ячеек могут легко интегрироваться с другими системами, такими как ПЛК и регистраторы данных, что упрощает автоматизацию и сбор данных.
4. Универсальность. Многие датчики весоизмерительных датчиков могут работать с различными типами датчиков веса, что делает их пригодными для широкого спектра применений.
5. Удобные для пользователя функции. Многие современные датчики веса оснащены удобными интерфейсами, что упрощает калибровку и настройку.
При выборе передатчика весоизмерительного датчика следует учитывать несколько факторов:
1. Совместимость: убедитесь, что передатчик совместим с типом используемого датчика веса.
2. Тип выхода: выберите передатчик, который обеспечивает необходимый тип выхода для вашего приложения: аналоговый, цифровой или оба.
3. Требования к точности. Учитывайте требования к точности вашего приложения и выберите преобразователь, отвечающий этим требованиям.
4. Условия окружающей среды. Если передатчик будет использоваться в суровых условиях, выбирайте прочные и устойчивые к атмосферным воздействиям модели.
5. Функции калибровки. Некоторые датчики имеют встроенные функции калибровки, которые могут упростить процесс настройки.
Передатчики тензодатчиков работают, получая электрический сигнал от тензодатчика, который обычно представляет собой сигнал небольшого напряжения. Передатчик усиливает этот сигнал с помощью операционных усилителей, которые представляют собой электронные компоненты, предназначенные для увеличения силы слабых сигналов. После усиления сигнал подвергается обработке, которая может включать фильтрацию любого шума, который может повлиять на точность измерения.
После обработки сигнала передатчик преобразует его в стандартизированный выходной формат. Этот выход может быть аналоговым, например 4–20 мА или 0–10 В, или цифровым, в зависимости от требований подключенных устройств. Стандартизированный вывод обеспечивает легкую интеграцию с различными системами, обеспечивая мониторинг и управление в режиме реального времени.
Несмотря на то, что датчики весоизмерительных датчиков очень эффективны, существуют некоторые общие проблемы, с которыми могут столкнуться пользователи:
1. Помехи сигнала. Электрический шум от близлежащего оборудования может мешать сигналу весоизмерительного датчика. Чтобы избежать этого, используйте экранированные кабели и обеспечьте правильное заземление системы.
2. Изменения температуры. Изменения температуры могут повлиять на точность измерений весоизмерительных датчиков. Использование тензодатчиков и датчиков с температурной компенсацией может помочь поддерживать точность в различных условиях.
3. Калибровочный дрейф. Со временем тензодатчики и датчики могут испытывать калибровочный дрейф, что приводит к неточным измерениям. Регулярные проверки и корректировки калибровки необходимы для обеспечения постоянной точности.
4. Ошибки при установке. Неправильная установка может привести к ошибкам измерений. Соблюдение рекомендаций производителя и передового опыта во время установки поможет избежать этих проблем.
5. Факторы окружающей среды. Пыль, влага и другие факторы окружающей среды могут повлиять на работу датчиков весоизмерительных ячеек. Выбор передатчиков с соответствующими экологическими классами может помочь обеспечить надежность в сложных условиях.
Датчики тензодатчиков являются важными компонентами современных систем взвешивания, обеспечивая необходимое усиление и обработку сигналов от тензодатчиков. Их способность повышать точность, улучшать качество сигнала и облегчать интеграцию в системы автоматизации делает их неоценимыми в различных отраслях. Понимание функций и применения датчиков весоизмерительных датчиков может помочь предприятиям оптимизировать процессы измерений и обеспечить соответствие отраслевым стандартам.
Основная функция передатчика тензодатчиков — усиление и согласование электрических сигналов низкого уровня, генерируемых тензодатчиками, что делает их пригодными для дальнейшей обработки и анализа.
Передатчики тензодатчиков можно использовать с различными типами тензодатчиков, включая датчики сжатия, растяжения, изгибающую балку и датчики веса S-типа.
Датчики весоизмерительных датчиков повышают точность измерений за счет усиления слабых сигналов и фильтрации шума, в результате чего выходные данные становятся более чистыми и надежными.
Да, многие датчики весоизмерительных датчиков могут взаимодействовать с другими устройствами с использованием таких протоколов, как RS-232, RS-485 или Modbus, что позволяет интегрировать их в более крупные системы автоматизации.
Факторы, которые следует учитывать, включают совместимость с тензодатчиком, тип выходного сигнала, требования к точности, условия окружающей среды и функции калибровки.
