Контакт с рельсовым колесом тензодатчики представляют собой сложные датчики силы, специально разработанные для измерения динамических сил, возникающих на стыке колес поезда и рельсов. Эти датчики способны фиксировать как вертикальные, так и поперечные силы, обеспечивая полное понимание взаимодействия колеса с рельсом.
Основная функция этих датчиков нагрузки — преобразование механической силы в электрические сигналы, которые затем можно обрабатывать, анализировать и использовать для различных целей при эксплуатации и техническом обслуживании железных дорог.
Точное измерение сил контакта колеса с рельсом имеет решающее значение по нескольким причинам:
1. Безопасность. Мониторинг этих сил помогает обнаружить потенциальные проблемы, которые могут привести к сходу с рельсов или авариям.
2. Планирование технического обслуживания. Данные датчиков нагрузки помогают прогнозировать техническое обслуживание, сокращая время простоев и затраты.
3. Оптимизация производительности. Понимание взаимодействия колес и рельсов позволяет улучшить конструкцию поездов и расположение путей.
4. Комфорт езды. Анализ контактных сил помогает повысить комфорт пассажиров за счет сведения к минимуму вибраций и шума.

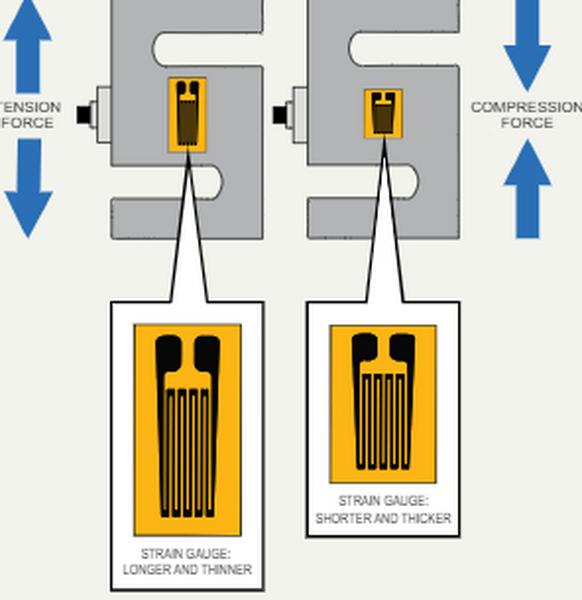

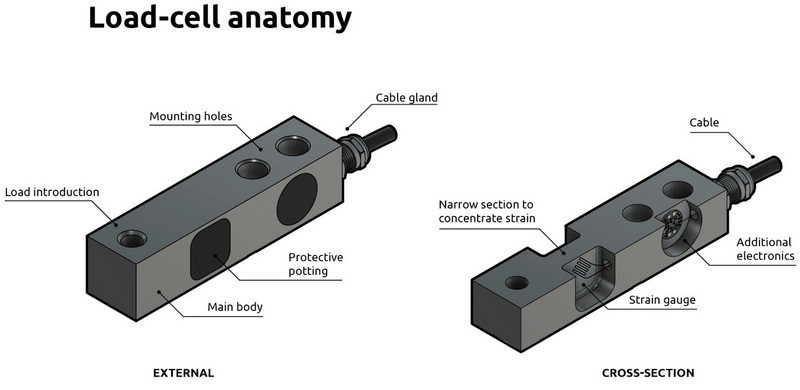

Принцип работы контактных датчиков нагрузки с рельсовыми колесами основан на концепции измерения деформации. Вот пошаговое объяснение того, как работают эти датчики:
1. Приложение силы. Когда колесо поезда катится по рельсу, на него действуют силы в нескольких направлениях – вертикальном (из-за веса поезда) и поперечном (из-за кривых и неровностей).
2. Деформация. Приложенные силы вызывают незначительные деформации металлического корпуса тензодатчика, который обычно изготавливается из высококачественной стали или алюминия.
3. Активация тензодатчика: тензодатчики, прикрепленные к корпусу тензодатчика, обнаруживают эти деформации. По мере деформации металла электрическое сопротивление тензорезисторов пропорционально изменяется.
4. Генерация электрического сигнала: изменение сопротивления преобразуется в электрический сигнал с помощью мостовой схемы Уитстона, которая обычно состоит из четырех тензодатчиков.
5. Обработка сигнала. Электрический сигнал затем усиливается, фильтруется и преобразуется в цифровые данные, отражающие приложенные силы.
6. Интерпретация данных: сложное программное обеспечение анализирует данные, предоставляя в режиме реального времени информацию о силах контакта колеса с рельсом.
Существует несколько типов контактных датчиков нагрузки с рельсовыми колесами, каждый из которых предназначен для конкретных применений:
Они устанавливаются непосредственно в путь, заменяя часть рельса. Они обеспечивают непрерывные измерения при прохождении поездов.
Тензодатчики интегрированы в специально разработанные колеса поезда, что позволяет проводить мобильные измерения по всей железнодорожной сети.
В этих системах используется комбинация датчиков нагрузки и других датчиков, установленных вдоль пути, для измерения усилий между колесами и рельсами при прохождении поездов.
Данные, собранные датчиками контактного веса железнодорожных колес, имеют множество применений в железнодорожной отрасли:
1. Мониторинг состояния пути. Анализируя силы, действующие на рельсы, инженеры могут определить участки пути, требующие обслуживания или замены.
2. Анализ динамики транспортного средства. Данные датчиков нагрузки помогают понять, как различные конструкции поездов взаимодействуют с путями, что приводит к улучшению характеристик и устойчивости транспортного средства.
3. Проверки безопасности. Регулярный мониторинг сил взаимодействия колес с рельсами позволяет выявить потенциальные проблемы безопасности до того, как они станут критическими.
4. Исследования шума и вибрации. Данные о силе важны для выявления источников чрезмерного шума и вибрации, что приводит к более комфортным поездкам пассажиров.
5. Энергоэффективность. Понимание взаимодействия колеса и рельса может привести к оптимизации, которая снижает сопротивление качению и повышает общую энергоэффективность.
Современные контактные датчики нагрузки с железнодорожными колесами обладают рядом дополнительных функций:
- Высокая частота дискретизации: современные датчики могут собирать данные на чрезвычайно высоких частотах, обеспечивая детальное понимание динамических сил.
- Беспроводная связь: многие системы теперь предлагают беспроводную передачу данных, что упрощает установку и снижает требования к техническому обслуживанию.
- Интеграция с другими датчиками. Тензодатчики часто являются частью более крупных систем, включающих акселерометры, датчики температуры и GPS для комплексного мониторинга.
- Интеграция искусственного интеллекта и машинного обучения: передовые алгоритмы могут анализировать данные датчиков нагрузки, чтобы прогнозировать потребности в техническом обслуживании и оптимизировать работу поездов.
Несмотря на то, что датчики нагрузки, контактирующие с железнодорожными колесами, являются бесценным инструментом, они сталкиваются с рядом проблем:
1. Факторы окружающей среды. Экстремальные температуры, влажность и вибрация могут повлиять на точность датчика.
2. Калибровка и обслуживание. Регулярная калибровка необходима для обеспечения последовательных и точных измерений.
3. Управление данными. Большие объемы генерируемых данных требуют сложных систем хранения и анализа.
4. Интеграция с существующей инфраструктурой. Модернизация старых железнодорожных систем современными датчиками веса может оказаться сложной и дорогостоящей задачей.
Область технологии контактных датчиков нагрузки для железнодорожных колес постоянно развивается. Некоторые интересные события на горизонте включают в себя:
- Миниатюризация: более мелкие и компактные датчики, которые можно легко интегрировать в существующую железнодорожную инфраструктуру.
- Повышенная долговечность: разработка материалов и конструкций, способных выдерживать суровые условия в течение длительного времени без ущерба для точности.
- Интеллектуальные датчики: тензодатчики со встроенными возможностями обработки, снижающие потребность во внешних системах анализа данных.
- Бесконтактное измерение: исследование оптических и других бесконтактных методов измерения сил между колесом и рельсом.
Чтобы проиллюстрировать практическое применение датчиков нагрузки, контактирующих с железнодорожными колесами, давайте рассмотрим пример крупной европейской железнодорожной сети:
Сеть внедрила комплексную систему мониторинга силы взаимодействия колес и рельсов с использованием путевых датчиков веса в стратегических точках. Система предоставляла в режиме реального времени данные о вертикальных и боковых силах, действующих на проходящие поезда.
Результаты:
- Снижение затрат на содержание пути на 15%
- Сокращение на 30 % непредвиденных задержек из-за проблем с отслеживанием
- Улучшен общий показатель безопасности.
- Повышенный комфорт пассажиров, особенно на высокоскоростных маршрутах.
Этот практический пример демонстрирует ощутимые преимущества внедрения технологии контактных датчиков нагрузки на железнодорожные колеса в современных железнодорожных системах.
Тензодатчики, контактирующие с железнодорожными колесами, являются незаменимыми инструментами в современных железнодорожных системах, предоставляющими важные данные для обеспечения безопасности, технического обслуживания и оптимизации производительности. Точно измеряя силы между колесами и рельсами, эти датчики вносят значительный вклад в эффективность, надежность и комфорт железнодорожных перевозок.
Поскольку технологии продолжают развиваться, мы можем ожидать еще более сложных и интегрированных систем контактных датчиков нагрузки для железнодорожных колес, что еще больше расширит возможности железнодорожных сетей по всему миру. Постоянное развитие этих датчиков сыграет решающую роль в формировании будущего железнодорожного транспорта, обеспечивая более безопасные, эффективные и комфортные поездки как для пассажиров, так и для грузов.
Большинство современных датчиков нагрузки, контактирующих с рельсовыми колесами, обеспечивают точность в пределах ±0,5% от полного диапазона шкалы. Однако высокоточные модели могут достигать точности ±0,2% или выше. Точность зависит от таких факторов, как качество датчика, условия окружающей среды и регулярная калибровка.
Частота калибровки зависит от использования и условий окружающей среды. Как правило, рекомендуется калибровать датчики нагрузки, контактирующие с железнодорожными колесами, не реже одного раза в год. Однако при интенсивном использовании или в суровых условиях для поддержания точности может потребоваться более частая калибровка (каждые 6 месяцев).
Да, современные контактные тензодатчики с рельсовыми колесами предназначены для измерения динамических сил на высоких скоростях. Многие системы могут собирать данные с частотой дискретизации до 2000 Гц или выше, что позволяет точно измерять силы даже для поездов, движущихся со скоростью более 300 км/ч (186 миль в час).
В то время как традиционные тензодатчики основаны на физическом контакте, продолжаются исследования бесконтактных методов. Некоторые многообещающие технологии включают оптические системы с использованием высокоскоростных камер и лазерных измерений. Однако они все еще находятся на экспериментальной стадии и еще не получили широкого внедрения в коммерческих железнодорожных системах.
Тензодатчики, контактирующие с железнодорожными колесами, помогают выявить области чрезмерной силы или неравномерного контакта между колесами и рельсами, которые часто являются источниками шума и вибрации. Выявив эти проблемы, инженеры могут реализовать целевые решения, такие как шлифовка рельсов, правка колес или выравнивание пути, чтобы снизить уровень шума. Кроме того, данные от этих датчиков могут использоваться при проектировании более тихих железнодорожных транспортных средств и компонентов путевых путей.
