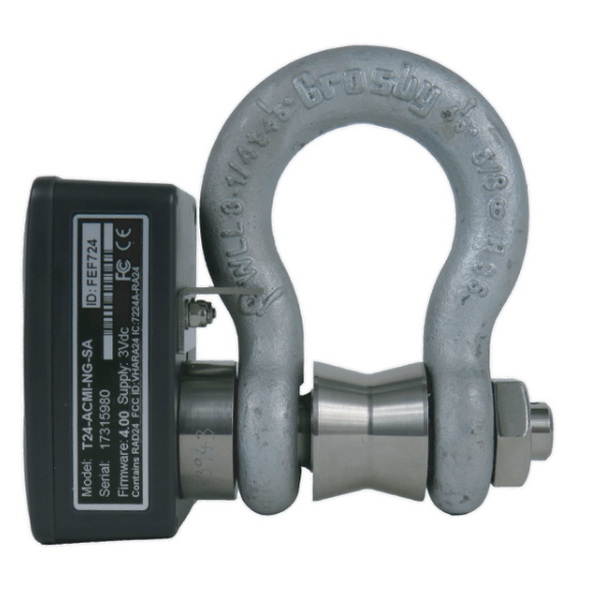

Тип дужки датчик нагрузки является важным устройством, используемым в различных отраслях промышленности для измерения напряжения и веса. Эта инновационная технология объединяет тензодатчик в скобу, что позволяет точно измерять нагрузки во время подъемных операций. Эта конструкция особенно выгодна в условиях ограниченного пространства, поскольку она сочетает в себе функции традиционной скобы с расширенными возможностями мониторинга нагрузки.
Тензодатчики — это устройства, которые преобразуют силу или вес в электрический сигнал. Они широко используются в промышленности для взвешивания и измерения силы. Тензодатчик дужкового типа специально использует принципы технологии тензодатчиков, которые измеряют деформацию материала при приложении нагрузки.
Основные компоненты весоизмерительного датчика дужкового типа включают в себя:
- Корпус скобы: деталь U-образной формы, которая соединяется с подъемным оборудованием.
- Нагрузочный штифт: специальный штифт, который содержит тензорезисторы и преобразует механическое напряжение в электрический сигнал.
- Выходной сигнал: электрический сигнал, генерируемый нагрузочным контактом, который может быть передан на дисплей или систему мониторинга.
Тензодатчики со скобой универсальны и могут использоваться в различных приложениях, в том числе:
- Работа крана: используется в кранах для контроля веса поднимаемых грузов, обеспечения безопасности и соблюдения правил.
- Морское применение: идеально подходит для использования в морской среде, где решающее значение имеют надежные и надежные измерения.
- Строительные площадки: обычно используются в строительстве для мониторинга тяжелой техники и материалов.
- Промышленное взвешивание: используется на заводах и складах для точного измерения веса во время процессов погрузки и разгрузки.
Тензодатчики со скобой имеют ряд преимуществ по сравнению с традиционными методами взвешивания:
- Компактный дизайн: компактный размер позволяет легко устанавливать даже в ограниченном пространстве.
- Высокая точность: эти устройства обеспечивают точные измерения, которые имеют решающее значение для безопасности при подъемных операциях.
- Долговечность: тензодатчики дужкового типа изготовлены из высокопрочных материалов и рассчитаны на работу в суровых условиях.
- Универсальность: их можно использовать с различным подъемным оборудованием, включая краны, лебедки и подъемники.
Работа тензодатчика дужкового типа основана на принципе измерения деформации. При приложении нагрузки к скобе нагрузочный штифт деформируется. Эта деформация изменяет сопротивление прикрепленных к ней тензорезисторов. Изменение сопротивления пропорционально величине приложенной силы, что позволяет точно измерить вес.
Выходной сигнал тензодатчика может передаваться в различных форматах (например, аналоговом или цифровом) в зависимости от требований конкретного приложения. Такая гибкость позволяет пользователям легко интегрировать тензодатчик в существующие системы мониторинга.
Установка тензодатчика дужкового типа включает в себя несколько этапов:
1. Выбор подходящего тензодатчика: выберите модель, соответствующую требуемой мощности и спецификациям для вашего применения.
2. Монтаж: Надежно прикрепите тензодатчик скобного типа к подъемному оборудованию с помощью подходящего крепежа.
3. Калибровка: выполните калибровку, чтобы обеспечить точные показания. Это может включать применение известных весов для проверки выходных сигналов.
4. Регулярное техническое обслуживание: проводите плановые проверки и проверки технического обслуживания для обеспечения оптимальной производительности. Ищите признаки износа или повреждения, особенно в суровых условиях.
При выборе датчика нагрузки со скобой учитывайте следующие характеристики:
- Грузоподъемность: варьируется от малой (например, 1 тонна) до большой (например, 500 тонн).
- Материал: обычно изготавливается из нержавеющей стали или других устойчивых к коррозии материалов, подходящих для суровых условий.
- Степень защиты: многие модели имеют высокий уровень защиты IP (например, IP67) для защиты от проникновения пыли и воды.
- Варианты выходного сигнала: распространенные типы выходных сигналов включают мВ/В, 4–20 мА или цифровые сигналы, совместимые с различными системами отображения.
| Особенность | Тензодатчик типа скобы | Тензодатчик S-типа | Датчик нагрузки сжатия |
|---|---|---|---|
| Тип измерения | Напряжение | Растяжение/Сжатие | Сжатие |
| Типичные применения | Подъемные операции | Взвешивание | Статическое взвешивание |
| Размер | Компактный | Варьируется | Варьируется |
| Сложность установки | Умеренный | Легкий | Легкий |
| Экологическая устойчивость | Высокий (IP67/IP68) | Умеренный | Высокий |
В недавнем проекте, связанном с работой крана на строительной площадке, инженеры использовали тензодатчики типа скобы для контроля поднимаемых грузов. Данные в режиме реального времени, предоставляемые этими устройствами, позволили операторам принимать обоснованные решения о грузоподъемности и мерах безопасности. Такое внедрение существенно снизило риски, связанные с перегрузкой кранов.
Судоходная компания установила на своих судах датчики веса скобового типа для контроля веса груза во время погрузки и разгрузки. Прочная конструкция этих датчиков нагрузки обеспечивает надежную работу даже в суровых морских условиях, что приводит к повышению эксплуатационной эффективности и соблюдению требований безопасности.
Тензодатчики скобного типа играют решающую роль в современных подъемных операциях в различных отраслях промышленности. Их способность обеспечивать точные и надежные измерения делает их незаменимыми инструментами для обеспечения безопасности и эффективности при выполнении тяжелых подъемных работ. Благодаря развитию технологий эти устройства продолжают развиваться, предлагая расширенные функции, отвечающие растущим требованиям промышленных приложений.
Таким образом, понимание того, как работают тензодатчики скобного типа, их применения, преимуществ и требований к техническому обслуживанию, может помочь предприятиям оптимизировать свои подъемные операции, обеспечивая при этом соблюдение стандартов безопасности.
Тензодатчик скобного типа измеряет напряжение или вес во время подъемных операций путем преобразования механического напряжения в электрический сигнал.
Чтобы установить датчик нагрузки со скобой, выберите подходящую модель, надежно закрепите ее на подъемном оборудовании, откалибруйте ее с использованием известных весов и проводите регулярные проверки технического обслуживания.
Тензодатчики со скобой обычно изготавливаются из нержавеющей стали или других устойчивых к коррозии материалов, подходящих для суровых условий.
Тензодатчики со скобой могут варьироваться от малых мощностей (например, 1 тонна) до больших мощностей (например, 500 тонн) в зависимости от конкретных моделей и применений.
Да, тензодатчики дужкового типа предлагают различные варианты выходного сигнала, включая мВ/В, 4–20 мА и цифровые сигналы, совместимые с различными системами отображения.
