Тензодатчики являются важнейшими компонентами в различных промышленных приложениях, особенно в системах взвешивания и измерения. Среди различных типов доступных тензодатчиков шестипроволочные тензодатчики выделяются своей повышенной точностью и надежностью. В этой статье рассказывается о том, для чего используются шестипроволочные тензодатчики, их преимуществах, принципах работы, применении и соображениях по использованию.

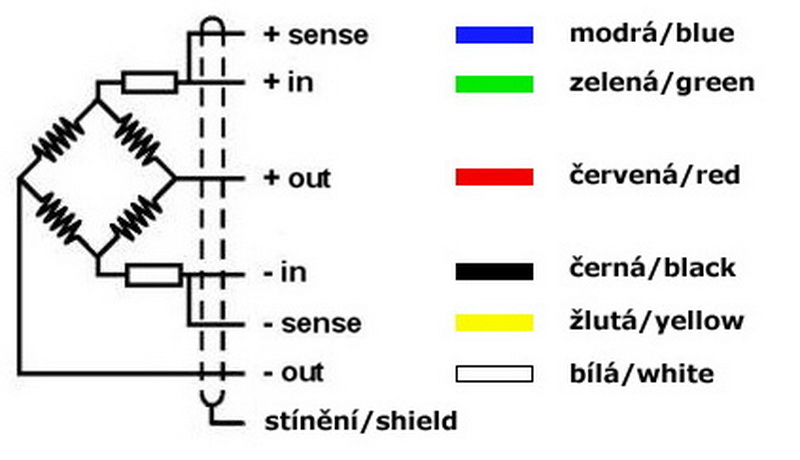

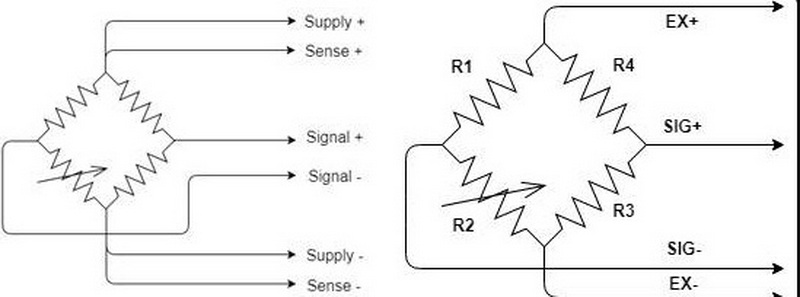

Шестипроводной тензодатчик состоит из шести проводов, подключенных к тензодатчику. Эти провода разделены на два набора:
- Цепь возбуждения: обеспечивает питание тензодатчика.
- Сенсорная цепь: измеряет выходное напряжение тензодатчика.
Основным преимуществом использования шестипроводной конфигурации является ее способность компенсировать сопротивление проводов, что может существенно повлиять на точность измерений. Эта компенсация особенно полезна в приложениях, где используются длинные кабели или где факторы окружающей среды могут вызывать шум или колебания напряжения.
Структура шестипроводного тензодатчика обычно включает в себя:
- Тензодатчик: основной чувствительный элемент, который деформируется под нагрузкой.
- Провода: две пары для возбуждения и считывания.
- Корпус: обычно изготавливается из таких материалов, как алюминий или нержавеющая сталь, и предназначен для выдерживания механических нагрузок.
- Монтажное оборудование: обеспечивает надежную установку и выравнивание относительно измеряемой нагрузки.

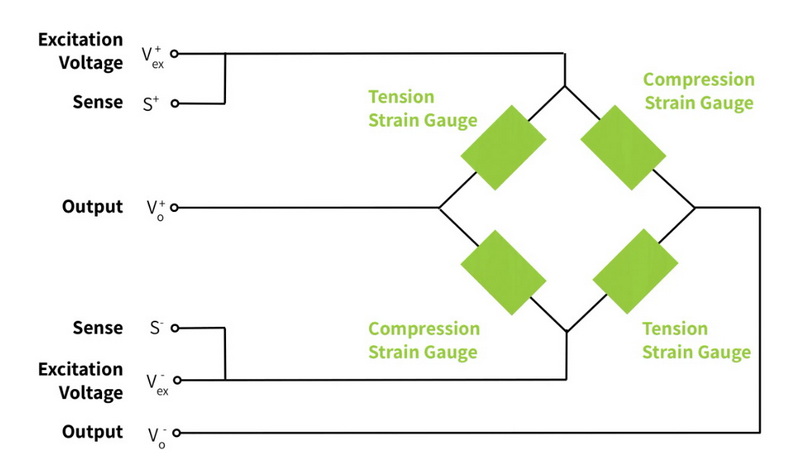

Когда к шестипроводному тензодатчику прилагается сила, тензодатчик деформируется, вызывая изменение сопротивления. Это изменение преобразуется в сигнал напряжения, который обрабатывается инструментальным усилителем. Сенсорные провода измеряют это напряжение непосредственно на тензодатчике, что позволяет осуществлять корректировку в зависимости от любых изменений напряжения возбуждения из-за длины кабеля или условий окружающей среды.
1. Приложение силы. При приложении веса или силы на тензодатчик создается нагрузка.
2. Изменение сопротивления. Тензорезистор подвергается деформации, что приводит к изменению его электрического сопротивления.
3. Генерация сигнала. Это изменение сопротивления генерирует небольшой сигнал напряжения, пропорциональный приложенной силе.
4. Усиление: сигнал затем усиливается с помощью инструментального усилителя, чтобы сделать его пригодным для дальнейшей обработки.
5. Выходной сигнал. Наконец, усиленный сигнал передается на дисплей или систему управления для интерпретации.
- Повышенная точность: за счет компенсации сопротивления провода шестипроводные тензодатчики обеспечивают более точные показания по сравнению с четырехпроводными конфигурациями.
- Экологическая компенсация: они могут адаптироваться к изменениям температуры и электрическим шумам, обеспечивая стабильную работу в различных условиях.
- Гибкость установки: дополнительные измерительные провода позволяют прокладывать кабели большей длины без ущерба для точности измерений.
- Улучшенная линейность: шестипроводные тензодатчики часто демонстрируют лучшую линейность во всем диапазоне измерений по сравнению с другими типами.
- Снижение температурного воздействия: они менее чувствительны к изменениям температуры благодаря своей конструкции, что помогает поддерживать стабильную производительность.
Шестипроволочные тензодатчики используются во многих приложениях в различных отраслях:
- Промышленные системы взвешивания: обычно используются в платформенных весах, конвейерных весах и системах взвешивания резервуаров из-за их высокой точности.
- Автомобильное тестирование: используется в испытательных установках, где точные измерения силы имеют решающее значение, например, краш-тестирование и тестирование компонентов.
- Медицинское оборудование: используется в устройствах, требующих точного измерения веса, таких как больничные койки и весы.
- Аэрокосмическое применение: идеально подходит для измерения нагрузок в условиях испытаний самолетов, где точность имеет первостепенное значение.
- Пищевая промышленность: используется на упаковочных и технологических линиях, где точное измерение веса имеет важное значение для контроля качества.
- Строительное оборудование: используется в кранах и другом подъемном оборудовании для обеспечения того, чтобы нагрузки не превышали безопасные пределы.
При внедрении шестипроводных датчиков веса необходимо учитывать несколько факторов для обеспечения оптимальной производительности:
1. Калибровка. Регулярная калибровка необходима для поддержания точности. Калибровка может выполняться с использованием известных гирь или калибровочных систем.
2. Монтаж. Необходимо использовать правильные методы монтажа, чтобы обеспечить надежное крепление весоизмерительного датчика и правильное приложение усилий.
3. Факторы окружающей среды: необходимо контролировать условия эксплуатации, такие как температура и влажность, чтобы избежать ухудшения производительности.
4. Прокладка кабелей. Правильная прокладка кабелей имеет решающее значение для минимизации помех и обеспечения того, чтобы измерительные провода точно отражали выходной сигнал весоизмерительного датчика без искажений под воздействием внешних факторов.
5. Формирование сигнала. Внедрение соответствующих методов формирования сигнала может повысить производительность за счет фильтрации шума и усиления слабых сигналов до того, как они достигнут системы отображения или управления.
6. Регулярное техническое обслуживание. Регулярные проверки соединений и физической целостности весоизмерительного датчика могут предотвратить проблемы, связанные с износом с течением времени.
Несмотря на их преимущества, пользователи могут столкнуться с некоторыми распространенными проблемами, связанными с шестипроводными тензодатчиками:
- Дрейф показаний: это может произойти из-за изменений температуры или механического воздействия на тензодатчик. Регулярная повторная калибровка может помочь смягчить эту проблему.
- Прерывистые сигналы. Ослабленные соединения или поврежденные кабели могут привести к прерывистым показаниям. Регулярная проверка соединений может помочь выявить эти проблемы на ранней стадии.
- Нелинейный выходной сигнал: если выходной сигнал не коррелирует линейно с приложенной силой, это может указывать на проблемы неправильной установки или калибровки, которые необходимо устранить.
1. Проверьте целостность всех проводных соединений.
2. Убедитесь, что тензодатчик установлен правильно и без каких-либо механических напряжений.
3. Выполните повторную калибровку, если показания значительно отклоняются с течением времени.
4. При подозрении на электрические помехи используйте экранирование кабелей.
5. Ознакомьтесь с рекомендациями производителя для получения информации о конкретных действиях по устранению неполадок, связанных с вашей моделью.
Шестипроводные тензодатчики предлагают значительные преимущества по сравнению с традиционными четырехпроводными конфигурациями, особенно с точки зрения точности и надежности. Их способность компенсировать сопротивление свинцу и факторы окружающей среды делает их пригодными для широкого спектра применений в различных отраслях промышленности. Понимание их функциональности и правильная реализация могут привести к улучшению результатов измерений и повышению операционной эффективности.
Поскольку отрасли продолжают развиваться в направлении автоматизации и точного машиностроения, роль современных измерительных приборов, таких как шестипроводные тензодатчики, становится все более важной. При правильном уходе, калибровке и установке эти устройства могут обеспечить стабильную производительность, отвечающую требованиям современных приложений.

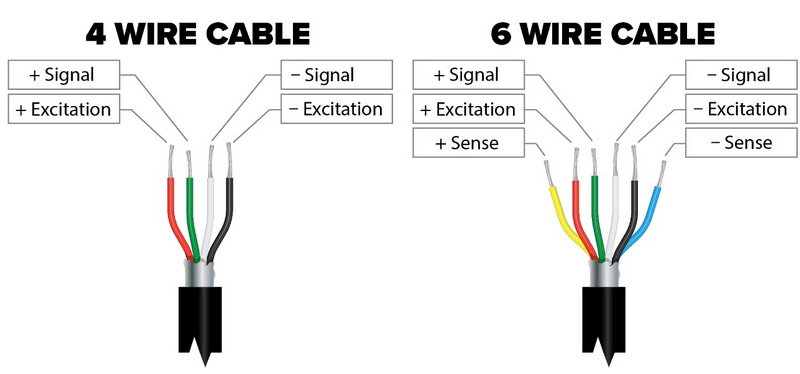

В четырехпроводных тензодатчиках используются четыре провода для возбуждения и передачи сигнала, а в шестипроводных тензодатчиках добавляются два дополнительных измерительных провода для измерения напряжения непосредственно на тензодатчике.
Калибровка включает в себя приложение известных весов к тензодатчику и соответствующую корректировку выходных показаний, часто с использованием специализированного калибровочного оборудования.
Да, но важно убедиться, что они предназначены для использования на открытом воздухе и защищены от элементов окружающей среды, которые могут повлиять на их работу.
В таких отраслях, как производство, автомобилестроение, аэрокосмическая промышленность, медицина и логистика, часто используются шестипроводные тензодатчики для точного взвешивания.
Изменения температуры могут повлиять на измерения сопротивления; однако шестипроводная конфигурация помогает смягчить эти эффекты, компенсируя изменения напряжения возбуждения.
