Статический тензодатчики являются важными компонентами в различных отраслях промышленности, обеспечивая точные измерения силы и веса. Эти устройства имеют решающее значение для приложений, где необходимо точное измерение нагрузки, например, в производстве, тестировании и системах взвешивания. В этой статье подробно рассматриваются определение, принципы работы, типы, применение, преимущества и ограничения статических датчиков силы.
Статический тензодатчик — это тип преобразователя, который преобразует силу (например, растяжение или сжатие) в электрический сигнал, который можно измерить и стандартизировать. В отличие от датчиков динамической нагрузки, которые измеряют изменяющиеся нагрузки с течением времени, датчики статической нагрузки предназначены для измерения нагрузок, которые остаются постоянными или изменяются очень медленно.
- Точность: статические тензодатчики известны своей высокой точностью измерения статических сил.
- Стабильность: они обеспечивают стабильные показания с течением времени без значительного дрейфа.
- Надежность: рассчитан на суровые условия и интенсивное использование.
Статические тензодатчики работают по принципу тензодатчиков. Когда к тензодатчику прилагается сила, он слегка деформируется. Эта деформация вызывает изменение электрического сопротивления тензорезисторов, прикрепленных к тензодатчику. Соотношение между приложенной силой и результирующим изменением сопротивления используется для расчета измеряемого веса или силы.
1. Приложение силы: к тензодатчику прикладывается вес или сила.
2. Деформация. Тензодатчик деформируется под действием приложенной силы.
3. Изменение сопротивления: тензодатчики обнаруживают эту деформацию, измеряя изменения электрического сопротивления.
4. Выходной сигнал: изменение сопротивления преобразуется в электрический сигнал, пропорциональный приложенной силе.
Статические тензодатчики бывают различных типов, каждый из которых подходит для конкретного применения:

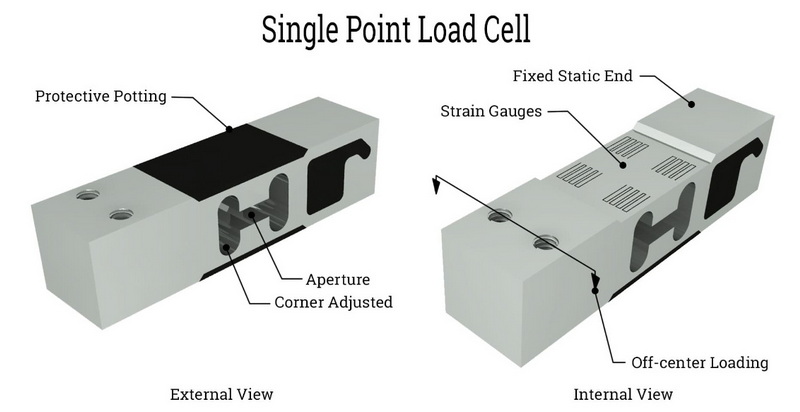

- Тензодатчики: наиболее распространенный тип, использующий тензодатчики для измерения деформации.
- Гидравлические тензодатчики: используйте давление жидкости для измерения нагрузок; идеально подходит для тяжелых условий эксплуатации.
- Пневматические тензодатчики: работают под давлением воздуха; подходит для помещений, где чистота имеет решающее значение.

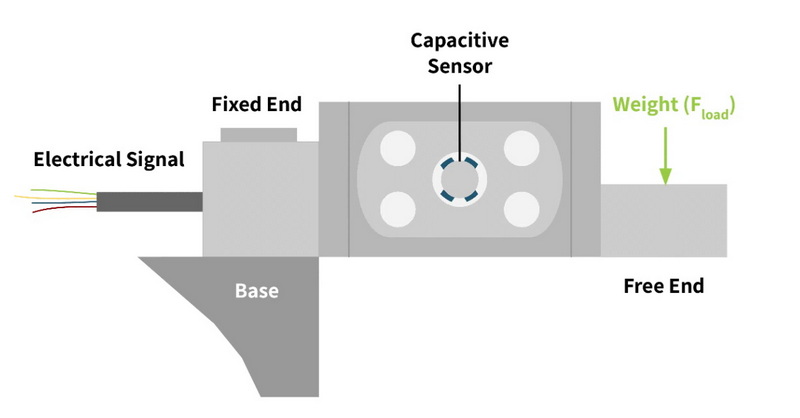

- Емкостные тензодатчики: измеряют изменения емкости из-за деформации; известен высокой чувствительностью.
| Тип | Принцип измерения | Типичные приложения |
|----|-------------------------------------------- |------------------------------------|
| Тензодатчик | Изменение электрического сопротивления| Весы для промышленных испытаний |
| Гидравлический | Давление жидкости | Тяжелая техника строительная |
| Пневматический | Давление воздуха | Чистые помещения для пищевой промышленности |
| Емкостный | Изменение емкости | Лабораторные измерения |
Статические тензодатчики широко используются в различных отраслях промышленности благодаря своей точности и надежности. Некоторые распространенные приложения включают в себя:
- Промышленное взвешивание: используется в весах для взвешивания продуктов при производстве и упаковке.
- Испытание материалов: работают в лабораториях для проверки прочности и долговечности материалов.
- Структурный мониторинг: используется для мониторинга нагрузок на такие конструкции, как мосты и здания.
- Автомобильные испытания: измеряйте силы во время краш-тестов и испытаний компонентов.
- Аэрокосмическое применение: используется для взвешивания компонентов самолета во время производственных и технических проверок.
1. Промышленное взвешивание:
На производственных предприятиях датчики статической нагрузки интегрируются в конвейерные системы, чтобы гарантировать точное взвешивание продукции перед упаковкой. Это помогает поддерживать контроль качества и соблюдение правил.
2. Тестирование материалов:
В исследовательских лабораториях датчики статической нагрузки используются для определения прочности материалов на разрыв путем приложения контролируемых усилий до тех пор, пока не произойдет разрушение. Эти данные имеют решающее значение для разработки новых материалов с желаемыми свойствами.
3. Структурный мониторинг:
Инженеры используют статические тензодатчики для мониторинга распределения веса на мостах и зданиях с течением времени. Эта информация жизненно важна для обеспечения структурной целостности и безопасности.
4. Автомобильные испытания:
Во время краш-тестов датчики статической нагрузки измеряют силы, действующие на различные компоненты автомобиля, чтобы оценить их работу под нагрузкой.
5. Аэрокосмические применения:
В аэрокосмической технике статические тензодатчики помогают измерять вес компонентов самолета во время сборки и технического обслуживания, обеспечивая соответствие стандартам безопасности.
Статические тензодатчики имеют ряд преимуществ:
- Высокая точность: обеспечивает точные измерения с минимальной погрешностью.
- Долговечность: рассчитан на эксплуатацию в суровых условиях и при интенсивном использовании.
- Универсальность: подходит для широкого спектра применений в различных отраслях.
- Низкие эксплуатационные расходы: требуют минимального обслуживания по сравнению с другими измерительными приборами.
- Экономически эффективные решения: часто более доступны по цене, чем динамические аналоги, обеспечивая при этом надежную работу.
Высокая точность датчиков статической нагрузки приводит к улучшению качества продукции в производственных процессах за счет уменьшения ошибок при измерении веса. Их долговечность гарантирует, что их можно использовать в сложных условиях без частой замены или ремонта.
Несмотря на свои преимущества, статические тензодатчики также имеют ограничения:
- Чувствительность к изменениям температуры: колебания температуры могут влиять на производительность, если их не компенсировать.
- Ограниченный динамический отклик: не подходит для измерения быстро меняющихся нагрузок; они превосходны в стабильных условиях.
- Требования к установке: правильная установка имеет решающее значение для точных измерений; неправильный монтаж может привести к ошибкам.
- Необходимость калибровки. Для поддержания точности с течением времени необходима регулярная калибровка.
Чтобы снизить температурную чувствительность, пользователи могут использовать методы температурной компенсации во время калибровки или выбирать материалы, которые минимизируют тепловые эффекты. Кроме того, обеспечение правильной установки может значительно повысить точность измерений.
Статические датчики веса играют жизненно важную роль в современных промышленных приложениях, обеспечивая точные и надежные измерения силы и веса. Их универсальность делает их незаменимыми инструментами в различных отраслях, от производства до мониторинга конструкций. Понимание принципов их работы, типов, применения, преимуществ и ограничений может помочь пользователям выбрать правильный тип статических датчиков нагрузки для их конкретных потребностей.
Подводя итог, можно сказать, что по мере того, как отрасли продолжают развиваться вместе с технологическими достижениями, важность точных измерительных инструментов, таких как датчики статической нагрузки, будет только возрастать. Их способность предоставлять надежные данные обеспечивает безопасность и эффективность во многих приложениях.
Статические тензодатчики измеряют постоянные или медленно меняющиеся нагрузки, а динамические тензодатчики предназначены для измерения быстро меняющихся сил.
Калибровка включает в себя применение известных весов к тензодатчику и регулировку его выходного сигнала до тех пор, пока он не будет соответствовать ожидаемым значениям.
Да, но они должны иметь защитные функции, позволяющие противостоять факторам окружающей среды, таким как влажность и экстремальные температуры.
Распространенные материалы включают высококачественную сталь или алюминий, обеспечивающие долговечность и надежную работу в условиях стресса.
Изменения температуры могут изменить сопротивление тензорезисторов, что приведет к ошибкам измерений, если они не будут компенсированы калибровкой.
