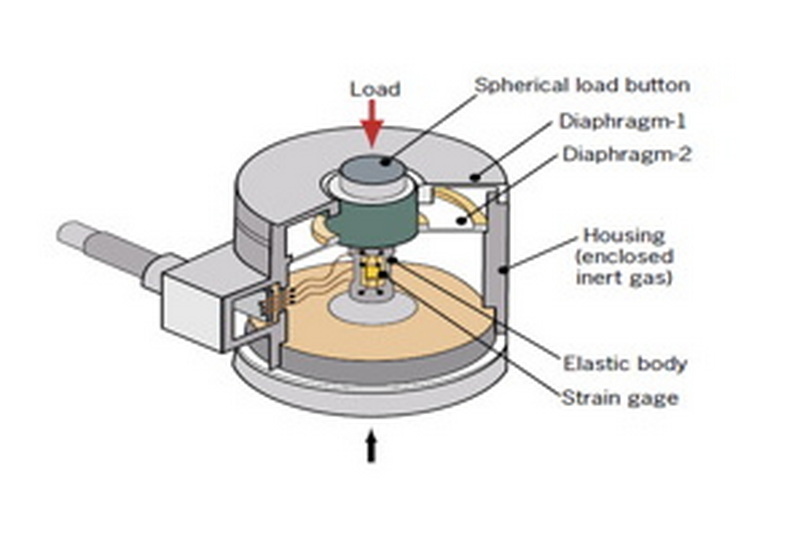

Напряжение датчик нагрузки работает как преобразователь, преобразующий механическую силу в электрический сигнал. При приложении нагрузки тензодатчик слегка деформируется, и эту деформацию фиксируют тензодатчики, прикрепленные к его поверхности. Изменение сопротивления этих датчиков создает сигнал напряжения, пропорциональный приложенной силе.
- Механическая деформация: при приложении растягивающей силы тензодатчик растягивается. Эта деформация изменяет электрическое сопротивление тензорезисторов.
- Преобразование сигнала: изменение сопротивления генерирует небольшой электрический сигнал, обычно измеряемый в милливольтах. Этот сигнал требует усиления для получения точных показаний.
- Выход: усиленный сигнал может отображаться на цифровых индикаторах или обрабатываться системами управления для дальнейшего анализа.
Работу датчиков силы растяжения можно понять, выполнив следующие шаги:

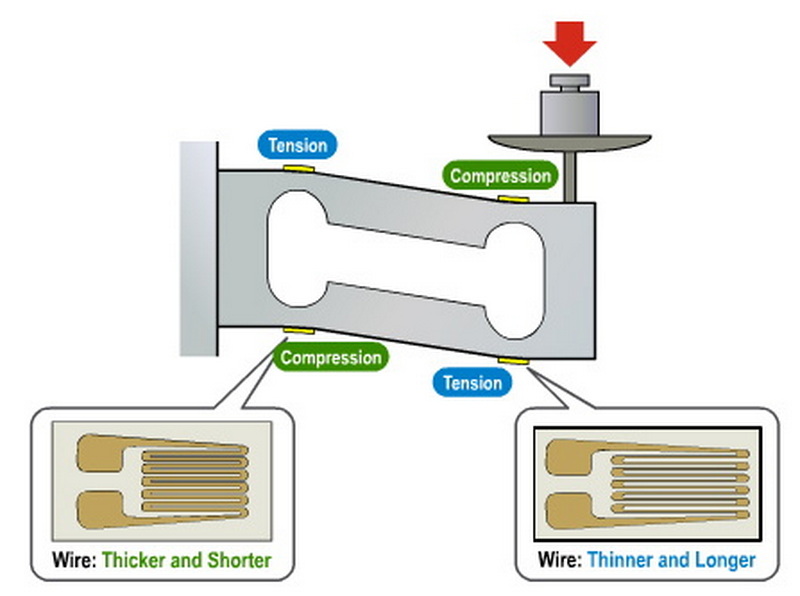

1. Принцип тензорезистора. Тензорезисторы представляют собой тонкие металлические проволоки или пленки, сопротивление которых изменяется при растяжении или сжатии. В датчиках силы растяжения эти датчики расположены в конфигурации моста Уитстона для повышения чувствительности и точности.
2. Приложение нагрузки. Когда к тензодатчику прикладывается напряжение, он удлиняется. Это удлинение приводит к растяжению тензорезисторов, что приводит к измеримому изменению их сопротивления.
3. Формирование сигнала. Небольшие изменения напряжения тензорезисторов часто слишком слабы для прямого измерения. Схемы формирования сигнала усиливают эти сигналы и фильтруют шум, гарантируя обработку только важных данных.
4. Вывод данных. Обработанный сигнал может быть отправлен на дисплей или интегрирован в более крупную систему управления для мониторинга и анализа в реальном времени.
Тензодатчики растяжения выпускаются в различных конструкциях для различных применений:

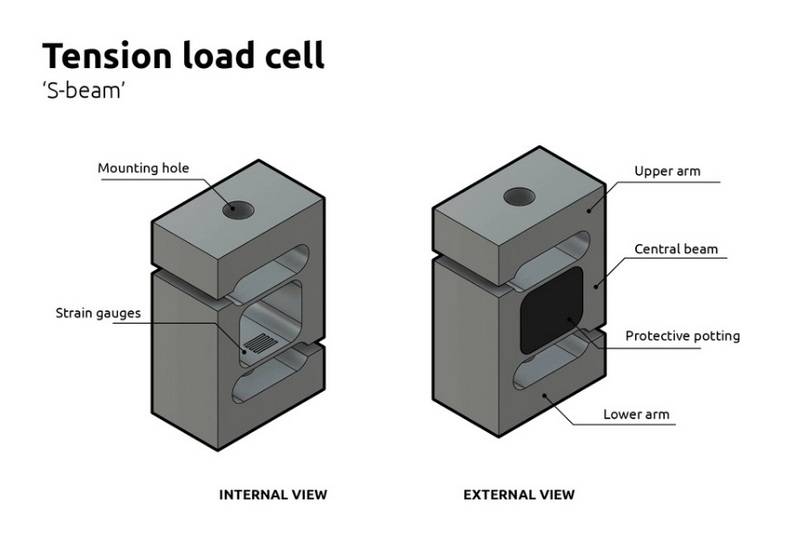

- Тензодатчики S-типа. Эти тензодатчики, характеризующиеся S-образной формой, обычно используются в подвесных устройствах, где пространство ограничено.
- Тензодатчики Z-типа: аналогичны датчикам S-типа, но предназначены для различных монтажных конфигураций и применений, требующих конструкции с более низким профилем.
- Натяжные звенья: используются в мостовых кранах для измерения нагрузок без ущерба для высоты подъема; они обеспечивают высокую точность при компактности.
- Крановые весы: интегрированы в подъемные системы для измерения веса в режиме реального времени; они часто оснащены цифровыми дисплеями для удобства чтения.
- Линейные тензодатчики: их можно устанавливать непосредственно в машины или оборудование, где пространство ограничено; они измеряют растягивающие силы вдоль оси датчика нагрузки.
| Тип | Форма | Общее использование | Преимущества |
|----|------------------------------|------------- ----------------------|--------------------------- -------|
| S-тип | S-образный | Подвесные грузы | Высокая точность и универсальность |
| Z-тип | Z-образный | Низкопрофильные приложения | Компактный дизайн |
| Натяжные ссылки | Ссылка | Мостовые краны | Минимальный запас помех |
| Крановые весы | Разное | Подъемные операции | Отображение веса в режиме реального времени |
| Линейные тензодатчики | Цилиндрический | Интеграция машин | Компактный дизайн |
Тензодатчики растяжения универсальны и находят применение в различных отраслях промышленности:
- Производство: контроль натяжения кабелей и проводов во время производственных процессов обеспечивает контроль качества и предотвращает дефекты продукции.
- Строительство. Измерение сил в конструктивных элементах, таких как мосты и здания, помогает инженерам обеспечить безопасность и соблюдение правил.
- Аэрокосмическая промышленность: испытания материалов на прочность и долговечность имеют решающее значение для обеспечения способности компонентов выдерживать экстремальные условия во время полета.
- Транспортировка: используется в кранах и подъемниках для обеспечения безопасных подъемных операций; точные измерения предотвращают несчастные случаи, вызванные перегрузкой.
- Исследования и разработки: инженеры используют тензодатчики растяжения в лабораториях для испытаний материалов в контролируемых условиях, предоставляя данные, необходимые для инноваций.
- Сельское хозяйство: в сельскохозяйственной технике датчики напряжения помогают контролировать силы во время таких операций, как сбор урожая или посадка, оптимизируя производительность и эффективность.
В производстве такие компании, как Boeing, используют датчики нагрузки натяжения во время процессов сборки, чтобы гарантировать, что компоненты правильно соединяются друг с другом при заданных нагрузках. В строительстве инженеры используют их для контроля нагрузки на тросы, используемые в подвесных мостах, обеспечивая целостность конструкции с течением времени.
К преимуществам датчиков нагрузки растяжения относятся:
- Точность: они обеспечивают точные измерения растягивающих усилий, что имеет решающее значение для безопасности и контроля качества в различных приложениях.
- Долговечность: они часто изготавливаются из нержавеющей стали или других прочных материалов, устойчивы к коррозии и износу, что делает их пригодными для суровых условий эксплуатации.
- Простота установки: многие тензодатчики растяжения оснащены встроенными точками крепления для быстрой установки, что сокращает время простоя во время установки.
- Универсальность: подходит для широкого спектра применений в различных отраслях промышленности; их можно легко адаптировать к конкретным потребностям в зависимости от конструктивных изменений.
Несмотря на свою передовую технологию, тензодатчики растяжения могут быть экономически эффективным решением по сравнению с традиционными механическими измерительными устройствами. Их способность предоставлять данные в режиме реального времени сводит к минимуму ошибки, связанные с ручными измерениями, и повышает эффективность работы.
При выборе датчика силы растяжения учитывайте следующие факторы:
- Грузоподъемность: убедитесь, что тензодатчик выдерживает максимальную ожидаемую силу без риска повреждения или неточных показаний.
- Чувствительность: выберите модель с чувствительностью, соответствующей потребностям вашего приложения; более высокая чувствительность позволяет обнаруживать меньшие изменения силы.
- Условия окружающей среды: учитывайте такие факторы, как температура, влажность и воздействие химикатов, которые могут повлиять на производительность; некоторые модели специально разработаны для суровых условий.
- Требования к калибровке: убедитесь, что тензодатчик можно легко откалибровать для получения точных измерений; некоторые модели поставляются предварительно откалиброванными, в то время как другие могут потребовать более тщательной настройки.
Регулярное техническое обслуживание имеет решающее значение для обеспечения долгосрочной производительности и точности. Сюда входят периодические проверки калибровки и визуальные проверки на наличие признаков износа или повреждения. Правильный уход продлевает срок службы устройства и сохраняет его надежность с течением времени.
Тензодатчики растяжения являются жизненно важными инструментами для измерения растягивающих сил в различных отраслях промышленности. Их способность преобразовывать механическое напряжение в электрические сигналы делает их незаменимыми для обеспечения безопасности и точности в различных сферах применения, от производства до строительства. С развитием технологий тензодатчики напряжения продолжают развиваться, обеспечивая повышенную производительность и надежность, отвечающие современным требованиям.
Понимая их работу, типы, области применения, преимущества и критерии выбора, предприятия могут принимать обоснованные решения об интеграции датчиков напряжения в свои процессы. Поскольку отрасли продолжают внедрять инновации и расширять границы, датчики напряжения будут играть все более важную роль в обеспечении соответствия стандартам точного машиностроения и безопасности во всех секторах.
- Тензодатчики растяжения измеряют силы растяжения (растяжения), тогда как датчики нагрузки сжатия измеряют силы толкания (сжимающие).
- Калибровка включает в себя приложение известных грузов к тензодатчику через определенные промежутки времени и настройку его выходного сигнала для точного соответствия этим весам посредством настроек программного или аппаратного обеспечения.
- Да, многие датчики растяжения могут эффективно измерять динамические нагрузки; однако для высокоскоростных приложений могут потребоваться определенные модели из-за их конструктивных характеристик.
- Распространенные материалы включают нержавеющую сталь из-за ее прочности и устойчивости к коррозии, а также алюминий для легких изделий, где снижение веса имеет решающее значение.
- Установка обычно включает в себя надежное соединение тензодатчика с конструкцией, которую он будет контролировать, с использованием соответствующего монтажного оборудования, обеспечивая при этом правильное выравнивание относительно приложенных нагрузок.
