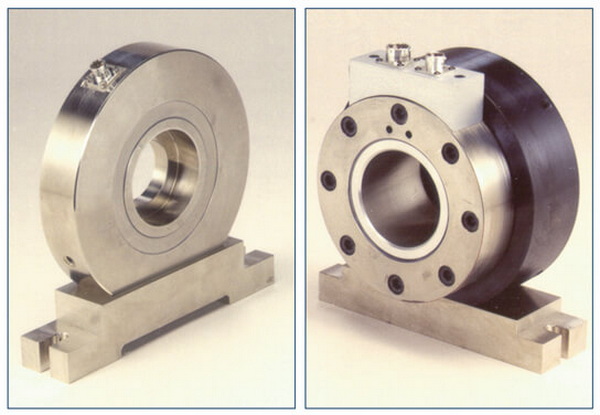

A датчик крутящего момента Это специализированное устройство, предназначенное для измерения крутящего момента или вращательной силы, приложенной к объекту. Эти инструменты имеют решающее значение в различных приложениях, от автомобильных испытаний до промышленного оборудования, где точное измерение крутящего момента имеет важное значение для безопасности, контроля качества и оптимизации производительности. В этой статье рассматривается работа датчиков крутящего момента, их применение, преимущества и технологии, лежащие в их основе.
Крутящий момент определяется как скручивающая сила, которая заставляет объект вращаться вокруг оси. Математическая зависимость крутящего момента может быть выражена как:
Крутящий момент=Сила×Расстояние
Где расстояние — это плечо момента — расстояние по перпендикуляру от оси вращения до линии действия силы.

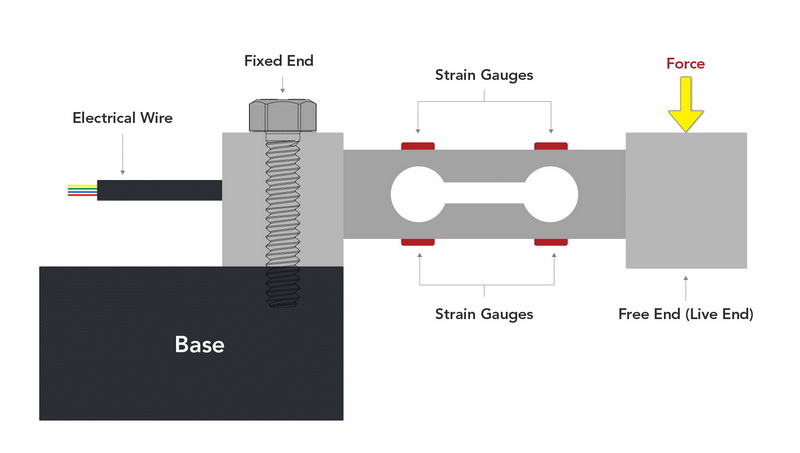

Динамометрические тензодатчики обычно состоят из нескольких ключевых компонентов:
- Чувствительный элемент: часто изготавливается из материала, который деформируется при приложении крутящего момента. В этом элементе обычно используются тензорезисторы для обнаружения изменений сопротивления из-за деформации.
- Тензодатчики: это крошечные резистивные датчики, прикрепленные к чувствительному элементу. Они меняют свое электрическое сопротивление при механическом напряжении.
- Схема моста Уитстона: тензорезисторы расположены по схеме моста Уитстона. Эта схема позволяет точно измерять небольшие изменения сопротивления, соответствующие приложенному крутящему моменту.
- Схема формирования сигнала: Электрический сигнал, генерируемый тензодатчиками, обычно очень слабый и требует усиления и обработки, прежде чем его можно будет точно измерить.
Работу датчика крутящего момента можно свести к нескольким этапам:
1. Приложение крутящего момента. Когда к тензодатчику прикладывается крутящий момент, он вызывает скручивание или деформацию чувствительного элемента.
2. Обнаружение деформации. Деформация приводит к изменению сопротивления тензорезисторов, прикрепленных к чувствительному элементу.
3. Генерация сигнала. Эти изменения создают дисбаланс в схеме моста Уитстона, в результате чего выходное напряжение пропорционально приложенному крутящему моменту.
4. Формирование сигнала: выходной сигнал затем усиливается и преобразуется для точного измерения.
5. Представление выходных данных. Наконец, этот условный сигнал может быть отображен или записан для анализа, часто представленный в таких единицах, как Ньютон-метры (Н·м) или фут-фунты (фут·фунты).

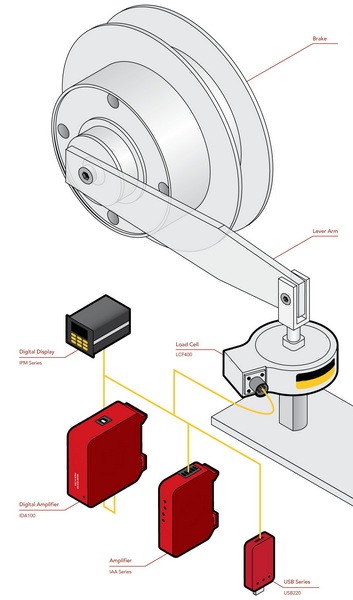

Динамометрические тензодатчики используются в различных отраслях и приложениях:
- Автомобильные испытания: в автомобилестроении датчики крутящего момента используются для калибровки и проверки крутящего момента, приложенного во время процессов сборки, например, при затягивании болтов на двигателях и трансмиссиях.
- Промышленное оборудование: они играют жизненно важную роль в мониторинге и управлении оборудованием, требующим точной настройки крутящего момента для оптимальной производительности.
- Аэрокосмическая техника: измерения крутящего момента имеют решающее значение для обеспечения соответствия компонентов стандартам безопасности и эксплуатационной эффективности.
- Исследования и разработки: В лабораториях датчики крутящего момента используются для экспериментальных установок, требующих точных измерений скручивающих сил.
- Строительное оборудование: датчики крутящего момента также используются в строительном оборудовании для контроля натяжения болтов во время сборки и обеспечения целостности конструкции.
- Робототехника: в робототехнике эти тензодатчики помогают измерять крутящие моменты в суставах, что позволяет улучшить алгоритмы управления и повысить производительность роботизированных манипуляторов и других систем.
Динамометрические тензодатчики обладают рядом преимуществ:
- Высокая точность: они обеспечивают точные измерения, необходимые для контроля качества и безопасности.
- Быстрое время отклика: современные датчики крутящего момента могут предоставлять данные в реальном времени, что имеет решающее значение для динамических приложений.
- Долговечность: многие конструкции прочны и могут выдерживать суровые условия окружающей среды, что делает их пригодными для различных промышленных применений.
- Универсальность: их можно настроить для различных применений, будь то измерение статического или динамического крутящего момента.
Обычно существует два основных типа датчиков крутящего момента:
1. Тензодатчики статического крутящего момента. Они измеряют крутящий момент в статических условиях, когда нет движения.
2. Динамические тензодатчики крутящего момента. Они предназначены для измерения крутящего момента во время движения или вращения, что делает их пригодными для таких применений, как испытания двигателей и мониторинг оборудования.
Правильная установка имеет решающее значение для точных измерений с помощью датчиков крутящего момента. Ключевые факторы включают в себя:
- Убедитесь, что тензодатчик правильно выровнен относительно оси вращения.
- Использование соответствующих методов монтажа для минимизации любых внешних воздействий, которые могут повлиять на показания.
- Регулярная калибровка необходима для поддержания точности с течением времени.
Калибровка гарантирует, что датчик крутящего момента обеспечивает точные показания во всем рабочем диапазоне. Процесс калибровки обычно включает в себя:
1. Настройка калибровочного оборудования. Сюда входит известный эталон или калибратор, который может применять точные крутящие моменты.
2. Применение известных крутящих моментов. Постепенно прикладывайте известные крутящие моменты к тензодатчику, записывая его выходные данные на каждом этапе.
3. Создание калибровочной кривой: отображение известных крутящих моментов в зависимости от измеренных выходных значений помогает установить взаимосвязь между входными и выходными значениями.
4. Регулировка настроек. Если существуют расхождения между ожидаемыми значениями и измеренными значениями, корректировку можно внести в схему формирования сигнала или с помощью настроек калибровки программного обеспечения.
5. Документирование результатов. Ведение подробных записей результатов калибровки имеет важное значение для обеспечения качества и соответствия отраслевым стандартам.
Хотя датчики крутящего момента являются эффективными инструментами, они сталкиваются с определенными проблемами:
- Температурные эффекты: изменения температуры могут повлиять на свойства материала и привести к неточностям измерений, если их не компенсировать должным образом.
- Перекрестные помехи от других сил: Внешние силы, действующие на систему, могут привести к ошибкам, если они не изолированы должным образом во время измерения.
- Условия динамической нагрузки: в динамических приложениях вибрация может повлиять на показания; таким образом, для смягчения этих эффектов могут потребоваться надежные конструкции.
По мере развития технологий в области датчиков крутящего момента появляется несколько тенденций:
- Беспроводная технология: интеграция беспроводной связи позволяет осуществлять удаленный мониторинг и сбор данных без физических подключений, которые могут препятствовать движению или работе.
- Интеллектуальные датчики: использование интеллектуальных технологий обеспечивает анализ данных в реальном времени и возможности прогнозного обслуживания путем анализа тенденций с течением времени, а не просто предоставления статических измерений.
- Миниатюризация: датчики меньшего размера позволяют устанавливать их в ограниченном пространстве, обеспечивая при этом точные измерения без ущерба для производительности.
Датчики крутящего момента являются важными приборами, обеспечивающими точные измерения скручивающих сил в различных отраслях промышленности. Их способность преобразовывать механические входные сигналы в электрические сигналы позволяет инженерам и техническим специалистам эффективно контролировать производительность и обеспечивать безопасность механических систем. Благодаря развитию технологий эти устройства продолжают развиваться, предлагая большую точность и надежность, чем когда-либо прежде. Поскольку отрасли все больше полагаются на автоматизацию и принятие решений на основе данных, понимание того, как работают датчики крутящего момента, станет еще более важным для обеспечения соответствия стандартам эксплуатационной эффективности и безопасности во всех секторах.
Датчик крутящего момента — это устройство, разработанное специально для измерения вращательных сил или крутящих моментов, приложенных к объекту, с использованием тензодатчиков и других сенсорных технологий.
Он работает путем обнаружения изменений сопротивления, вызванных деформацией при приложении крутящего момента. Это изменение генерирует электрический сигнал, пропорциональный величине приложенного крутящего момента.
Они широко используются в автомобильных испытаниях, мониторинге промышленного оборудования, аэрокосмической технике, сборке строительного оборудования, исследованиях в области робототехники и в различных других приложениях, требующих точных измерений крутящего момента.
Существуют датчики нагрузки статического крутящего момента для измерения неподвижных систем и датчики динамической нагрузки, предназначенные для использования во время движения или вращения.
Калибровка гарантирует, что измерения, выполненные тензодатчиком, останутся точными с течением времени, путем корректировки любого дрейфа или изменений чувствительности из-за факторов окружающей среды или износа.
