Инстрон тензодатчики — это прецизионные датчики силы, которые играют решающую роль в тестировании материалов и контроле качества в различных отраслях промышленности. Эти сложные устройства предназначены для точного измерения и преобразования приложенных сил в электрические сигналы, предоставляя бесценные данные для исследователей, инженеров и производителей. В этой подробной статье мы рассмотрим тонкости весовых датчиков Instron, их принципы работы, применение и технологию, лежащую в основе их исключительной производительности.
Тензодатчики Instron — это преобразователи, которые преобразуют величину силы в пропорциональный электрический сигнал. Они являются неотъемлемой частью системы взвешивания грузов в машинах для испытания материалов. Компания Instron уникальна в отрасли, поскольку является единственным производителем испытательных систем, который разрабатывает и производит собственные весоизмерительные датчики, гарантируя, что они отвечают конкретным требованиям систем испытания материалов.
Тензодатчики Instron работают по простому, но точному принципу. Они содержат полный мост тензодатчиков, прикрепленных к внутренним несущим конструкциям. Когда эти конструкции подвергаются механическому воздействию, электрическое сопротивление датчиков изменяется, что приводит к изменению выходного сигнала. Затем этот сигнал преобразуется для отображения показаний на дисплее в соответствии с международными стандартами.
1. Высокая точность. Тензодатчики Instron обеспечивают исключительную точность, часто превышающую уровень, требуемый большинством стандартов испытаний материалов.
2. Широкий диапазон измерений. Они обеспечивают высокую точность в широком диапазоне измерений, что обеспечивает универсальные возможности тестирования.
3. Высокая жесткость. Конструкция датчика нагрузки имеет высокую осевую жесткость, что снижает накопленную энергию, которая может передаваться образцу при разрушении и потенциально давать ложные значения.
4. Устойчивость к смещенным нагрузкам. Повышенная поперечная жесткость снижает ошибки измерения из-за внеосевой нагрузки, обычно встречающейся при испытаниях на сжатие и изгиб.
5. Превосходная стабильность нуля. Эта функция обеспечивает стабильные и надежные измерения с течением времени.
6. Температурная компенсация. Все тензодатчики Instron имеют индивидуальную температурную компенсацию для поддержания точности в различных условиях окружающей среды.
Тензодатчики Instron производятся в центре компании в Хай Викомбе, Великобритания. Производственный процесс включает в себя несколько важных этапов, обеспечивающих высочайшее качество и производительность:
1. Конструкция. Инженеры Instron разрабатывают датчики веса, отвечающие уникальным требованиям систем испытания материалов.
2. Точное производство. Тензодатчики изготавливаются с высокой точностью и соблюдением строгих допусков.
3. Применение тензорезисторов: высококачественные тензорезисторы тщательно прикрепляются к несущим конструкциям.
4. Температурная компенсация: Каждый тензодатчик подвергается индивидуальной температурной компенсации.
5. Калибровка. Тензодатчики проверяются на точность и повторяемость на калибровочном оборудовании, соответствующем международным стандартам.
6. Контроль качества. На протяжении всего производственного процесса применяются строгие меры контроля качества.

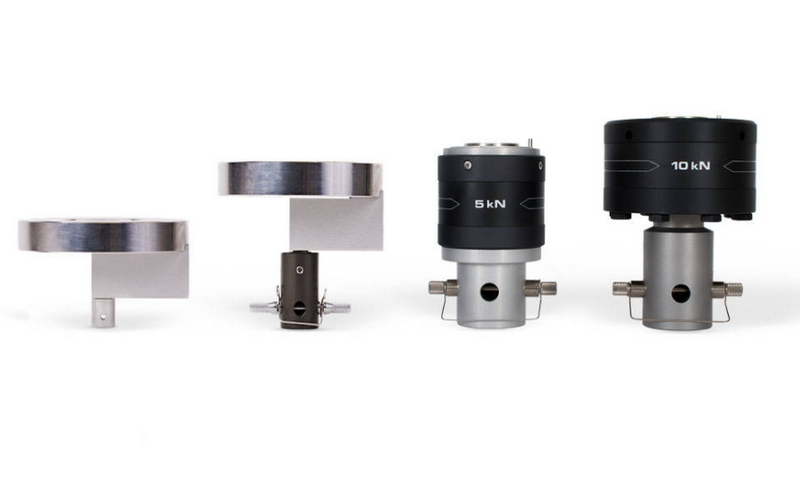

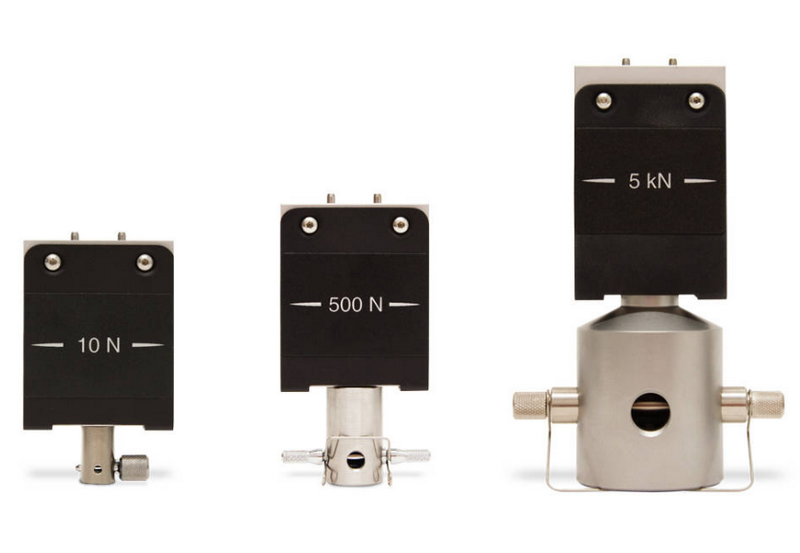

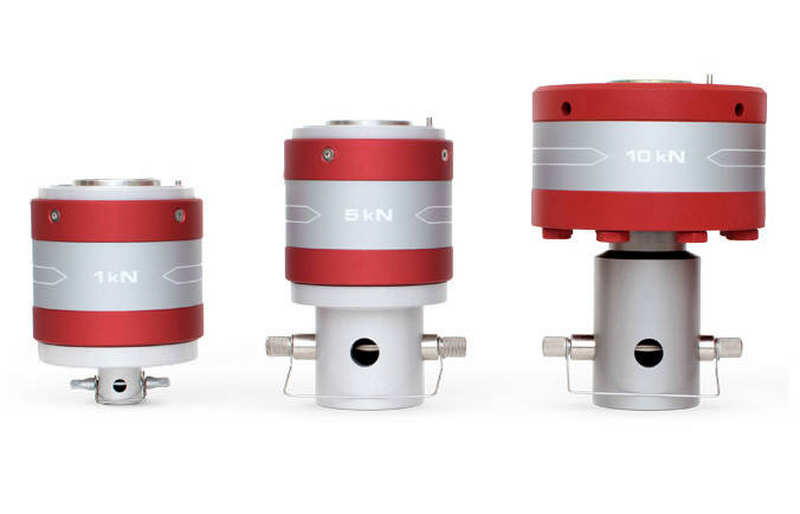

Instron предлагает широкий выбор датчиков силы, отвечающих различным требованиям испытаний:
1. Серия 2525-800: эти датчики нагрузки имеют номинальную нагрузку от ± 2,5 Н до ± 100 кН и предназначены для использования в режиме растяжения, сжатия и обратного напряжения.
2. Датчики статической нагрузки серии 2580. Эти датчики нагрузки, специально разработанные для использования с испытательными системами серий 6800 и 5900, обеспечивают допустимую нагрузку от ±500 Н до ±600 кН.

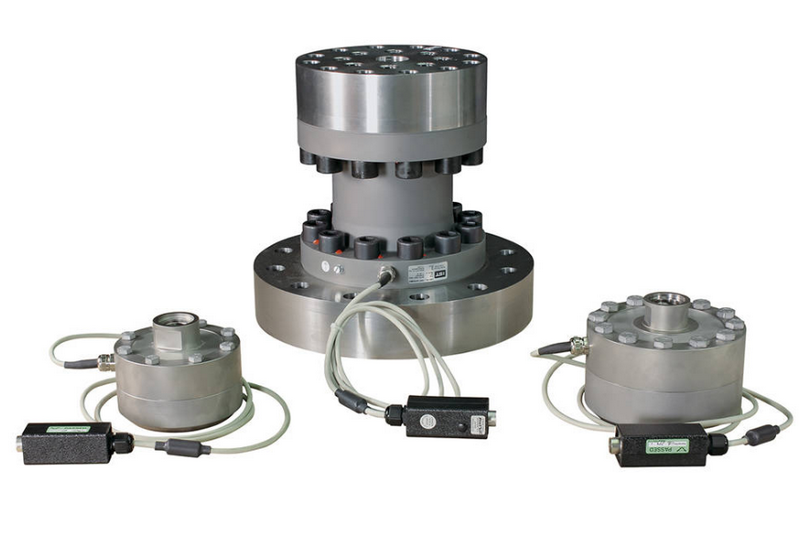

3. Датчики динамической нагрузки. Они предназначены для испытаний на усталость и других динамических применений.
4. Специализированные датчики веса: Instron также производит датчики веса по индивидуальному заказу для конкретных требований испытаний.
Тензодатчики Instron находят применение в широком спектре отраслей и сценариев испытаний:
1. Испытание материалов: используется при испытаниях на растяжение, сжатие и изгиб различных материалов.
2. Аэрокосмическая отрасль: испытания компонентов и материалов самолетов.
3. Автомобильная промышленность: контроль качества и НИОКР в автомобильной промышленности.
4. Медицинские устройства: тестирование имплантатов, протезов и других медицинских устройств.
5. Строительство: Испытания строительных материалов и конструктивных элементов.
6. Электроника: Тестирование электронных компонентов и сборок.
7. Текстиль: Проверка прочности и долговечности ткани.
Тензодатчики Instron имеют автоматическое распознавание по электронным серийным номерам и электрическую калибровку. Это обеспечивает простую, безошибочную работу и быструю настройку испытательных систем.
Весоизмерительные ячейки могут выдерживать до 150 % своей номинальной мощности без постоянного смещения нуля и до 300 % без механических повреждений. Эта функция снижает вероятность повреждения во время тестирования.
Конструкция датчиков нагрузки Instron с двойным сдвигом обеспечивает превосходное выравнивание на протяжении всего испытания и высокую устойчивость к смещенной нагрузке даже при работе с крупными образцами.
Калибровка является важнейшим аспектом поддержания точности и надежности датчиков веса Instron. Все тензодатчики Instron калибруются с использованием оборудования, соответствующего международным стандартам. Процесс калибровки обеспечивает:
1. Точность во всем диапазоне тензодатчика.
2. Повторяемость измерений
3. Соответствие международным стандартам тестирования.
В штаб-квартире Instron в Массачусетсе находится самая большая коммерческая установка в США, обеспечивающая исключительные возможности калибровки.
Тензодатчики Instron разработаны для полной интеграции с испытательными системами Instron. Они оснащены:
1. Системы быстрого крепления для легкой установки и снятия.
2. Совместимость с различными захватами и приспособлениями.
3. Интеграция с программным обеспечением Instron Bluehill Universal для сбора и анализа данных.
Поскольку требования к испытаниям материалов становятся все более сложными и требовательными, Instron продолжает внедрять инновации в технологии датчиков нагрузки. Будущие разработки могут включать в себя:
1. Тензодатчики более высокой точности для еще более точных измерений.
2. Миниатюризация для тестирования более мелких компонентов.
3. Интеллектуальные тензодатчики со встроенной диагностикой и возможностями самокалибровки.
4. Интеграция с технологиями Интернета вещей и Индустрии 4.0.
Тензодатчики Instron — это сложные устройства измерения силы, которые играют решающую роль в испытаниях материалов в различных отраслях промышленности. Высокая точность, широкий диапазон измерений и прочная конструкция делают их незаменимыми инструментами для исследователей, инженеров и специалистов по контролю качества. По мере развития технологий тензодатчики Instron, несомненно, будут развиваться, чтобы соответствовать постоянно растущим требованиям современных испытаний материалов.
Тензодатчики Instron известны своей исключительной точностью. Как правило, они могут достигать точности, равной или превышающей 0,025 % номинальной выходной мощности тензодатчика или 0,25 % от указанной нагрузки, в зависимости от того, что больше. Такой высокий уровень точности обеспечивает надежные и стабильные результаты испытаний в широком диапазоне применений.
Частота калибровки датчиков веса Instron зависит от нескольких факторов, включая использование, условия окружающей среды и конкретные отраслевые стандарты. Как правило, рекомендуется калибровать датчики веса не реже одного раза в год. Однако для критически важных приложений или высокочастотного использования может потребоваться более частая калибровка. Всегда сверяйтесь с отраслевыми стандартами и рекомендациями Instron для подбора наиболее подходящего графика калибровки.
Да, многие тензодатчики Instron предназначены для работы как в режиме растяжения, так и в режиме сжатия. Такая универсальность позволяет выполнять широкий спектр испытаний без необходимости частой замены датчиков веса. Однако важно проверить конкретные возможности вашей модели датчика веса, поскольку некоторые специализированные датчики веса могут быть оптимизированы для испытаний на растяжение или сжатие.
Срок службы тензодатчика Instron может варьироваться в зависимости от условий эксплуатации, технического обслуживания и факторов окружающей среды. При правильном уходе и регулярной калибровке весоизмерительные датчики Instron могут прослужить много лет, часто десятилетие и более. Однако такие факторы, как перегрузка, ударная нагрузка или воздействие суровых условий, потенциально могут сократить срок службы. Регулярный осмотр и соблюдение правильных процедур обращения могут помочь максимально продлить срок службы вашего весоизмерительного датчика.
Выбор подходящего тензодатчика Instron зависит от нескольких факторов:
1. Вид испытаний (растяжение, сжатие, изгиб и т.п.)
2. Ожидаемый диапазон усилий ваших испытаний.
3. Требуемая точность и разрешение.
4. Условия окружающей среды (температура, влажность и т. д.)
5. Совместимость с вашей испытательной системой и приспособлениями.
Рекомендуется проконсультироваться со службой технической поддержки или торговым представителем Instron, чтобы убедиться, что вы выбрали наиболее подходящий датчик нагрузки для ваших конкретных требований к испытаниям. Они могут предоставить экспертные рекомендации, основанные на потребностях вашего приложения, и помочь вам выбрать тензодатчик, который обеспечит оптимальную производительность и точность.
