Гибкая балка тензодатчики являются важными компонентами в различных приложениях для измерения веса и силы. Они широко используются в различных отраслях промышленности, от производства до медицинского оборудования, обеспечивая точные измерения в компактных и эффективных конструкциях. В этой статье подробно рассматривается принцип работы, применение, преимущества и особенности датчиков нагрузки на изгибающуюся балку.
Тензодатчик изгибающей балки — это тип преобразователя, который преобразует приложенную к нему силу в электрический сигнал. Это преобразование достигается за счет изгиба балки, которая оснащена тензодатчиками, обнаруживающими деформацию, вызванную приложенной нагрузкой.
Фундаментальный принцип датчика нагрузки на изгибающуюся балку заключается в упругой деформации балки при приложении нагрузки. Следующие шаги описывают, как это работает:
- Приложение силы: Когда к датчику нагрузки прилагается вес, это приводит к изгибу балки.
- Реакция тензодатчика: Тензодатчики, прикрепленные к балке, измеряют эту деформацию. Когда балка изгибается, тензорезисторы испытывают изменения сопротивления.
- Преобразование сигнала: эти изменения сопротивления преобразуются в электрический сигнал с помощью мостовой схемы Уитстона, где выходное напряжение пропорционально приложенной нагрузке.
Тензодатчики изгибающейся балки обычно имеют:
- Компактный размер: благодаря небольшим размерам они подходят для ограниченного пространства.
- Состав материала: часто изготавливается из высокопрочных материалов, таких как нержавеющая сталь или никелированная сталь, для обеспечения долговечности.
- Защита окружающей среды: многие модели имеют класс защиты IP68, что делает их устойчивыми к проникновению пыли и воды.

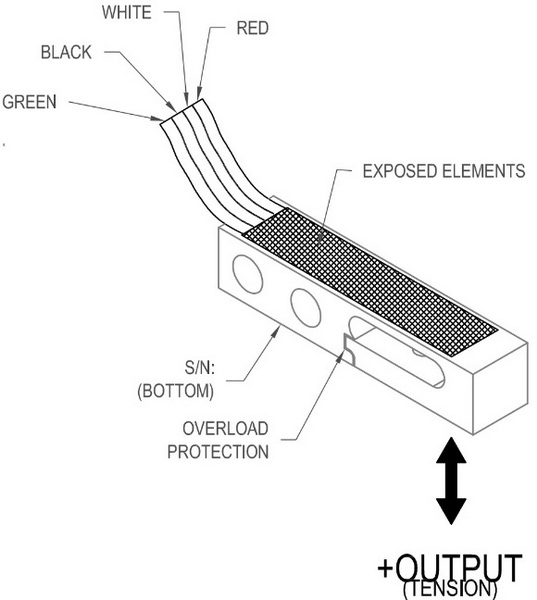

Чтобы лучше понять, как работают датчики нагрузки на изгибающуюся балку, рассмотрим диаграмму ниже, иллюстрирующую их базовую структуру:

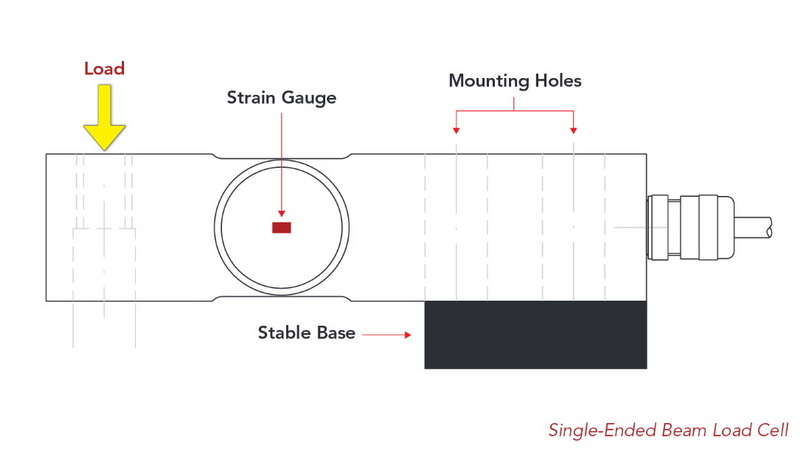

Схема датчика нагрузки на изгибающуюся балку
Тензодатчики для изгибающихся балок универсальны и находят применение в различных отраслях:
- Весы: обычно используются в платформенных и промышленных весах для точного измерения веса.
- Медицинские устройства: используются в устройствах, требующих точного измерения веса, таких как больничные койки и весы.
- Средства управления промышленными процессами: используются в системах, требующих контроля веса или силы во время производственных процессов.
- Робототехнические конструкции: интегрированы в роботизированные системы для получения обратной связи по весу и усилию.
- Упаковочное оборудование: используется в автоматизированных упаковочных линиях для обеспечения точного наполнения и взвешивания продуктов.
В розничной торговле тензодатчики с изгибающимися балками часто используются в электронных весах из-за их точности и компактных размеров. Например, весы для продуктовых магазинов используют эти тензодатчики для точного измерения веса продуктов, гарантируя, что покупатели точно платят за то, что они покупают.
В больницах тензодатчики с изгибающейся балкой являются важнейшими компонентами систем взвешивания пациентов. Эти устройства должны быть очень точными, чтобы эффективно контролировать состояние здоровья пациентов. Исследование, проведенное с использованием больничной системы мониторинга пациентов, показало, как интеграция современных датчиков нагрузки с изгибающейся балкой повысила точность на 15 %, что привело к улучшению результатов лечения пациентов.
На производственных предприятиях в конвейерных системах используются тензодатчики с изгибающимися балками для непрерывного контроля веса продукции. Это приложение гарантирует, что продукция соответствует стандартам качества перед упаковкой и отправкой, сокращая количество отходов и повышая эффективность работы.
Тензодатчики для изгибающихся балок обладают рядом преимуществ, которые делают их предпочтительным выбором для многих применений:
- Экономическая эффективность: они, как правило, более доступны по цене, чем другие типы датчиков веса, что делает их доступными для различных отраслей промышленности.
- Высокая точность: способность обеспечивать точные измерения с низкой погрешностью, часто ниже ±0,02%.
- Простота установки: их компактная конструкция позволяет легко интегрировать их в существующие системы без существенных модификаций.
- Долговечность. Созданные для работы в суровых промышленных условиях, они обеспечивают долгосрочную надежность и производительность.

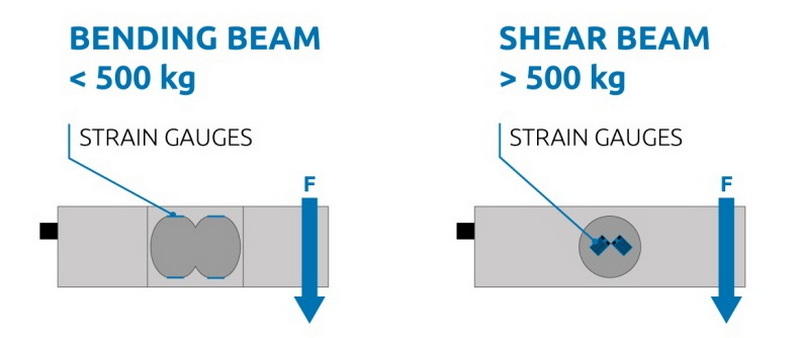

При сравнении весовых датчиков изгибающейся балки с датчиками веса других типов, таких как весовые датчики сдвигающей балки или S-типа, в игру вступают несколько факторов:
| Особенность | Датчик силы изгиба балки | Датчик силы сдвига балки | Тензодатчик S-типа |
|-------------------------------|----------------- -------|----------------------|------------------|
| Стоимость | Нижний | Умеренный | Высшее |
| Размер | Компактный | Больше | Средний |
| Точность | Высокий | Высокий | Очень высокий |
| Гибкость приложений | Умеренный | Высокий | Высокий |
| Экологическая устойчивость | Хорошо | Отлично | Хорошо |

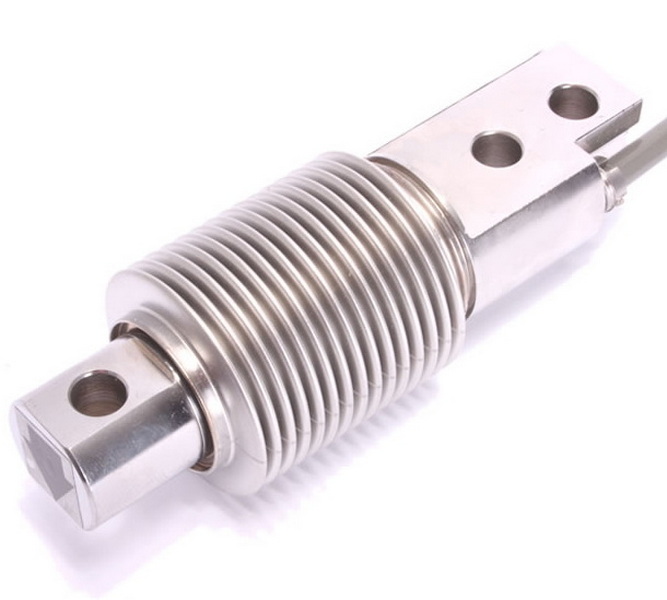

Тензодатчики изгибающейся балки можно разделить на категории в зависимости от их конструкции и применения:
- Миниатюрные балочные тензодатчики: идеально подходят для приложений с малой производительностью, часто используются в испытательных машинах, где пространство ограничено, но точность имеет решающее значение.
- Модели с защитой от перегрузки: разработаны с внутренними механизмами для предотвращения повреждений от чрезмерных нагрузок; эти модели незаменимы в условиях, когда могут произойти резкие скачки веса.
- Ячейки с двойной изогнутой балкой: имеют две балки для повышения стабильности и точности измерений; обычно используется в приложениях с высокой производительностью, где необходима точность при больших нагрузках.
Выбор правильного типа датчика нагрузки на изгибающуюся балку зависит от нескольких факторов:
- Грузоподъемность: определите максимальный вес, который вам нужно измерить.
- Условия окружающей среды: учитывайте такие факторы, как влажность, колебания температуры и воздействие химикатов.
- Место для установки: оцените доступное пространство для установки, чтобы обеспечить совместимость с конструкцией вашей системы.
Калибровка имеет решающее значение для обеспечения точности датчиков нагрузки на изгибающуюся балку. Процесс обычно включает в себя:
1. Применение известных весов к датчику веса.
2. Запись выходного сигнала.
3. Настройка системы до тех пор, пока выходные данные не будут соответствовать ожидаемым значениям для всех примененных весов.
4. Документирование результатов калибровки для дальнейшего использования и соответствия отраслевым стандартам.
Для поддержания оптимальной производительности:
- Регулярно проверяйте на наличие физических повреждений или износа.
- Убедитесь, что электрические соединения надежны и не подвержены коррозии.
- Периодически проводите повторную калибровку, чтобы учесть любые отклонения в измерениях с течением времени.
- Регулярно очищайте внешние поверхности, чтобы предотвратить накопление пыли, которое может повлиять на производительность.
Общие проблемы, которые могут возникнуть, включают:
- Дрейф показаний: это может произойти из-за изменений температуры или механического напряжения; может потребоваться повторная калибровка.
- Непоследовательные измерения: проверьте наличие ослабленных соединений или механического смещения, которые могут повлиять на производительность.
- Физические повреждения: проверьте балку на наличие трещин или изгибов, которые могут поставить под угрозу целостность; замените при необходимости.
Тензодатчики с изгибающейся балкой являются незаменимыми инструментами в современных системах взвешивания, обеспечивая точность, долговечность и универсальность в различных приложениях. Их способность обеспечивать точные измерения в компактном исполнении делает их идеальными как для промышленного, так и для медицинского использования. Понимая их работу, преимущества, типы, процессы калибровки и требования к техническому обслуживанию, пользователи могут максимизировать свою эффективность в реальных приложениях.
В заключение, поскольку отрасли продолжают развиваться в направлении автоматизации и точного машиностроения, тензодатчики с изгибающимися балками останутся неотъемлемыми компонентами, которые обеспечивают точные измерения, имеющие решающее значение для успеха в работе.
Основные компоненты включают в себя металлический пружинный элемент (балку), тензорезисторы, прикрепленные для измерения деформации, и мостовую схему Уитстона для преобразования сигналов.
Установка обычно включает в себя закрепление тензодатчика в точках крепления, подключение его к соответствующему блоку обработки сигналов и калибровку с известными весами.
К факторам относятся колебания температуры, механическое напряжение, превышающее номинальную мощность, неправильная установка и условия окружающей среды, такие как влажность или воздействие пыли.
Да, многие датчики нагрузки на изгибающуюся балку предназначены для измерения обоих типов сил в зависимости от их конфигурации и способа установки.
Рекомендуется калибровать их не реже одного раза в год или чаще, если они подвергаются интенсивному использованию или экстремальным условиям, которые могут повлиять на их производительность.
