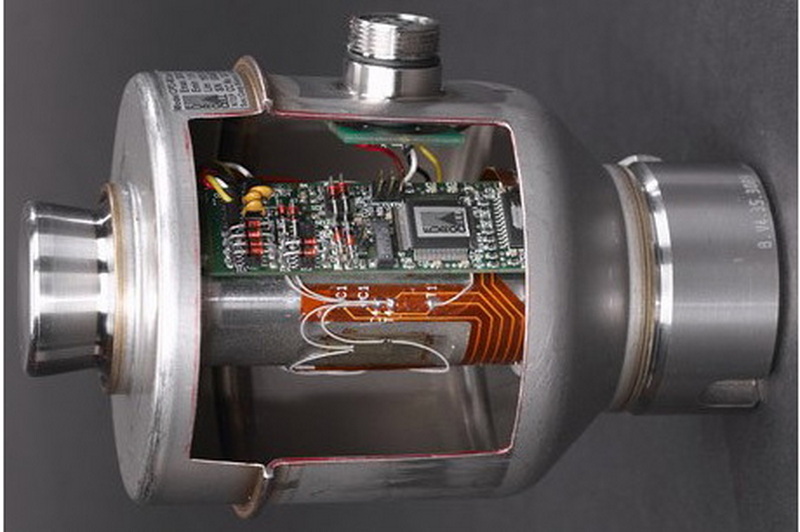

Цифровой тензодатчики работают путем измерения приложенной к ним механической нагрузки и преобразования этой силы в электрический сигнал. Процесс включает в себя несколько ключевых компонентов:
- Несущая конструкция: обычно изготовленная из таких материалов, как алюминий или нержавеющая сталь, эта конструкция выдерживает вес и передает усилие на внутренние датчики.
- Тензодатчики: это чувствительные устройства, прикрепленные к несущей конструкции, которые измеряют деформацию (деформацию) при приложении нагрузки. В цифровых тензодатчиках несколько тензодатчиков часто располагаются в конфигурации моста Уитстона для повышения точности.
- Схема обработки сигналов: этот компонент усиливает электрический сигнал, генерируемый тензодатчиками, и преобразует его из аналогового в цифровой с помощью АЦП.
- Микроконтроллер: микроконтроллер обрабатывает цифровой сигнал, применяет необходимые алгоритмы для коррекции данных и подготавливает выходные данные для связи.
- Выходной интерфейс: цифровые тензодатчики могут передавать данные через различные интерфейсы, такие как USB, RS-232, RS-485 или Ethernet, что обеспечивает плавную интеграцию в существующие системы.
Цифровые датчики веса обладают многочисленными преимуществами по сравнению со своими аналоговыми аналогами:
Цифровые датчики веса обеспечивают более точные измерения благодаря их способности устранять распространенные ошибки, связанные с аналоговыми системами, такие как колебания температуры и гистерезис. Они используют передовые алгоритмы обработки данных в реальном времени, обеспечивая высокую точность измерения веса.
Цифровые датчики веса, изготовленные из полупроводниковых компонентов, более долговечны, чем аналоговые модели. Они менее подвержены повреждениям от вибраций и ударов, что делает их идеальными для суровых промышленных условий.
Цифровые системы производят стабильный сигнал, менее подверженный помехам, вызванным электромагнитными помехами или колебаниями напряжения питания. Эта стабильность имеет решающее значение для приложений, требующих стабильной производительности.
Калибровка цифровых датчиков веса проста и часто автоматизируется с помощью программных интерфейсов. Это сокращает время простоя и затраты на техническое обслуживание по сравнению с аналоговыми системами, требующими ручной настройки.
Цифровые датчики веса можно легко интегрировать в существующие системы и настроить для конкретных приложений. Их способность взаимодействовать с различными промышленными сетями повышает их универсальность.
Благодаря встроенным микроконтроллерам цифровые тензодатчики могут выполнять сложные вычисления и фильтрацию данных непосредственно внутри датчика. Эта возможность позволяет использовать такие функции, как температурная компенсация и диагностика в реальном времени.
Цифровые датчики веса широко используются в различных отраслях промышленности благодаря своей точности и надежности. Некоторые распространенные приложения включают в себя:
- Промышленная автоматизация: используется на производственных линиях для мониторинга и контроля веса в режиме реального времени.
- Контроль качества: необходим в производственных процессах, где точные измерения имеют решающее значение для качества продукции.
- Логистика и складирование: используется в системах взвешивания для управления запасами и процессов доставки.
- Лабораторные испытания: используются в исследовательских целях для точного измерения веса в экспериментах.
- Медицинское оборудование: встроено в устройства, требующие точного измерения веса, например весы, используемые в больницах.
- Пищевая промышленность: используется на упаковочных линиях для обеспечения точного наполнения продуктов и соблюдения правил, касающихся веса продуктов.
- Строительство: Участие во взвешивании материалов на месте для обеспечения соблюдения правил техники безопасности и спецификаций проекта.
Существует несколько типов цифровых тензодатчиков, предназначенных для конкретных применений:
Они обычно используются в платформенных весах и обеспечивают точные измерения при умеренных нагрузках. Они известны своим компактным дизайном и простотой установки.
Тензодатчики со сдвиговой балкой идеально подходят для тяжелых условий эксплуатации и обеспечивают высокую точность и стабильность при значительном весе. Их часто используют в автомобильных весах и крупных промышленных весах.

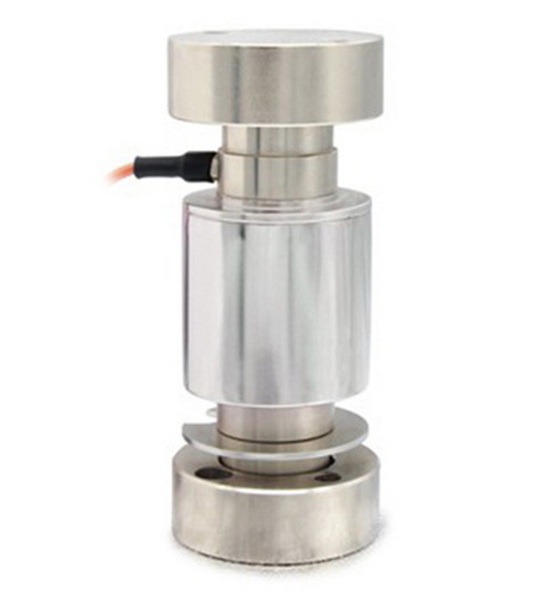

Используется в основном в тестовых приложениях, где необходимо точно измерить сжимающие силы. Их обычно можно найти в машинах для испытания материалов, которые оценивают прочность материалов при сжатии.
Эти компактные устройства подходят для ограниченного пространства, обеспечивая при этом надежную работу. Они часто используются в робототехнике или приложениях, где существуют ограничения по размеру.
Эти универсальные датчики могут измерять силы как растяжения, так и сжатия. Их конструкция позволяет использовать их в различных приложениях, включая подвесные весы и установки для измерения силы.
Калибровка цифрового тензодатчика имеет решающее значение для обеспечения его точности с течением времени. Процесс калибровки обычно включает в себя:
1. Применение известных весов. К тензодатчику прилагается ряд известных весов.
2. Выход записи: выходные сигналы, генерируемые датчиком веса, записываются при каждом известном весе.
3. Настройка параметров: с помощью калибровочного программного обеспечения выполняются настройки для приведения выходных сигналов в соответствие с известными весами.
4. Проверка: Калибровка проверяется повторным применением известных гирь и проверкой точности показаний.
5. Плановые проверки. Необходимо проводить регулярные проверки, чтобы обеспечить постоянную точность с течением времени, особенно если тензодатчик подвергается суровым условиям или интенсивному использованию.
Интеграция цифровых датчиков веса в существующие системы может быть осуществлена через различные интерфейсы связи:
- USB-соединения: для прямого подключения к компьютерам или системам сбора данных.
- Интерфейсы RS-232/RS-485: обычно используются в промышленных условиях для больших расстояний и установок с несколькими тензодатчиками.
- Ethernet TCP/IP: обеспечивает сетевую интеграцию, обеспечивая обмен данными в режиме реального времени между несколькими устройствами.
- Беспроводная связь: некоторые современные цифровые тензодатчики предлагают беспроводные варианты, которые устраняют необходимость в прокладке кабелей, обеспечивая гибкость при установке.
Несмотря на свои преимущества, цифровые датчики веса также сталкиваются с определенными проблемами:
Экстремальные температуры или уровни влажности могут повлиять на производительность, если они не будут должным образом компенсированы на этапах проектирования или калибровки.
Цифровые тензодатчики требуют стабильных источников питания; колебания могут привести к неточным показаниям, если они не контролируются соответствующим образом с помощью оборудования для стабилизации электропитания.
Хотя они обеспечивают долгосрочную экономию за счет снижения затрат на техническое обслуживание и повышения точности, первоначальные инвестиции в цифровые тензодатчики могут быть выше по сравнению с традиционными аналоговыми вариантами.
Будущее технологии цифровых тензодатчиков выглядит многообещающим, учитывая появление нескольких тенденций:
По мере того как отрасли переходят к интеллектуальным производственным практикам, интеграция цифровых тензодатчиков с технологиями Интернета вещей обеспечит возможности мониторинга и анализа в реальном времени, которые повысят операционную эффективность.
Благодаря улучшению вычислительной мощности самих цифровых датчиков веса появятся более широкие возможности для прогнозного обслуживания и обнаружения аномалий на основе исторических тенденций данных, собранных непосредственно с датчиков.
Поскольку спрос на устройства меньшего размера во многих секторах, включая медицинские технологии, растет, продолжающаяся миниатюризация цифровых датчиков нагрузки позволит им вписываться во все более компактные пространства без ущерба для производительности.
Цифровые датчики веса представляют собой значительный прогресс в технологии измерения веса, обеспечивая повышенную точность, долговечность и гибкость по сравнению с традиционными аналоговыми моделями. Их способность легко интегрироваться с современными промышленными системами делает их незаменимыми в различных секторах, включая производство, логистику, здравоохранение, производство продуктов питания и строительство. Поскольку технологии продолжают развиваться, цифровые датчики веса, вероятно, станут еще более неотъемлемой частью автоматизированных процессов и задач точных измерений.
Цифровые тензодатчики преобразуют механическое напряжение в цифровой сигнал с помощью внутренней обработки, в то время как аналоговые тензодатчики выдают аналоговое напряжение, для интерпретации которого требуются внешние процессоры.
Калибровка включает в себя применение известных весов к ячейке, запись ее выходных данных, настройку параметров с помощью калибровочного программного обеспечения и проверку точности посредством повторных испытаний с известными весами.
Такие отрасли, как производство, логистика, здравоохранение, сельское хозяйство, производство продуктов питания, строительство и исследовательские лаборатории, часто используют цифровые тензодатчики для задач точного измерения веса.
Да, их можно интегрировать с помощью различных интерфейсов связи, таких как USB, RS-232/RS-485 или Ethernet TCP/IP, в зависимости от системных требований.
Цифровые тензодатчики обеспечивают более высокую точность, улучшенную стабильность сигнала, более простые процессы калибровки, большую устойчивость к факторам окружающей среды, расширенные возможности обработки данных и гибкость в настройке приложений.
