Тензодатчики являются важными компонентами различных измерительных систем, преобразующими механическую силу в электрический сигнал. Понимание сигнала возбуждения датчик нагрузки имеет решающее значение для обеспечения точных измерений в различных приложениях, от промышленных весов до прецизионных испытательных машин. В этой статье рассматривается концепция сигналов возбуждения, их значение и то, как они влияют на производительность весоизмерительных датчиков.

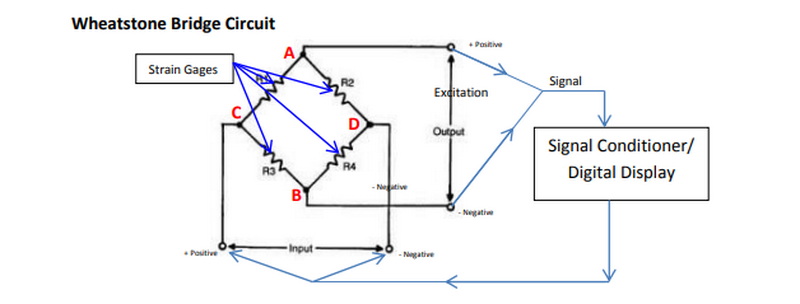

Датчик нагрузки — это тип преобразователя, который преобразует силу в электрический сигнал. Наиболее распространенным типом является тензодатчик, работающий по принципу изменения сопротивления тензодатчиков при воздействии механического напряжения.
Когда к тензодатчику прилагается сила, он слегка деформируется. Эта деформация вызывает изменение сопротивления прикрепленных к нему тензорезисторов, что приводит к изменению выходного напряжения. Зависимость между приложенной силой и выходным сигналом обычно линейна, что позволяет проводить точные измерения.
Существует несколько типов датчиков веса, каждый из которых подходит для конкретного применения:
- Тензодатчики: наиболее распространенный тип, использующий тензодатчики для измерения деформации.
- Емкостные тензодатчики: они измеряют изменения емкости, вызванные приложенной силой.
- Пневматические тензодатчики: они используют давление воздуха для измерения веса и часто используются в средах, где электронные устройства могут выйти из строя.
- Гидравлические тензодатчики: они работают по принципу давления жидкости и подходят для тяжелых нагрузок.
Понимание этих типов помогает выбрать правильный тензодатчик для конкретных применений.
Сигнал возбуждения представляет собой электрическое напряжение, подаваемое на тензодатчик, обеспечивающее его правильную работу. Это напряжение необходимо для питания внутренней схемы и формирования выходного сигнала, соответствующего приложенной силе.
- Тип: напряжение возбуждения может быть либо постоянным током (DC), либо переменным током (AC), причем постоянный ток чаще встречается в приложениях с датчиками веса.
- Амплитуда: Типичное напряжение возбуждения находится в диапазоне от 5 В до 15 В, в зависимости от характеристик весоизмерительного датчика.
- Стабильность: стабильное напряжение возбуждения имеет решающее значение для точных измерений. Колебания могут привести к ошибкам в выходном сигнале.
Уровень напряжения возбуждения существенно влияет на рабочие характеристики весоизмерительного датчика. Например, более высокое напряжение возбуждения может повысить чувствительность, но может также увеличить уровень шума, если не управлять им должным образом. Поэтому баланс этих факторов имеет важное значение для оптимальной производительности.
Напряжение возбуждения играет жизненно важную роль в определении чувствительности и точности измерений весоизмерительного датчика.
Более высокие напряжения возбуждения обычно повышают чувствительность тензодатчика, позволяя ему обнаруживать меньшие изменения силы. Например, тензодатчик с номинальным выходом 2 мВ/В будет выдавать выходное напряжение 20 мВ при возбуждении напряжением 10 В на полной мощности. Такая повышенная чувствительность особенно полезна в приложениях, требующих высокой точности, таких как лабораторные испытания или процессы контроля качества.
Напряжение возбуждения также влияет на диапазон измерения весоизмерительного датчика. Более высокое возбуждение может расширить этот диапазон, позволяя тензодатчику измерять большие силы без насыщения. Однако необходимо соблюдать осторожность, чтобы не превысить максимальную номинальную мощность весоизмерительного датчика, поскольку это может привести к необратимому повреждению.
Чтобы проиллюстрировать, как напряжение возбуждения влияет на выходной сигнал:
Если тензодатчик имеет грузоподъемность 1000 кг и выходную чувствительность 2 мВ/В при напряжении возбуждения 10 В:
$$
ext{Выходной сигнал} = ext{Напряжение возбуждения} imes ext{Чувствительность} = 10 , ext{В} imes 2 , ext{мВ/В} = 20 , ext{мВ}
$$
Это означает, что при полной нагрузке (1000 кг) тензодатчик будет выдавать выходной сигнал 20 мВ.
Различные типы датчиков нагрузки имеют разные требования к сигналам возбуждения:
Это наиболее распространенные типы, для которых обычно требуется напряжение возбуждения от 5 В до 15 В постоянного тока. Они широко используются благодаря своей точности и надежности.
Емкостные тензодатчики часто требуют более низких напряжений возбуждения, но могут обеспечивать более высокую чувствительность по сравнению с тензодатчиками. Они подходят для применений, где желательна минимальная деформация.
Эти типы работают по-другому и не полагаются на электрическое возбуждение; вместо этого они используют давление жидкости для измерения силы. Пневматические датчики часто используются в системах взвешивания, где электронные помехи могут быть проблемой.
При выборе тензодатчика для конкретных применений учитывайте такие факторы, как:
- Грузоподъемность: убедитесь, что выбранный тензодатчик может выдержать максимальный ожидаемый вес.
- Условия окружающей среды: некоторые датчики веса лучше подходят для суровых условий, чем другие.
- Требуемая чувствительность: Определите, насколько чувствительностью должно быть ваше приложение, исходя из требований к измерениям.
Правильная проводка необходима для обеспечения того, чтобы напряжение возбуждения достигало тензодатчика без помех и потерь.

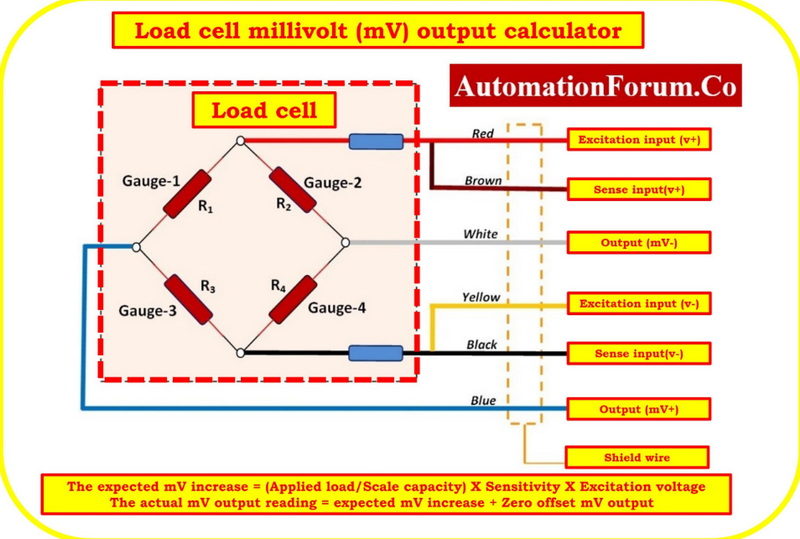

Большинство тензодатчиков используют четырехпроводную конфигурацию:
- Возбуждение положительное (E+)
- Возбуждение отрицательное (E-)
- Сигнал положительный (S+)
- Сигнал отрицательный (S-)
Такая конфигурация сводит к минимуму ошибки, вызванные сопротивлением проводов, соединяющих тензодатчик с источником питания.
Неправильная проводка может привести к нескольким проблемам:
- Падение напряжения. Длинные провода могут привести к значительному падению напряжения, если их размер выбран неправильно.
- Шумовые помехи: неэкранированные кабели могут улавливать электромагнитные помехи от близлежащего оборудования.
- Неправильные соединения: неправильное подключение может привести к инверсии сигналов или даже повреждению тензодатчика.
Калибровка имеет решающее значение для обеспечения того, чтобы тензодатчик давал точные показания в различных условиях.
1. Примените известные веса. Используйте калиброванные гири, чтобы приложить известные силы к тензодатчику.
2. Запись выходных сигналов. Измерьте выходные сигналы, соответствующие каждому приложенному весу.
3. Отрегулируйте настройки. При необходимости отрегулируйте настройки калибровки на основе расхождений между ожидаемыми и измеренными значениями.
4. Повторное тестирование: повторяйте до достижения устойчивых результатов.
Регулярная калибровка гарантирует, что любое отклонение точности измерений с течением времени будет исправлено. Такие факторы, как изменения температуры, механический износ или даже условия окружающей среды, могут повлиять на производительность.
С сигналами возбуждения может возникнуть несколько проблем, которые могут повлиять на точность измерений:
Колебания напряжения возбуждения могут привести к нестабильным выходным сигналам. Использование регулируемых источников питания может смягчить эту проблему и обеспечить стабильную работу в различных условиях.
Электрический шум может влиять на выходной сигнал тензодатчика. Экранированные кабели и правильные методы заземления могут помочь значительно снизить уровень шума.
Превышение указанных пределов силы или напряжения возбуждения может привести к необратимому повреждению как тензорезисторов, так и внутренних схем внутри самого тензодатчика.
По мере развития технологий развиваются и методы улучшения характеристик, связанных с сигналами возбуждения:
Цифровые тензодатчики включают встроенные микропроцессоры, которые обрабатывают сигналы внутри, обеспечивая повышенную точность и снижая восприимчивость к шумовым помехам по сравнению с аналоговыми системами.
Беспроводная технология позволяет осуществлять удаленный мониторинг без физического подключения; однако эти системы по-прежнему требуют соответствующих стратегий управления питанием для своих внутренних возбуждений.
Понимание сигнала возбуждения тензодатчика имеет основополагающее значение для достижения точных измерений в различных приложениях. Обеспечивая стабильные и подходящие напряжения возбуждения с учетом таких факторов, как конфигурации проводки и методы калибровки, пользователи могут обеспечить оптимальную производительность своих весоизмерительных датчиков, получая надежные данные, необходимые для процессов анализа и принятия решений в различных отраслях, от производства до научных исследований.
Если напряжение возбуждения слишком низкое, это может привести к недостаточным выходным сигналам от тензодатчика, что в конечном итоге приведет к неточным измерениям в целом, главным образом потому, что в самих компонентах схемы не подается достаточно энергии, необходимой для правильного функционирования!
Хотя некоторые приложения могут разрешать использование переменного тока; однако в наиболее распространенных конструкциях используется постоянный ток, прежде всего потому, что он обеспечивает большую стабильность и надежность в течение всего периода эксплуатации по сравнению с переменным током, который постоянно колеблется с течением времени!
Частота калибровки существенно зависит от условий использования; однако, вообще говоря, это рекомендуется не реже одного раза в год или после значительных изменений условий окружающей среды/нагрузок, возникающих во время рабочих циклов!
Начните с тщательной проверки всех соединений, чтобы убедиться, что все остается в безопасности; Затем убедитесь, что напряжение питания стабильно, без колебаний во время измерений. Если проблемы сохраняются, рассмотрите возможность повторной калибровки/замены неисправных компонентов по мере необходимости!
Да, действительно! Превышение максимальных указанных пределов может потенциально повредить внутренние детали, поэтому всегда обращайтесь непосредственно к спецификациям производителя, прежде чем подавать какие-либо напряжения, превышающие рекомендуемые безопасные диапазоны!
