A датчик нагрузки Это преобразователь, который преобразует приложенную к нему силу в электрический сигнал. Это преобразование позволяет точно измерять вес или силу в различных приложениях, включая промышленные весы, медицинские приборы и исследовательское оборудование.
Существует несколько типов датчиков веса, каждый из которых предназначен для конкретных применений:
- Тензодатчики: наиболее распространенный тип, использующий тензодатчики для измерения деформации.
- Гидравлические тензодатчики: для измерения силы используйте давление жидкости.
- Пневматические тензодатчики: измеряйте силу посредством изменения давления воздуха.
- Одноточечные тензодатчики: идеально подходят для небольших весов, где нагрузка прикладывается в одной точке.

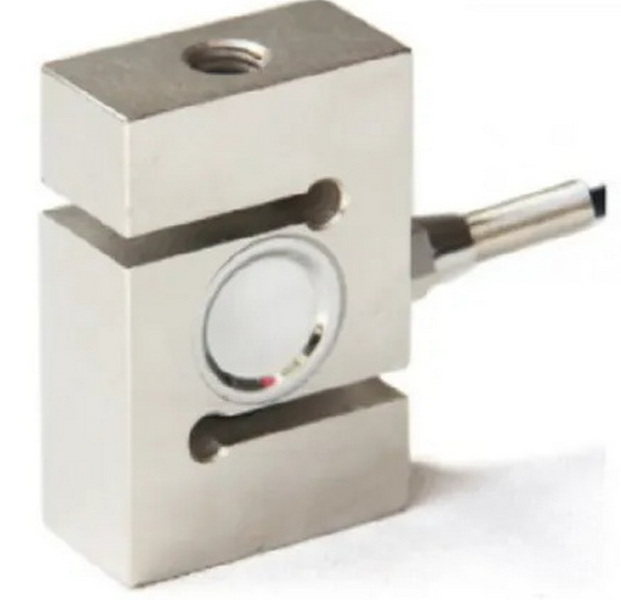

- Тензодатчики S-образной балки: используются для измерения растяжения и сжатия, часто встречаются в подвесных весах.
- Датчики нагрузки на сдвиговую балку: обычно используются в платформенных весах из-за их прочной конструкции.
Тензодатчики работают по принципу преобразования механической энергии (силы) в электрическую энергию. Когда к тензодатчику прилагается нагрузка, он слегка деформируется. Эта деформация изменяет сопротивление тензорезисторов, прикрепленных к тензодатчику, создавая электрический сигнал, пропорциональный приложенной силе.
Выходной сигнал может быть обработан и отображен на цифровом индикаторе или использован в системах управления автоматизированными процессами.

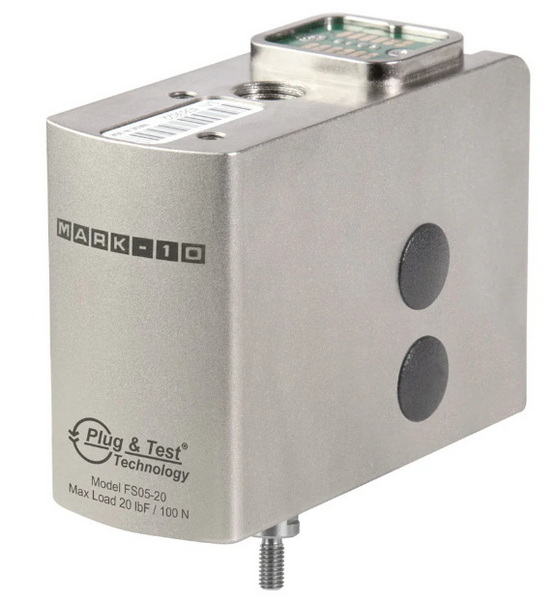

В контексте тензодатчиков полная шкала (FS) относится к максимальной нагрузке, которую может точно измерить тензодатчик. Это критическая спецификация, определяющая верхний предел рабочего диапазона весоизмерительного датчика.
Полномасштабный выход (FSO) часто используется взаимозаменяемо с FS. Он представляет собой электрический выходной сигнал, генерируемый тензодатчиком, когда он нагружен до максимальной номинальной мощности. FSO обычно выражается в милливольтах на вольт (мВ/В), указывая, какое выходное напряжение соответствует каждому вольту возбуждения, подаваемому на тензодатчик.
Например, если тензодатчик имеет FSO 2 мВ/В и подвергается максимальной номинальной нагрузке (например, 10 000 кг), выходной сигнал будет составлять примерно 20 мВ при питании от напряжения возбуждения 10 В.
Понимание FSO имеет решающее значение, поскольку оно напрямую влияет на то, насколько точно и надежно тензодатчик может измерять силы в заданном диапазоне. Более высокий FSO указывает на то, что небольшие изменения нагрузки приведут к более значительным изменениям напряжения, что может повысить чувствительность измерений.
Понимание FS имеет решающее значение при выборе тензодатчика для вашего приложения. Вот несколько причин, почему:
Точность датчика веса часто указывается в процентах от его полной шкалы. Например, тензодатчик со спецификацией точности ±0,1% полной шкалы означает, что при максимальной мощности измерение может отличаться на ±10 кг, если его полная шкала составляет 10 000 кг.
Для разных приложений требуются разные значения FS:
- Промышленное взвешивание: могут потребоваться тензодатчики большой емкости со значениями FS в тоннах.
- Лабораторные измерения: часто требуются тензодатчики меньшей мощности с точными значениями полной шкалы.
- Медицинские приборы: требуют высокой точности и низкого уровня шума; таким образом, правильный выбор ФС имеет решающее значение.
- Автомобильные испытания: включают динамические нагрузки; следовательно, выбор подходящего FS обеспечивает точные измерения во время испытаний.
Выбор датчика веса с соответствующим значением FS обеспечивает безопасность во время работы. Использование тензодатчика сверх его номинальной мощности может привести к сбою или неточным показаниям, что может представлять опасность в промышленных условиях или в критически важных приложениях, таких как медицинские устройства.
Несколько факторов могут повлиять на производительность и надежность полномасштабного выхода в тензодатчиках:
Изменения температуры могут повлиять на нулевой баланс и чувствительность датчика веса, что приведет к неточностям измерений в полном масштабе. Большинство производителей предоставляют данные температурной компенсации, чтобы помочь смягчить эти эффекты.
Нелинейность означает, насколько фактический выходной сигнал отклоняется от прямой линии между нулевым выходным сигналом и полным выходным сигналом. Это отклонение может привести к ошибкам, особенно при более высоких нагрузках.
Гистерезис — это разница в выходных показаниях при приложении и последующем снятии нагрузки. Это может повлиять на повторяемость и точность в полном масштабе.
Длительное воздействие нагрузок, близких к полной величине, или при полной нагрузке со временем может привести к механической усталости, что потенциально может повлиять на производительность и точность.
Неправильная установка может привести к перекосу или неравномерной нагрузке на тензодатчик, что может привести к неточностям в измерениях, особенно вблизи полной шкалы.
Чтобы рассчитать полномасштабный выход (FSO), вы можете использовать следующую формулу:
$$
ext{FSO} = rac{ ext{Выходное напряжение при полной мощности}}{ ext{Напряжение возбуждения}} imes ext{Номинальная мощность}
$$
Например, если тензодатчик выдает выходное напряжение 20 мВ при своей номинальной мощности при напряжении возбуждения 10 В:
$$
ext{FSO} = rac{20 ext{ мВ}}{10 ext{ В}} = 2 ext{ мВ/В}
$$
Это означает, что на каждый вольт, подаваемый на тензодатчик, будет выходное напряжение 2 мВ при полной мощности.
Калибровка необходима для того, чтобы тензодатчик давал точные показания во всем рабочем диапазоне. Процесс калибровки включает в себя применение известных весов к тензодатчику и регулировку его выходных данных до тех пор, пока они не будут соответствовать этим известным значениям в пределах заданных допусков.
1. Подготовьте калибровочные гири. Используйте сертифицированные гири, соответствующие национальным стандартам.
2. Настройте оборудование. Убедитесь, что все соединения надежны и нет источников помех.
3. Примените известные веса. Постепенно применяйте известные веса во всем диапазоне от нуля до полной шкалы.
4. Запись выходных сигналов: Измерьте и запишите выходные сигналы, соответствующие каждому известному весу.
5. Отрегулируйте настройки калибровки. Если обнаружены расхождения между ожидаемыми и фактическими выходными данными, соответствующим образом отрегулируйте настройки калибровки.
6. Проверка калибровки. Повторите измерения после регулировки, чтобы обеспечить точность во всех точках.
Правильная калибровка гарантирует, что ваши измерения останутся достоверными с течением времени и в различных условиях.
Понимание полномасштабного (FS) и полномасштабного выходного сигнала (FSO) жизненно важно для выбора и эффективного использования датчиков веса в различных приложениях. Принимая во внимание такие факторы, как точность, температурные эффекты, нелинейность, гистерезис, механическое напряжение, условия установки и процессы калибровки, пользователи могут убедиться, что они выбирают правильный тензодатчик для своих конкретных потребностей.
Тензодатчики играют решающую роль в различных отраслях промышленности, от производства до здравоохранения, обеспечивая точные измерения веса, необходимые для процессов контроля качества или систем мониторинга пациентов.
FSO означает «полный выходной сигнал», который указывает максимальный электрический выходной сигнал, создаваемый тензодатчиком, когда он достигает своей номинальной мощности.
Изменения температуры могут повлиять на нулевой баланс и чувствительность, что приведет к неточностям в измерениях в полном масштабе.
Нелинейность означает, насколько фактический выходной сигнал отклоняется от идеальной прямой линии между нулевым выходным сигналом и полным выходным сигналом.
Гистерезис влияет на повторяемость и точность, вызывая различия в выходных показаниях при приложении нагрузки и при ее снятии.
При выборе весоизмерительного датчика учитывайте такие факторы, как требования к мощности, тип применения, условия окружающей среды и желаемую точность.
