Датчик веса является важным устройством в мире измерений и автоматизации. Он служит преобразователем, преобразующим силу в электрический сигнал, что позволяет точно измерять вес или силу в различных приложениях. Тензодатчики широко используются в промышленных условиях, медицинском оборудовании и даже в бытовых весах. Понимание того, как они работают и их различных типов, может дать ценную информацию об их применении и значении.

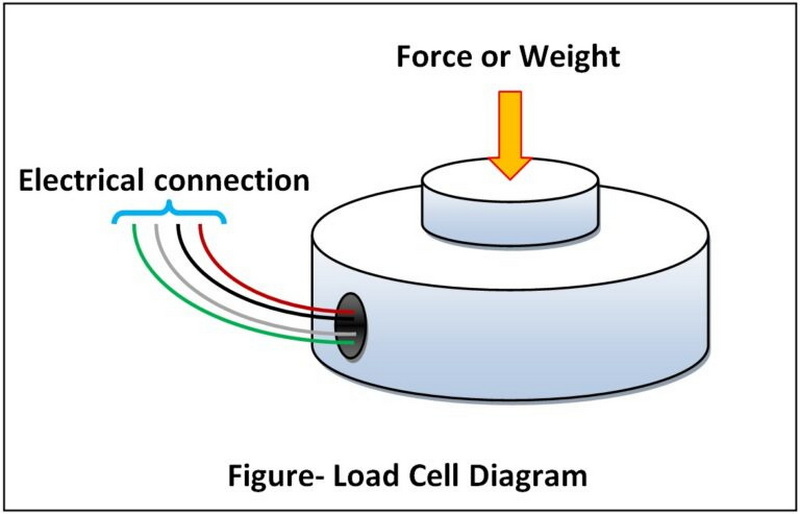

Тензодатчик определяется как электромеханический датчик, который измеряет силу или вес посредством деформации своей конструкции при приложении нагрузки. Фундаментальный принцип тензодатчика основан на взаимосвязи между механической деформацией и генерацией электрического сигнала. При приложении силы тензодатчик слегка деформируется, и эта деформация преобразуется в электрический сигнал, который можно измерить и интерпретировать.
Работу тензодатчика можно разбить на несколько ключевых этапов:
- Механическая деформация: когда к тензодатчику прилагается нагрузка, он испытывает небольшую деформацию. Эта деформация обычно очень мала, часто в пределах микрометров.
- Тензодатчики. Большинство тензодатчиков оснащены тензодатчиками — датчиками, которые меняют свое электрическое сопротивление при растяжении или сжатии. Эти датчики обычно имеют конфигурацию моста Уитстона для повышения чувствительности и точности.
- Генерация электрического сигнала: по мере деформации тензорезисторов происходит изменение электрического сопротивления. Это изменение преобразуется в электрический сигнал (обычно в милливольтах), пропорциональный величине приложенной силы.
- Обработка сигнала: необработанный электрический сигнал, генерируемый тензодатчиком, часто обрабатывается внешним устройством (например, передатчиком или индикатором) для преобразования его в читаемый формат (например, вес в килограммах или фунтах).
Тензодатчики бывают разных типов, каждый из которых предназначен для конкретных применений и сред. К наиболее распространенным типам относятся:
- Тензодатчики: это наиболее широко используемый тип датчиков нагрузки благодаря их точности и надежности. Они используют тензодатчики для измерения деформации.
- Гидравлические тензодатчики: они используют давление жидкости для измерения веса. Когда прикладывается нагрузка, она сжимает жидкость внутри клетки, создавая давление, которое можно измерить.
- Пневматические тензодатчики: аналогичны гидравлическим тензодатчикам, но вместо жидкости используют давление воздуха. Они часто используются в средах, где гидравлические жидкости могут представлять опасность.
- Емкостные тензодатчики: они измеряют изменения емкости, вызванные приложением веса. Они менее распространены, но полезны в конкретных приложениях, требующих высокой точности.
Тензодатчики используются в различных отраслях промышленности для разных целей:
- Промышленное взвешивание: используется в весах для взвешивания продуктов во время производственных процессов.
- Медицинское оборудование: необходимо для таких устройств, как больничные койки, которым необходимо точно контролировать вес пациента.
- Автомобильные испытания: используются для измерения сил во время краш-тестов или испытаний двигателя.
- Аэрокосмическое применение: используется в испытательном оборудовании для компонентов самолетов.
Тензодатчики имеют ряд преимуществ:
- Точность: они обеспечивают точные измерения, которые имеют решающее значение для контроля качества на производстве.
- Универсальность: может использоваться в различных приложениях, от небольших масштабов до крупных промышленных систем.
- Долговечность: рассчитан на работу в суровых условиях и тяжелых нагрузках без потери точности.
Подводя итог, тензодатчики играют жизненно важную роль в современных измерительных системах, преобразуя механическую силу в электрические сигналы для получения точных показаний во многих приложениях. Их конструкция варьируется в зависимости от конкретных потребностей, что позволяет адаптировать их для различных отраслей промышленности, от производства до здравоохранения. Понимание того, как они работают, помогает оценить их важность для обеспечения безопасности, эффективности и точности в различных процессах.
Тензодатчики можно разделить на несколько типов, включая тензодатчики, гидравлические, пневматические и емкостные датчики веса, каждый из которых выполняет определенные функции в зависимости от своих принципов работы.
Калибровка включает в себя применение известных весов к тензодатчику и регулировку его выходного сигнала до тех пор, пока он не будет соответствовать ожидаемому значению этих весов, обеспечивая точные измерения.
Такие факторы, как колебания температуры, механическое смещение и неправильная установка, могут существенно повлиять на точность измерений весоизмерительного датчика.
Да, некоторые типы датчиков веса, особенно пьезоэлектрические, разработаны специально для динамических измерений, когда силы быстро меняются с течением времени.
Выбор подходящего тензодатчика зависит от таких факторов, как тип измеряемой силы (растяжение или сжатие), требуемая точность, условия окружающей среды и ограничения по пространству.
