Что такое принцип тензодатчика?

Меню контента

Понимание тензодатчиков

Как работают тензодатчики

>> Подробный механизм тензодатчиков

Типы тензодатчиков

Применение тензодатчиков

>> Новые приложения

Преимущества использования тензодатчиков

Факторы, влияющие на производительность тензодатчиков

Техническое обслуживание и калибровка

Заключение

Связанные вопросы

>> 1. В чем разница между тензодатчиками растяжения и сжатия?

>> 2. Как калибровать тензодатчик?

>> 3. Какие материалы обычно используются при изготовлении датчиков силы?

>> 4. Можно ли использовать датчики веса на открытом воздухе?

>> 5. Каков типичный срок службы тензодатчика?

Понимание тензодатчиков

A датчик нагрузки это тип датчика, который измеряет вес или силу и преобразует их в электрический сигнал. В наиболее распространенном типе тензодатчиков используются тензодатчики для обнаружения изменений сопротивления, вызванных приложенными нагрузками. Тензодатчики широко используются в весах, промышленных системах взвешивания и других устройствах, где важно точное измерение силы.

Тензодатчики часто классифицируются в зависимости от их конструкции и типа измеряемой силы. Понимание этих категорий может помочь в выборе правильного тензодатчика для конкретных применений.

Как работают тензодатчики

Фундаментальный принцип работы тензодатчика заключается в преобразовании механической силы в электрический сигнал. Вот как это работает:

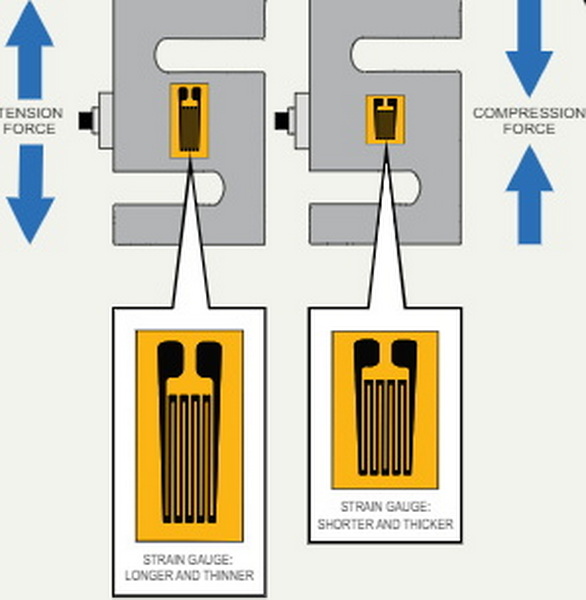

- Принцип тензодатчиков: в большинстве датчиков нагрузки используются тензодатчики, которые представляют собой небольшие устройства, изменяющие свое электрическое сопротивление при деформации. Когда к тензодатчику прилагается нагрузка, конструкция слегка деформируется, в результате чего тензорезисторы растягиваются или сжимаются.

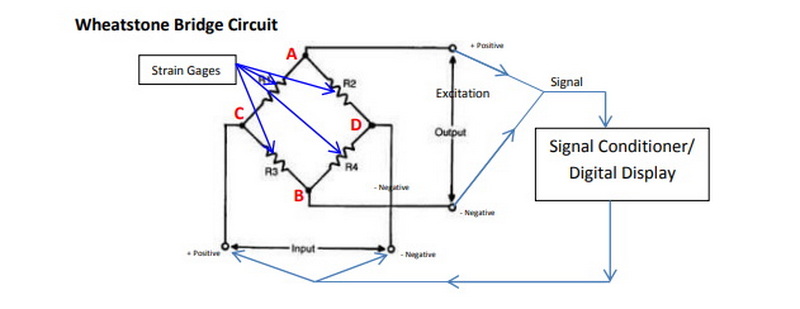

- Схема моста Уитстона: тензорезисторы обычно имеют конфигурацию моста Уитстона. Эта схема позволяет точно измерять изменения сопротивления, вызванные деформацией тензорезисторов. Выходной сигнал этой схемы представляет собой сигнал напряжения, пропорциональный приложенной силе.

- Обработка сигнала: сигнал напряжения, генерируемый деформацией тензорезисторов, затем усиливается и преобразуется в читаемый формат, который часто отображается в виде веса на цифровых весах или в системах мониторинга.

принцип датчика нагрузки_2

Подробный механизм тензодатчиков

Тензорезисторы состоят из тонкой проволоки или металлической фольги, расположенных зигзагообразно. Когда тензодатчик испытывает напряжение из-за приложенной силы, тензодатчик растягивается или сжимается, изменяя свою длину и площадь поперечного сечения. Это изменение приводит к изменению электрического сопротивления, которое можно определить количественно с помощью закона Ома.

Типы тензодатчиков

Тензодатчики бывают различных типов, каждый из которых предназначен для конкретных применений и сред:

- Тензодатчики сжатия: они измеряют силы сжатия и часто используются в приложениях, где нагрузки прикладываются вертикально вниз. Они обычно встречаются в автомобильных весах и бункерных весах.

- Тензодатчики растяжения: эти тензодатчики, предназначенные для измерения растягивающих усилий, используются в приложениях, где нагрузки растягиваются. Они часто используются в подвесных весах и крановых весах.

- Тензодатчики сдвигающей балки: они измеряют силу сдвига и обычно используются в платформенных весах. Они обеспечивают высокую точность и стабильность при различных нагрузках.

- Тензодатчики S-типа: способны измерять силы растяжения и сжатия, они универсальны и часто используются в подвесных весах. Их конструкция обеспечивает легкую установку и интеграцию в существующие системы.

- Тензодатчики с изгибающейся балкой: обычно используются для применений с низкой производительностью. Эти тензодатчики сгибаются под нагрузкой для измерения веса. Они обычно встречаются в небольших платформенных весах.

Применение тензодатчиков

Тензодатчики имеют широкий спектр применения в различных отраслях:

- Промышленное взвешивание: используется в производственных процессах для обеспечения точной обработки материалов и контроля качества продукции. Например, они играют решающую роль в процессах дозирования, где необходимы точные измерения ингредиентов.

- Медицинское оборудование: используется в медицинских весах для точного измерения веса пациента. Точные показания веса необходимы для дозирования лекарств в зависимости от массы тела.

- Аэрокосмические испытания: используются для измерения сил во время испытаний компонентов самолета. Это гарантирует, что детали смогут без сбоев выдерживать эксплуатационные нагрузки.

- Пищевая промышленность: необходим для точного взвешивания ингредиентов во время обработки пищевых продуктов. Тензодатчики помогают поддерживать стабильность и качество при производстве продуктов питания.

- Строительство и гражданское строительство: используется для контроля целостности конструкции путем измерения усилий на балках и опорах во время строительных проектов.

принцип датчика нагрузки_4

Новые приложения

По мере развития технологий продолжают появляться новые области применения датчиков веса:

- Робототехника: в робототехнических системах датчики нагрузки могут обеспечивать обратную связь о силе захвата или весе полезной нагрузки, повышая производительность и безопасность.

- Автоматизированные системы взвешивания. В логистике и складировании автоматизированные системы используют тензодатчики для управления запасами в режиме реального времени путем взвешивания упаковок по мере их прохождения через системы сортировки.

- Умное сельское хозяйство: датчики нагрузки интегрируются в сельскохозяйственное оборудование для мониторинга давления на почву или веса урожая, что способствует методам точного земледелия.

Преимущества использования тензодатчиков

Использование тензодатчиков дает ряд преимуществ:

- Высокая точность: датчики веса обеспечивают точные измерения, что имеет решающее значение для контроля качества в производственных процессах. Их способность обнаруживать мельчайшие изменения обеспечивает надежный сбор данных.

- Универсальность: различные типы датчиков нагрузки могут использоваться для различных применений, что позволяет адаптировать их к различным потребностям в различных отраслях.

- Долговечность: многие тензодатчики рассчитаны на работу в суровых условиях, обеспечивая долговременную надежность даже в экстремальных условиях, таких как колебания температуры или воздействие влаги.

- Простота интеграции: весоизмерительные ячейки можно легко интегрировать в существующие системы для расширения возможностей измерения без существенных модификаций.

Факторы, влияющие на производительность тензодатчиков

На производительность весовых ячеек могут влиять несколько факторов:

- Температурные эффекты: изменения температуры могут повлиять на сопротивление тензорезисторов; таким образом, для точных измерений могут потребоваться методы температурной компенсации.

- Гистерезис: это относится к разнице в производительности при загрузке и разгрузке элемента одинакового веса. Высококачественные тензодатчики минимизируют эффекты гистерезиса благодаря тщательной конструкции.

- Линейность: линейная зависимость между входом (нагрузкой) и выходом (сигналом) необходима для точных показаний во всем диапазоне работы.

Техническое обслуживание и калибровка

Для обеспечения оптимальной производительности необходимы регулярное техническое обслуживание и калибровка датчиков веса:

- Процедуры калибровки: Калибровка включает в себя применение известных весов к тензодатчику и соответствующую корректировку выходных показаний для обеспечения точности с течением времени.

- Регулярные проверки: Регулярные проверки должны включать визуальный осмотр на наличие физических повреждений или износа, гарантируя надежность соединений и отсутствие коррозии на открытых частях.

Заключение

Тензодатчики играют важную роль в современной измерительной технике, преобразуя механические силы в электрические сигналы, которые можно точно измерить и записать. Их универсальность в различных отраслях подчеркивает их важность для обеспечения точности и эффективности в различных областях применения. Понимание принципов их работы помогает отраслям эффективно использовать эту технологию для повышения операционной эффективности.

принцип датчика нагрузки_3

Связанные вопросы

1. В чем разница между тензодатчиками растяжения и сжатия?

Тензодатчики растяжения измеряют тяговые силы, тогда как тензодатчики сжатия измеряют толкающие силы.

2. Как калибровать тензодатчик?

Калибровка включает в себя применение известных весов к тензодатчику и корректировку выходных показаний для точного соответствия этим весам.

3. Какие материалы обычно используются при изготовлении датчиков силы?

Тензодатчики обычно изготавливаются из нержавеющей стали или алюминия из-за их прочности и устойчивости к коррозии.

4. Можно ли использовать датчики веса на открытом воздухе?

Да, многие датчики веса имеют защитное покрытие или корпус, что делает их пригодными для использования на открытом воздухе.

5. Каков типичный срок службы тензодатчика?

При правильном обслуживании и калибровке высококачественный тензодатчик может прослужить много лет, часто более десяти лет.
