A датчик нагрузки Это важнейшее устройство, используемое в различных отраслях промышленности для измерения веса или силы. Он действует как преобразователь, преобразуя действующую на него механическую силу в электрический сигнал. Это преобразование позволяет проводить точные измерения, которые необходимы в различных приложениях: от промышленных масштабов до медицинских устройств.
Тензодатчики можно разделить на несколько типов в зависимости от их принципов работы и применения. К наиболее распространенным типам относятся:
- Тензодатчики: это наиболее широко используемые тензодатчики, в которых используются тензодатчики для измерения деформации, вызванной приложенной силой.
- Емкостные тензодатчики: они измеряют изменения емкости между двумя пластинами при приложении нагрузки.
- Гидравлические тензодатчики: они используют изменения давления гидравлической жидкости для измерения силы.
- Пневматические тензодатчики: они работают путем измерения изменений давления в воздухе или газе.
Каждый тип имеет свои уникальные преимущества и подходит для конкретных применений.

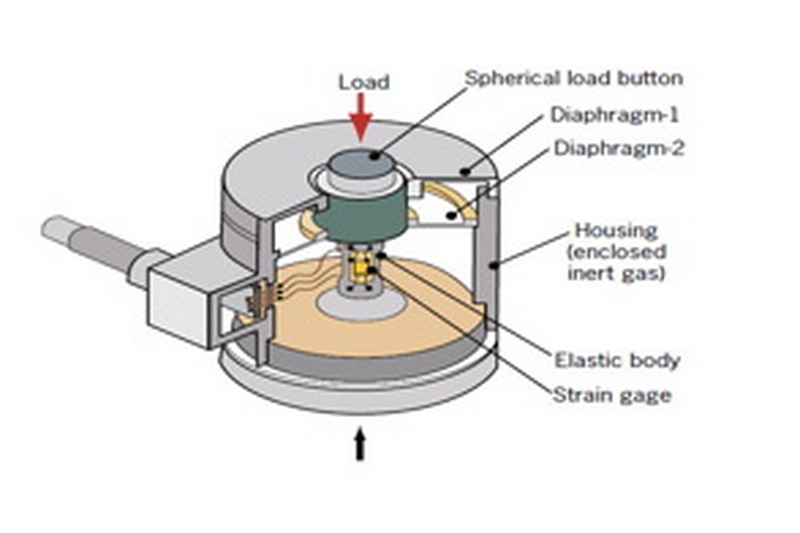

Фундаментальный принцип работы тензодатчика основан на взаимосвязи между механической деформацией и электрическим сопротивлением. Когда к тензодатчику прилагается нагрузка, он слегка деформируется. Эта деформация изменяет сопротивление тензорезисторов, прикрепленных к конструкции тензодатчика, которая обычно изготавливается из высококачественных материалов, таких как алюминий или нержавеющая сталь.
Тензодатчики пользуются особой популярностью благодаря своей точности и надежности. Они состоят из:
- Механический корпус: эта деталь выдерживает нагрузку и деформируется под нагрузкой.

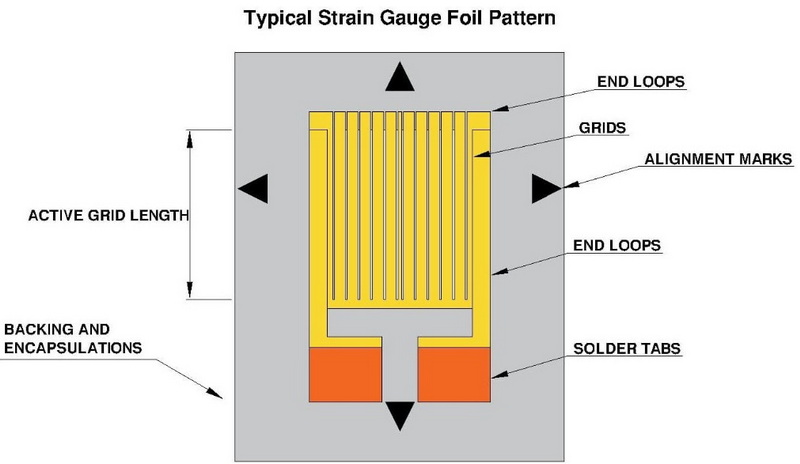

- Тензодатчики: тонкие проволоки, расположенные в виде сетки, сопротивление которой изменяется при деформации.
- Мостовая схема Уитстона: конфигурация, которая измеряет небольшие изменения сопротивления и преобразует их в электрический сигнал.
При приложении силы два тензорезистора испытывают растяжение, а два других — сжатие. Это дифференциальное изменение сопротивления позволяет точно измерить приложенную нагрузку.
Тензодатчики имеют разнообразные применения в различных отраслях:
- Промышленное взвешивание: используется в весах для взвешивания продукции в производстве и логистике.
- Медицинские устройства: используются в устройствах, требующих точного измерения веса, таких как весы для пациентов.
- Автомобильные испытания: используются при проверке прочности и долговечности компонентов транспортных средств.
- Аэрокосмическое применение: необходимо для измерения сил во время испытаний компонентов самолета.
Различные типы датчиков веса предназначены для конкретных применений:
1. Тензодатчики с изгибающейся балкой: идеально подходят для применений с малой производительностью, таких как напольные весы.
2. Одноточечные тензодатчики: подходят для настольных и контрольных весов, где размещение нагрузки может меняться.
3. Тензодатчики S-типа: используются для измерения растяжения и сжатия, часто в подвесных весах.
4. Тензодатчики сжатия: предназначены для измерения сил сжатия непосредственно под объектом.
5. Нагрузочные штифты: замените традиционные штифты или оси, измеряя усилия непосредственно в оборудовании.
Тензодатчики обладают многочисленными преимуществами, в том числе:
- Высокая точность: способность обеспечивать точные измерения, необходимые для контроля качества.
- Долговечность: изготовлен из прочных материалов, выдерживающих суровые условия.
- Универсальность: применим в различных отраслях промышленности с различными требованиями к измерениям.
- Простота интеграции: может быть легко встроен в существующие системы для автоматизированных измерений.
Подводя итог, тензодатчики являются жизненно важными компонентами современных измерительных систем, предоставляющими точные и надежные данные во многих отраслях. Их способность преобразовывать механическую силу в электрический сигнал делает их незаменимыми для взвешивания и не только. Понимание того, как они работают и их различных типов, может помочь предприятиям выбрать правильный тензодатчик для своих конкретных потребностей.
Тензодатчики можно разделить на тензодатчики, емкостные, гидравлические и пневматические типы, каждый из которых предназначен для конкретных применений в зависимости от принципов их работы.
Тензодатчик измеряет деформацию, вызванную приложенной силой, посредством изменения электрического сопротивления, используя мостовую схему Уитстона для точных показаний.
Тензодатчики широко используются в промышленных системах взвешивания, медицинских приборах, автомобильных испытаниях, аэрокосмической отрасли и во многих других областях, требующих точного измерения силы.
При выборе датчика силы учитывайте такие факторы, как емкость, точность, условия окружающей среды, ограничения по пространству и тип измеряемой силы (растяжение или сжатие).
Датчики веса следует регулярно калибровать для обеспечения точности; частота зависит от условий использования, но обычно рекомендуется не реже одного раза в год или всякий раз, когда в среде приложения происходят существенные изменения.
