Пневматический тензодатчики являются важными устройствами, используемыми в различных промышленных приложениях для измерения силы или веса с использованием давления воздуха. В отличие от других типов датчиков веса, таких как гидравлические или тензодатчики, пневматические датчики веса работают на основе принципов давления воздуха и особенно полезны в средах, где электрические компоненты могут представлять угрозу безопасности.

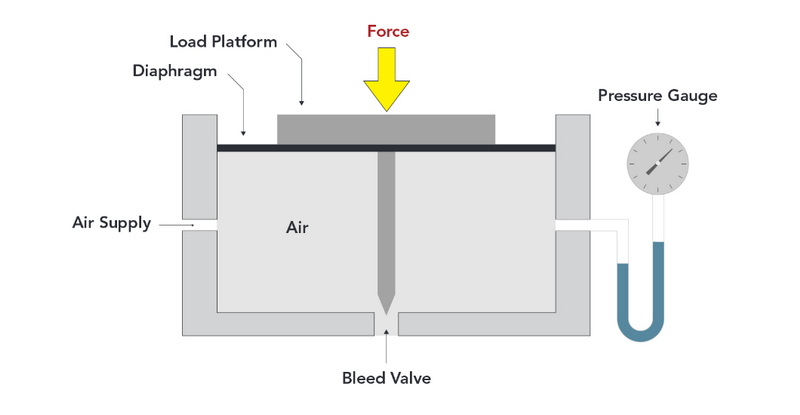

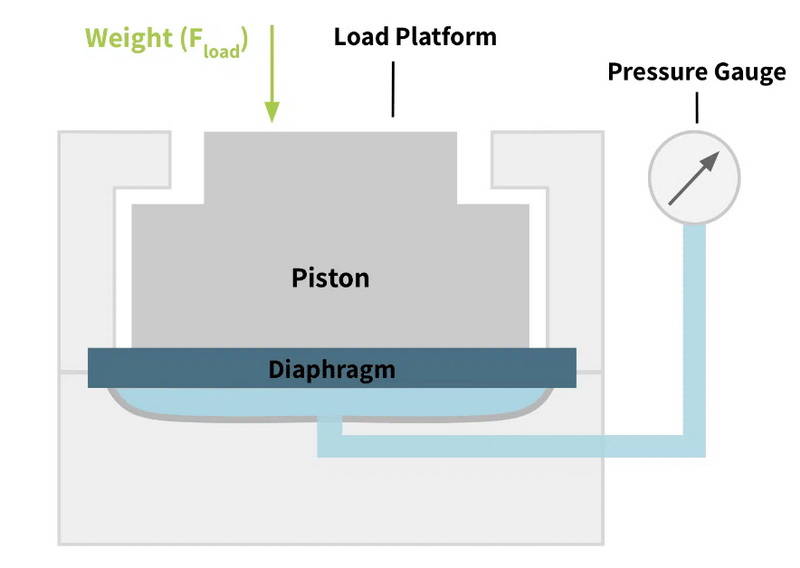

Пневматический тензодатчик состоит из диафрагмы или поршня, соединенного с измеряемой нагрузкой. При приложении силы диафрагма сжимает воздух внутри камеры, что приводит к увеличению давления воздуха. Это изменение давления прямо пропорционально приложенной силе и может быть точно измерено с помощью манометра или преобразователя.

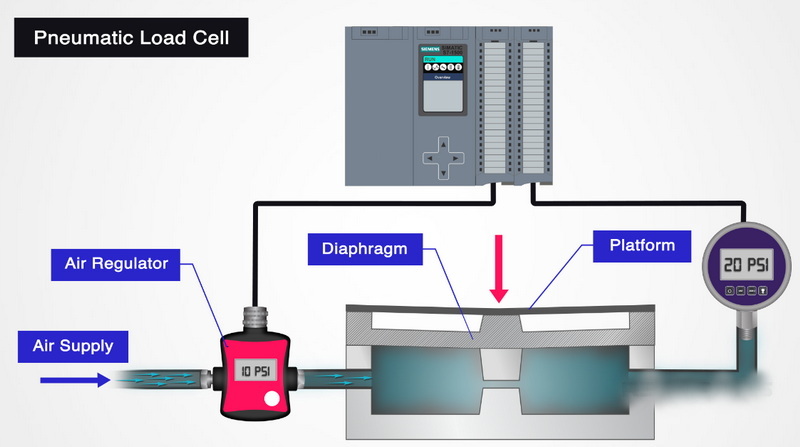

- Грузовая платформа: поверхность, на которую прикладывается нагрузка.
- Диафрагма: эластичная мембрана, реагирующая на приложенную силу.
- Камера давления: содержит воздух под давлением, который уравновешивает приложенную силу.
- Регулятор давления: поддерживает постоянное давление воздуха в системе.
- Манометр: измеряет изменение давления, которое коррелирует с приложенной силой.

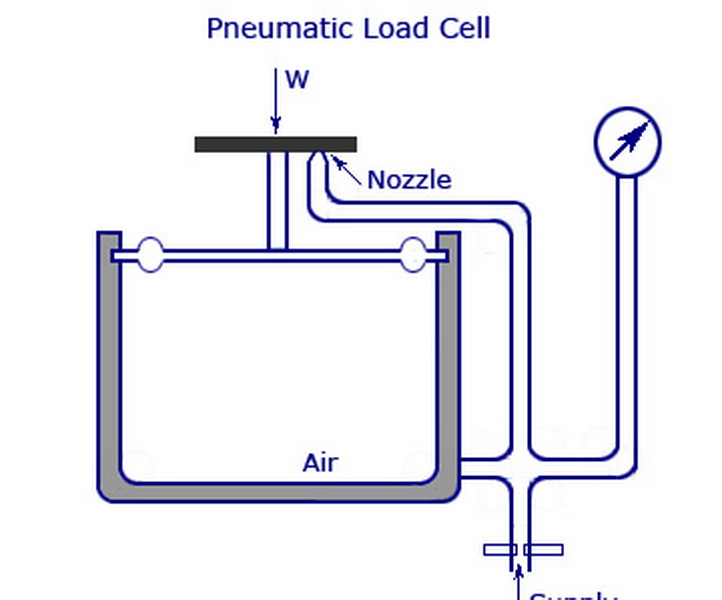

Основная работа пневматического тензодатчика включает в себя несколько ключевых этапов:
1. Приложение силы: На грузовую платформу помещается груз.
2. Отклонение диафрагмы. Приложенная сила заставляет диафрагму отклоняться, сжимая воздух в камере.
3. Изменение давления: сжатие увеличивает давление воздуха внутри камеры.
4. Измерение: манометр измеряет это изменение давления, которое затем преобразуется в соответствующее измерение веса или силы.
Этот принцип позволяет пневматическим тензодатчикам обеспечивать точные показания без использования электрических компонентов, что делает их пригодными для использования в опасных средах.
Пневматические датчики веса имеют ряд преимуществ по сравнению с другими типами датчиков веса:
- Абсолютно безопасны: они не создают искр и не подвержены воздействию электрических помех, что делает их идеальными для взрывоопасных или опасных сред.
- Устойчивость к факторам окружающей среды: эти тензодатчики менее чувствительны к изменениям температуры и влажности, что обеспечивает стабильные измерения в сложных условиях.
- Низкие эксплуатационные расходы: их простая конструкция и минимальное количество движущихся частей приводят к меньшим требованиям к техническому обслуживанию по сравнению с электрическими тензодатчиками.
- Защита от перегрузки: пневматические датчики веса могут выдерживать перегрузки без повреждений из-за конструктивных ограничений.
Хотя пневматические датчики веса имеют много преимуществ, они также имеют некоторые недостатки:
- Низкая чувствительность и разрешение: по сравнению с тензодатчиками или емкостными датчиками веса пневматические датчики веса могут не обеспечивать такую высокую чувствительность или разрешение.
- Требования к подаче воздуха: они требуют постоянной и чистой подачи воздуха, что может усложнить установку и увеличить затраты.
- Более медленное время отклика. Пневматические системы обычно имеют более медленное время отклика из-за характера сжатия воздуха.
Пневматические датчики веса используются в различных отраслях промышленности для множества применений:
- Системы взвешивания: используются в промышленных весах и платформенных весах, где важно точное измерение веса.
- Испытание материалов: используется в машинах для испытаний на сжатие и растяжение для измерения прочности и долговечности материала.
- Управление процессом: встроено в сборочные линии и робототехнику для мониторинга сил во время производственных процессов.
- Системы мониторинга сил: используются в системах безопасности для обнаружения и мониторинга сил, действующих на машины или конструкции.
Пневматические датчики веса — надежный выбор для измерения силы в средах, где безопасность и чистота имеют первостепенное значение. Их уникальные принципы работы позволяют им эффективно работать без электрических компонентов, что делает их особенно полезными в опасных условиях. Хотя они могут не соответствовать точности других типов датчиков веса, их преимущества делают их незаменимыми во многих промышленных приложениях.
Пневматические датчики веса в основном используются для измерения веса и силы в промышленных приложениях, таких как системы взвешивания, машины для испытания материалов, системы управления процессами и устройства контроля безопасности.
Они работают путем приложения силы к диафрагме, которая сжимает воздух внутри камеры. Изменение давления воздуха измеряется с помощью манометра и преобразуется в измерение веса.
Они обеспечивают безопасность в опасных средах, устойчивость к факторам окружающей среды, таким как изменения температуры, низкие потребности в обслуживании и встроенную защиту от перегрузок.
Да, они, как правило, имеют более низкую чувствительность по сравнению с другими типами датчиков веса, требуют подачи чистого воздуха и имеют более медленное время отклика из-за динамики сжатия воздуха.
Они обычно встречаются в таких отраслях, как химическая обработка, фармацевтика, производство продуктов питания, испытания автомобилей, аэрокосмическая промышленность и в любой отрасли, требующей точного измерения веса без электрических компонентов.
